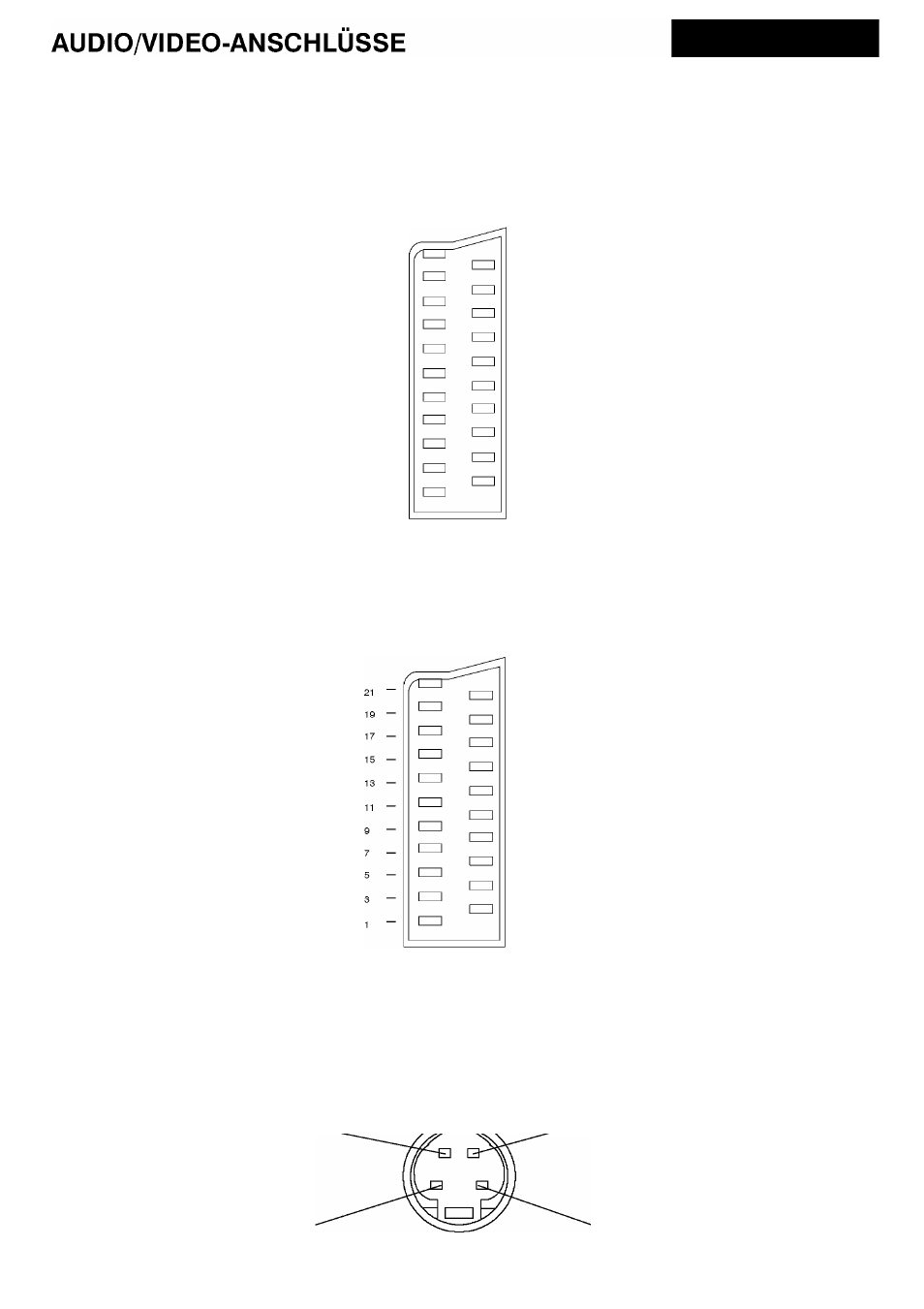

SCART-Anschlussinformationen
21 -poliger AVI -SCART-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
Rot Eingang
Rot Masse
Grün Eingang
Grün Masse
Blau Eingang
Blau Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
RGB Status Masse
Status RGB
Masse
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AVI 1st RGB-geeignet (rot/grün/blau)
21-poliger AV2-SCART-Anschluss
Buchse Masse
FBAS Ausgang (Video)
FBAS Masse
S.F Eingang
Masse
Masse
Audio Ausgang (L)
Audio Ausgang (R)
FBAS Eingang (Video)
Masse
Q-Link-Daten
Status FBAS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
AV2 - Pole 15 und 20 sind je nach Anwendung von AV2 S-VFIS/VIDEO in Betrieb
4-poliger S-Video-Anschluss
Chrominanzträger eingang
Luminanzträger eingang
Chrominanzträger masse
Luminanzträger masse
