Kapitel 2: Ansichten
2.1. Vorderansicht

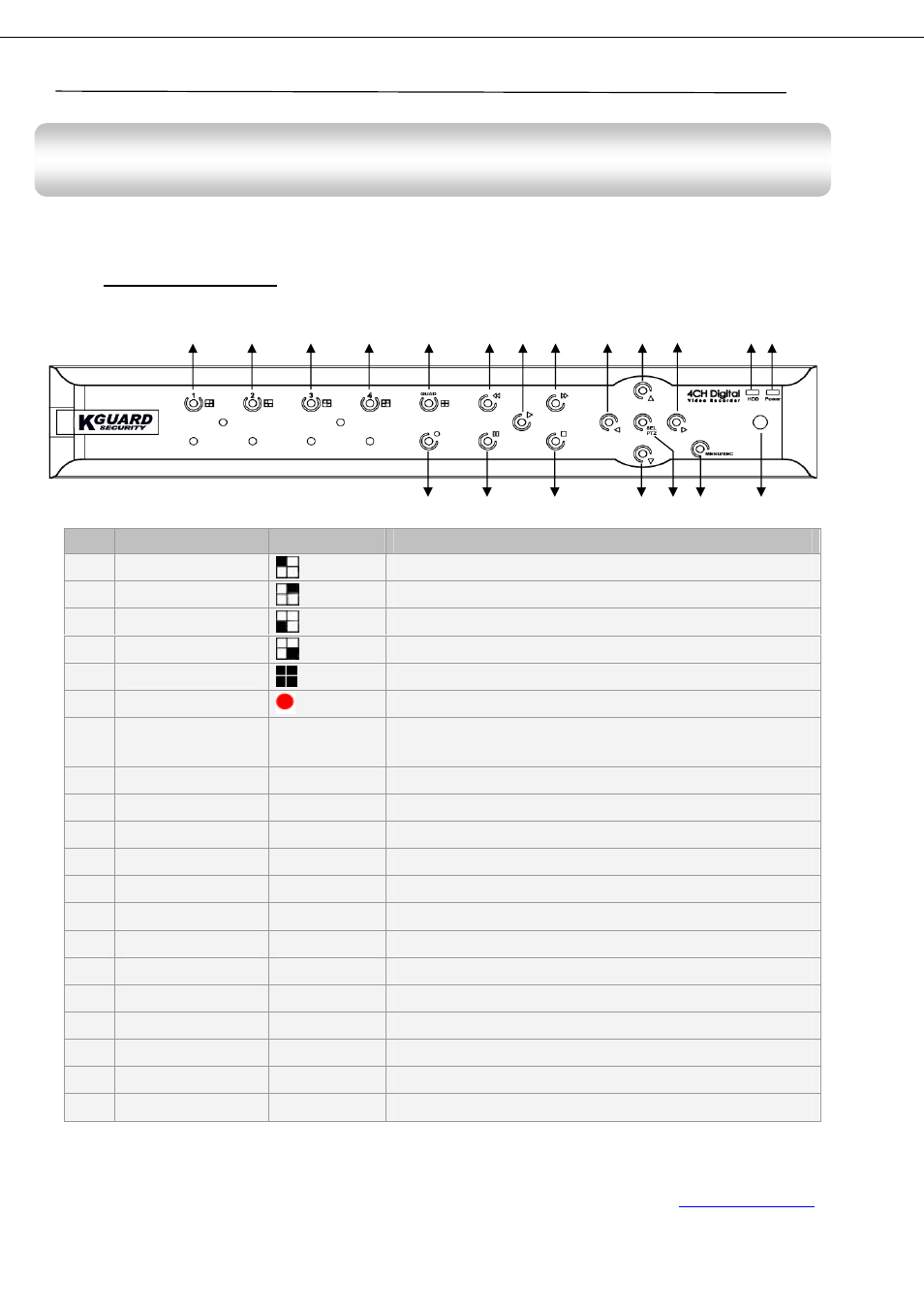

2.1.1. 4-CH Vorderansicht
No.
Key/Indicator
Marks
Functions
1
CH1
Vollbild Kanal 1
2
CH2
Vollbild Kanal 2
3
CH3
Vollbild Kanal 3
4
CH4
Vollbild Kanal 4
5
QUAD
Alle Kanäle anzeigen
6
REC
Manuelle Aufnahme starten
7
REW
Nach links gehen/zurückspulen (es kann auch zum Schalten
von der OSD Kontrollanzeige verwendet werden )
8
PAUSE
Pause / “play frame by frame”
9
PLAY
Wiedergabe-Modus / “Play button”
10
FWD
Nach rechts gehen /vorwärtsspulen
11
STOP
Stop/Manuelle Aufnahme beenden
12
LEFT
Nach links navigieren
13
UP
Nach oben navigieren
14
DOWN
Nach unten navigieren
15
RIGHT
Nach rechts navigieren
16
SEL/PTZ
SEL/PTZ
PTZ Modus starten (PTZ Kamera notwendig)
17
MENU/ESC
MENU/ESC
Menü öffnen/schließen
18
HDD indicator
HDD
Festplattenanzeige
19
Power indicator
PWR
Anzeige Stromversorgung
20
IR Receiver
IR Empfänger
1
2
3
4
5
7
9 10
12 13
18 19
15
6
8
11
14 16 17
20
