Verwalten von Ergebnissen
208
FTB-5230S/-OCA
Verwalten von OCA-Testergebnissen

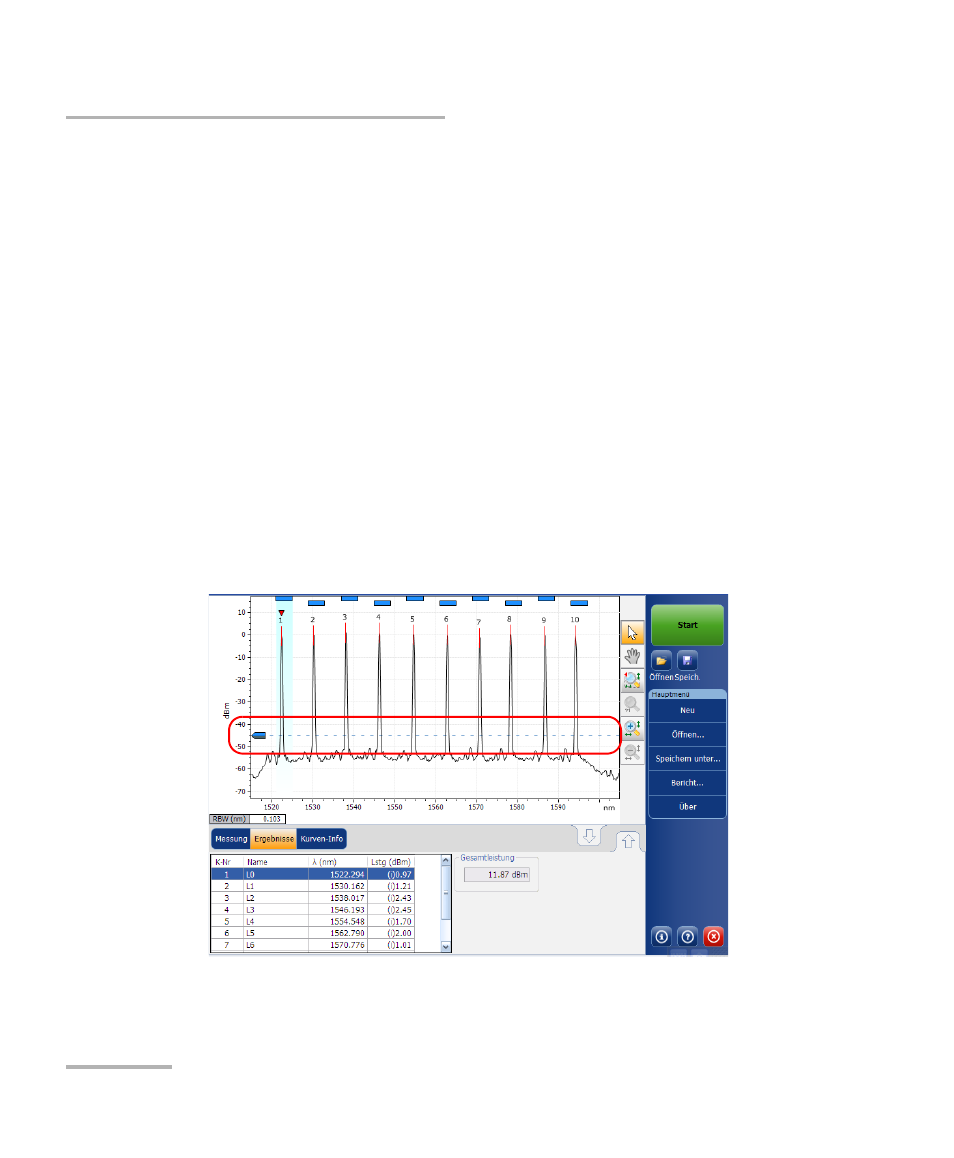

Die Grafik zeigt auch eine gepunktete Linie über die volle Spektralbreite
an, die dem Indikator für das Spitzenerkennungsniveau entspricht. Diese
Linie gibt den minimalen Leistungspegel (dBm) an, ab dem eine Spitze als
gültiges Signal betrachtet werden kann.
Bei Auswahl der Registerkarte Ergebnisse ist in der Grafik ein Cursor für
das Spitzenerkennungsniveau verfügbar. Der Cursor wird gemäß
Standard-Analyseparameter für das Spitzenerkennungsniveau im
Kanalplan an der Y-Achse positioniert.
Sie können den Cursor verschieben, um das Spitzenerkennungsniveau für
die aktuelle Messung zu ändern. Bei jedem Verschieben des Cursors wird
die Kurve mithilfe des momentan ausgewählten Kanalplans vollständig
neu analysiert.
Hinweis: Wenn Sie nicht die Registerkarte Ergebnisse ausgewählt haben, wird der
Cursor nicht angezeigt, Sie können aber immer noch die Linie für das
Spitzenerkennungsniveau sehen.
