EZ2000Plus / EZ6000 Plus User’s Manual
39

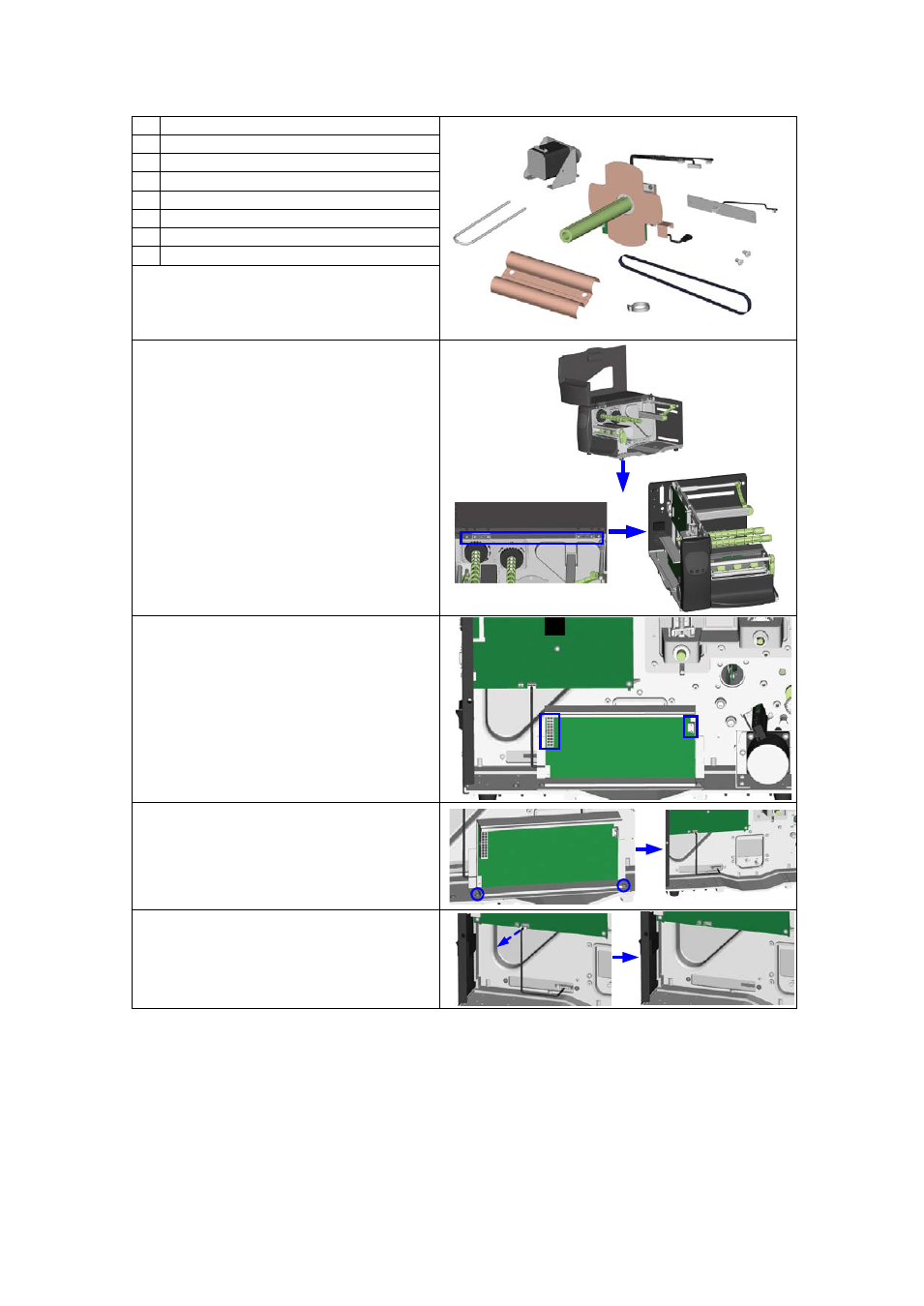

4-4. Internal Rewinder for EZ6000Plus
1 Motor
1
2
3
4
5
6
7
8
2 Aufwickler
3 Aufwickler Anschlussschild
4 Materialfixierung
5 Aufwickler Papierumlenkung
6 Kabelbinder
7 Riemen
8 Schrauben (10stk)
【
Hinweis
】
Am EZ-6200 Plus ist die
Aufwicklunggeschwindigkeit bis zu 4 IPS,
wenn der Aufwickler betrieben wird.
1. Stellen Sie den Drucker auf eine
ebene Fläche und öffnen Sie die
Gehäuseklappe.
2. Lösen Sie die Schrauben, die die
linke Gehäusewand und die
Gehäuseklappe halten und entfernen
Sie die beiden Gehäuseteile.
【
Hinweis
】
Bitte schalten Sie den Drucker aus, bevor
Sie mit der Installation beginnen.
3.
Entfernen Sie die Stecker an den
beiden markierten stellen vom
Netzteil.
4.
Lösen Sie die beiden Schrauben, die
das Netzteil mit dem Druckerboden
verbinden.
5.
Entfernen Sie das Netzteil.
6.
Entfernen Sie das Verbindungskabel
zwischen der Hauptplatine und dem
Standartanschlussschild
