NAC-N 172 XS – Installation und Anschlüsse
2.2 Netzanschluss
Schließen Sie die NAC-N 172 XS mit dem mitgelieferten
Netzkabel oder einem Naim Power-Line an das Stromnetz
an.
2.3 UKW/DAB-Antenne
Um hohe Klangqualität im UKW- und DAB-Betrieb zu erzielen,
sollten Sie sicherstellen, dass die NAC-N 172 XS ein starkes,
störungsfreies Radiosignal empfangen kann. Verbinden Sie
dazu die UKW/DAB-Antennenbuchse über ein verlustarmes
75-Ohm-Koaxialkabel mit einer geeigneten Antenne. Die
Antenne sollte möglichst freistehend und hoch montiert sein
(idealerweise auf einem Dach).
Hinweis: Wenden Sie sich an Ihren Händler, wenn Sie
Fragen zur Auswahl und Installation von Antennen haben.
2.4 Audio-Anschlüsse
2.4.1 Audio-Eingänge
Die NAC-N 172 XS ist mit drei Stereo-Analogeingängen
und fünf S/PDIF-Digitaleingängen ausgestattet (darunter
eine Kombi-Buchse, die wahlweise als Analog- oder als
Digitaleingang fungiert). Die nachstehende Tabelle bietet
eine Übersicht über die Eingänge und die jeweils verwen-
deten Buchsenarten:
Eingang Typ Buchse(n)
an. 1 analog 5-Pol-DIN
an. 2 analog Cinch
Gerätefront analog 3,5-mm-Buchse
digital 3,5-mm-TosLink
dig. 1 digital koaxial (BNC)
dig. 2 digital optisch (TosLink)
dig. 3 digital koaxial (Cinch)
dig. 4 digital optisch (TosLink)
Hinweis: Die Kombi-Buchse an der Gerätefront kann sowohl
für herkömmliche 3,5-mm-Stecker als auch für Mini-TosLink-
Stecker (optisch, digital) verwendet werden.
Die NAC-N 172 XS erkennt, welcher Typ Stecker in die
Kombi-Buchse gesteckt wird, und schaltet automatisch auf
den entsprechenden Eingang.
Verwenden Sie zum Anschließen von Quellgeräten stets
hochwertige Signalkabel.
2 NAC-N 172 XS – Installation und Anschlüsse
Bevor Sie die NAC-N 172 XS anschließen und einschalten, sollten Sie sie auf ein dafür
vorgesehenes Rack stellen. Stellen Sie die Streaming-Vorstufe nicht direkt auf ein anderes
Gerät und achten Sie darauf, dass sie waagrecht steht und ausreichend belüftet ist. Die
NAC-N 172 XS besitzt keinen Standby-Modus und sollte normalerweise eingeschaltet
bleiben.
In den folgenden Abschnitten wird beschrieben, wie Sie die NAC-N 172 XS ans Stromnetz
anschließen und mit anderen Audiogeräten verbinden können. Abbildung 2.1 stellt die
Anschlüsse an der Rückseite der NAC-N 172 XS dar.

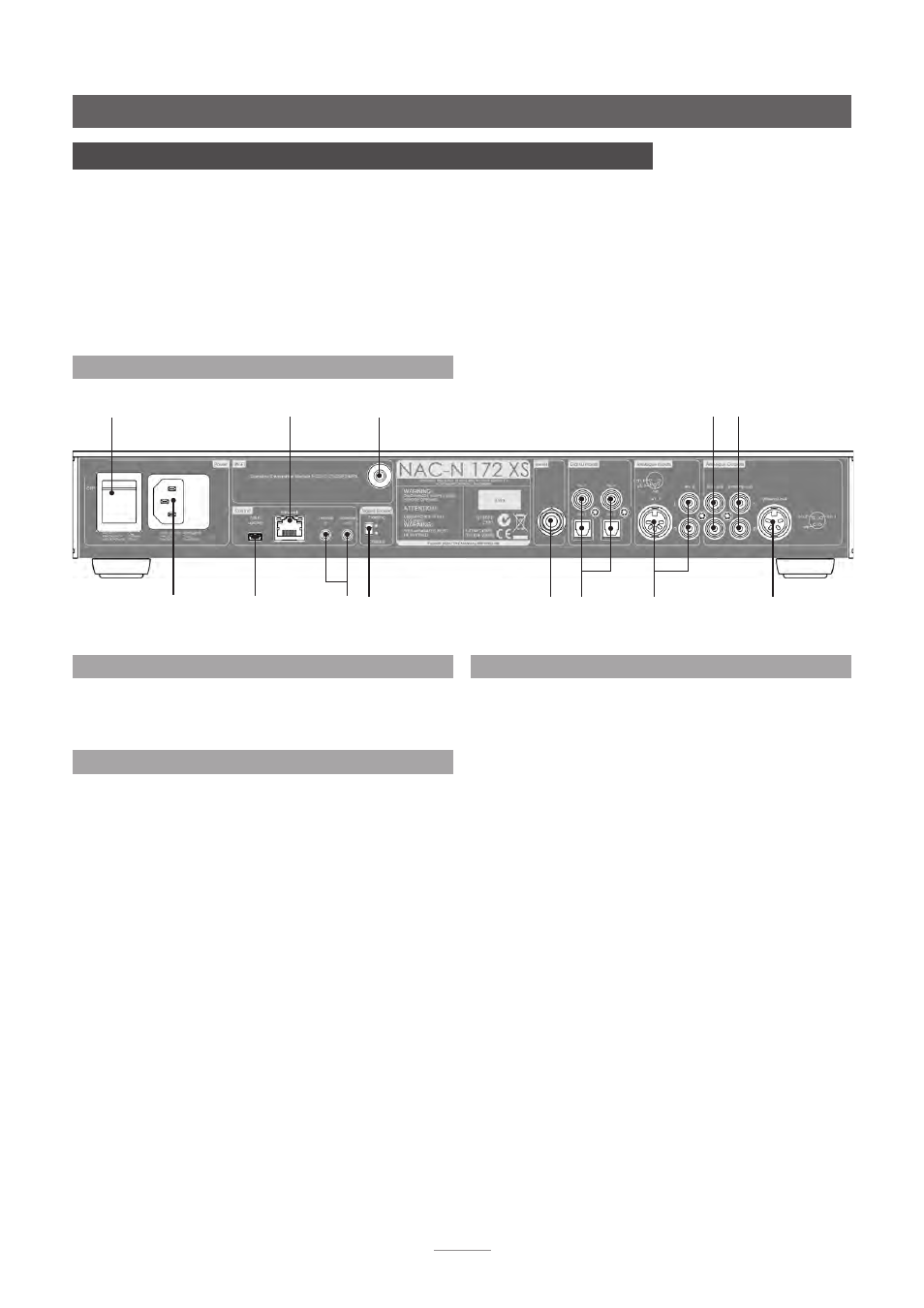

2.1 Rückseite
Netzschalter
Netzanschluss und
Sicherung
Netzwerkbuchse Lineausgang Vorstufenausgang
Antennenbuchse für WLAN-
Netzwerk (Wi-Fi)
Masseschalter UKW/DAB-Anten-
nenbuchse
(optional)
Digitalein-
gänge
Analogein-
gänge
Vorstufen-
ausgang
Upgrade-
Schnitt-
stelle Mini-USB
Fernbedie-
nungs-Ein-/
Ausgang
