4
• Aussehen und Mechanismen Kapitel 2
2.2 LED-Anzeigen
In diesem Abschnitt finden Sie einen Überblick über die LEDs an Front- und Rückseite.
2.2.1 Front-LEDs
Oberer-SFP+-Port-LED
Unterer-SFP+-Port-LED
QSFP+-Port-LED

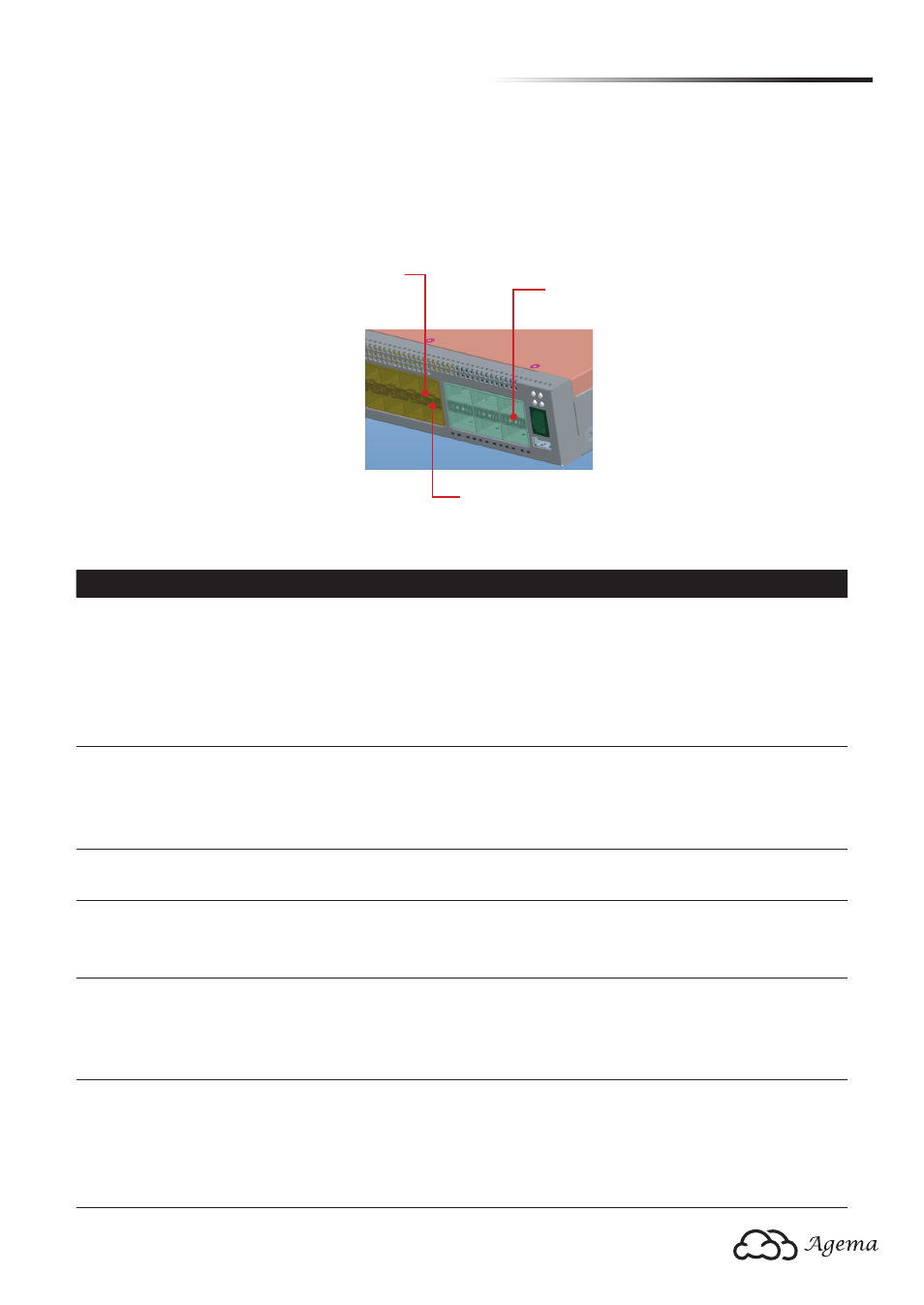

(Abbildung 2-3: Front-LEDs)
LED Beschreibung
System-LED
• Aus – Gerät abgeschaltet
• Grünes Leuchten – Normaler Betrieb
• Grünes Blinken – Gerät wird gestartet
• Gelbes Leuchten – Schwerer Fehler, beeinträchtigt den Netzwerkverkehr
• Gelbes Blinken – Geringfügiger Fehler, keine
Netzwerkverkehrbeeinträchtigungen
Betrieb-LED
• Aus – Stromversorgung getrennt
• Grünes Blinken – Normalbetrieb (ein oder zwei Netzteile)
• Gelbes Leuchten – Selbsttest läuft
• Gelbes Blinken – Ein Netzteil ausgefallen
Lüfter-LED
• Grünes Leuchten – Lüfter arbeitet normal
• Gelbes Blinken – Lüfterausfall durch falsche Luftstromrichtung
Lokator-LED
• Aus – Keine Stromversorgung
• Blaues Blinken – Lokatorfunktion aktiv
• Blaues Leuchten – Lokatorfunktion inaktiv
10G-SFP+-
Steckplätze (zwei
LEDs pro Port)
• Aus – Keine Verbindung
• Grünes Leuchten – Gültige 10 Gb/s-Verbindung besteht
• Gelbes Leuchten – Gültige 1 G-Verbindung besteht
• Grünes Blinken – Paketübertragung/Paketempfang läuft
40G-QSFP-
Steckplätze (zwei
LEDs pro Port)
• Aus – Keine Verbindung
• Grünes Leuchten – Gültige 40 Gb/s-Verbindung besteht
• Oranges Leuchten – Gültige 10 Gb/s-Verbindung besteht
• Grünes Blinken – 40G-Geschwindigkeit, Paketübertragung/Paketempfang läuft
• Oranges Blinken – 10G-Geschwindigkeit, Paketübertragung/Paketempfang läuft
