AXING TVS 1-00 Benutzerhandbuch
Seite 2
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

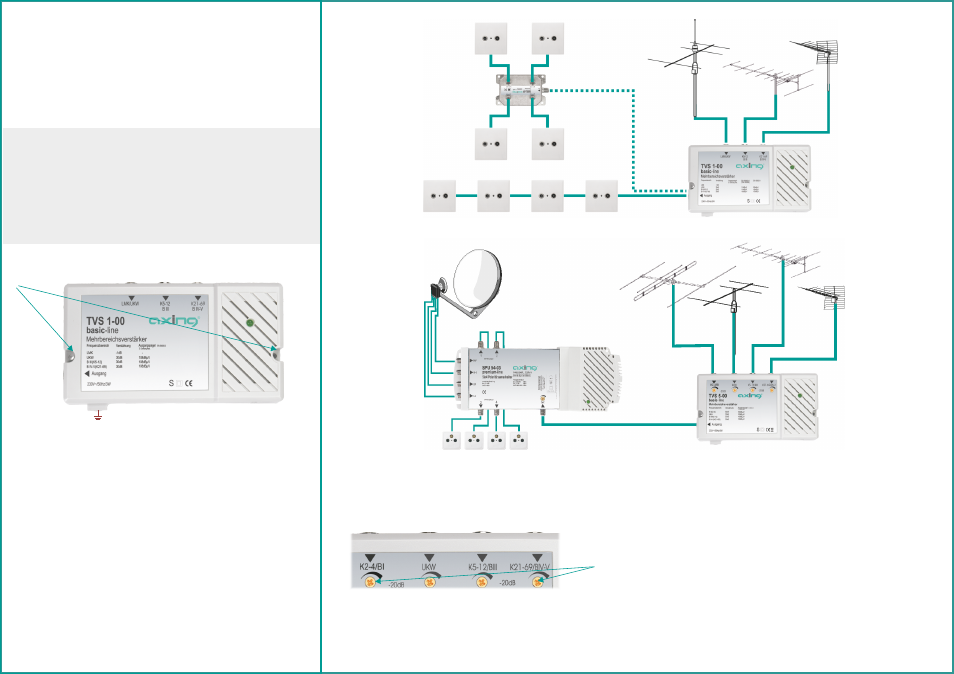

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2) und für die Einspeisung terrestrischer
Signale in einen Multischalter (3).
Pegeleinstellungen:
Beim TVS 5-00 können Sie die Eingangspegel der einzelnen Eingänge
unabhängig voneinander an den Dämpfungsreglern 6 einstellen.
HF-Anschluss:
4
Schließen Sie die Eingänge des Verstärkers an einer für den
jeweiligen Eingang geeigneten Antenne an. Hinweis: Die korrekte
Funktion des Verstärkers ist nur gewährleistet, wenn der richtige
Antennentyp am jeweiligen Eingang angeschlossen ist.
Eingang LMK/UKW (TVS 1-00)
LMK/UKW-Antenne
Eingang UKW (TVS 5-00)
UKW-Antenne
Eingang B I (TVS 5-00)
VHF I-Antenne
Eingang B III (TVS 1-00 und 5-00)
VHF III-Antenne
Eingang B IV-V (TVS 1-00 und 5-00)
UHF-Antenne
4
Verbinden Sie den Ausgang des Verstärkers mit den verwendeten
Antennensteckdosen oder Abzweigern.
4
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel mit IEC-
Anschlusssteckern. Passende Kabel und Stecker finden Sie im
aktuellen AXING-Katalog oder unter www.axing.com.
Erdung und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte gemäß EN 60728-11 geerdet werden.
4
Verwenden Sie die am Gerät angebrachte Erdungsklemme (4).
4
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und
die Montagelöcher an den Geräten (5).
6
4
5
5
1
2
3
