AXING TVS 10-00 Benutzerhandbuch
Seite 2
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie Verteilen
von Radio- und Fernsehsignalen im Haus geeignet! Wird das Gerät für andere
Einsätze verwendet, wird keine Garantie übernommen!

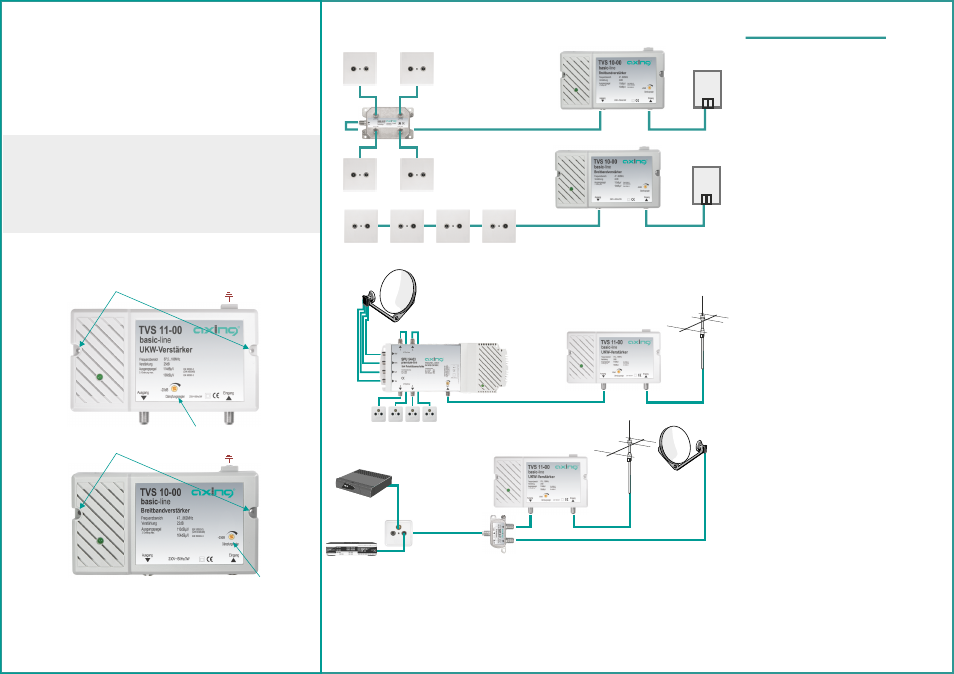

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2) bzw. für die Einspeisung von UKW-
Signalen in einen Multischalter (3) bzw. für die Zusammenführung von UKW-
und SAT-Signalen mit Hilfe einer Einspeiseweiche (4).
HF-Anschluss:
4
Schließen Sie den Eingang des TVS 10.00
am Hausübergabepunkt an. Verbinden Sie
den Ausgang des Verstärkers mit den
verwendeten Antennensteckdosen oder
Abzweigern/Verteilern.
4
Schließen Sie den Eingang des TVS 11-00
an einer UKW-Antenne an. Verbinden Sie
den Ausgang des Verstärkers mit den
nachfolgenden Geräten oder
Komponenten wie z. B. Einspeiseweichen,
4
Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit IEC- bzw. F-
Anschlusssteckern. Passende Kabel und
Stecker finden Sie im aktuellen AXING-
Katalog oder unter www.axing.com.
Pegeleinstellungen:
4
Den Eingangspegel können Sie am Dämpfungsregler (7) einstellen.
Erdung und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte gemäß EN 60728-11 geerdet werden.
4
Verwenden Sie die am Gerät angebrachte Erdungsklemme (5).
4
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und
die Montagelöcher an den Geräten (6).
HÜP
HÜP
Koax
1
3
2
4
7
5
5
6
7
6
