AXING BVS 14-66 Benutzerhandbuch
Seite 2
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze
verwendet, wird keine Garantie übernommen!

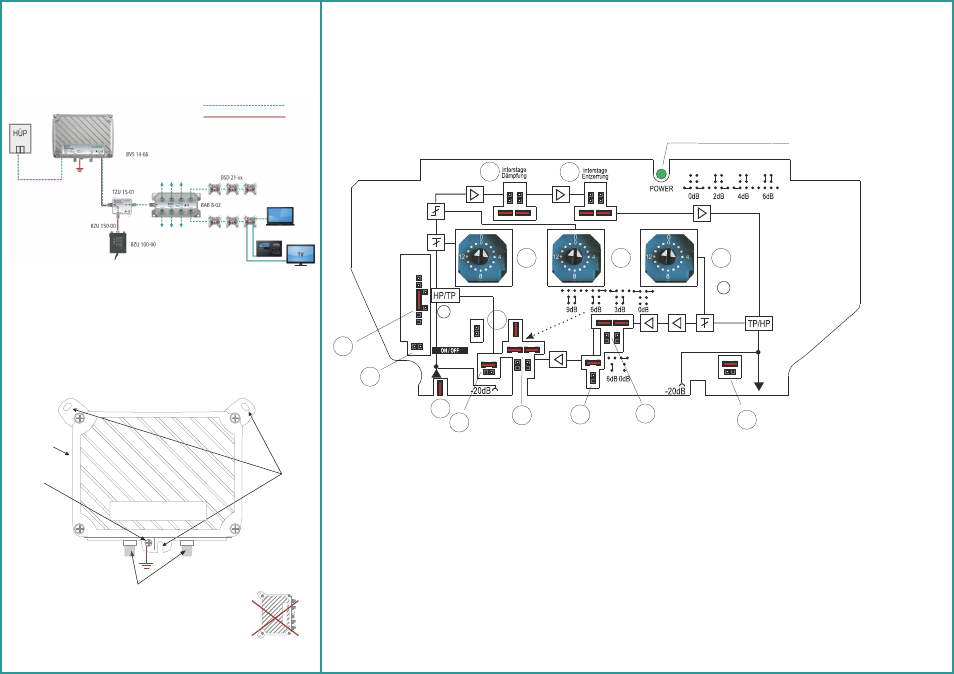

Die Abbildungen zeigen Anwendungsbeispiele für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2).
Erdung und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte gemäß EN 60728-11geerdet werden.
Verwenden Sie die am Gerät angebrachte Erdungsklemme (3).
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
HF-Anschluss:
Zum Anschluss des BVS 14-66 benötigen Sie entweder zwei Adapter PG 11 auf F-Buchse (CFA 12-00) oder PG 11 auf IEC-Buchse (CKA 12-00) bzw.
geeignete PG11-Kabelverschraubung/-Armaturen (auf Anfrage). Diese liegen dem Verstärker nicht bei.
Schließen Sie den Eingang des Verstärkers am Hausübergabepunkt an. Verbinden Sie den Ausgang des Verstärkers mit den installierten Verteilern oder
Abzweigern und den Antennensteckdosen.
Verwenden Sie hierfür ein hochgeschirmtes Koaxialkabel. Passende Kabel finden Sie im aktuellen AXING-Katalog oder unter www.axing.com.
Messbuchsen:
Die Messbuchsen (ein- und ausgangsseitig ) mit –20dB sind mit F-Buchsen versehen, die Messbuchse am Eingang ist bi-direktional ausgelegt. Diese
Messbuchse muss deshalb zur Messung mittels des Jumpers (1a) ein- bzw. ausgeschaltet (1b) werden.
Einstellungen Downstream:
Mit den Platinenschaltern (2 und 3) werden Dämpfung und Entzerrung im Vorwärtsweg (Downstream) eingestellt. Mit den Jumpern (4 und 5)
werden Interstage-Dämpfung und -Entzerrung eingestellt.
Zum Ausgleichen von Vorentzerrungen kann eine Kabelnachbildung (BZU 80-02) eingesetzt werden (6).
Einstellungen Upstream:
Ab Werk ist der Rückkanal (Upstream) aktiv geschaltet. Er kann mit den Jumpern (7), (8) und (9) passiv geschaltet werden.
Mit dem Platinenschalter (10) wird die Dämpfung im Rückkanal eingestellt.
Mit den Jumpern (11 und 12) werden Interstage-Dämpfung und -Entzerrung im eingestellt.
Mit dem Jumper (13) wird die Dämpfung am Ausgang des Rückkanals eingestellt.
Fernspeisung:
Der BVS 14-66 kann über den AC-Fernspeiseanschluss, über den Eingang oder den Ausgang ferngespeist werden.
Über die CFA 12-00 oder CKA 12-00 ist es nicht gestattet, die AC-Fernspeisespannung durchzuschleifen!
Wird ein zweiter BVS 14-66 in Kaskadenschaltung eingebaut, kann die AC-Fernspeisespannung an dem links liegenden AC-Fernspeiseanschluss
eingespeist und über CFA 12-00 oder CKA 12-00 zum zweiten Verstärker weitergeführt werden.
Werden mehrere BVS 14-66 kaskadiert und ferngespeist, müssen PG11Kabelverschraubung/-Armaturen verwendet werden. Über die PG 11
Kabelverschraubung / -Armaturen können die BVS 14-66 kaskadiert und ferngespeist werden. Die Fernspeisung kann dann über die PG 11
Kabelverschraubung oder über dem links liegenden AC-Fernspeiseanschluss eingespeist werden.
Betriebsanzeige-LED (POWER):
grün = Betrieb
aus = keine Betriebsspannung
Rückkanal
aktiv
passiv
Rückkanal
aktiv
passiv
Rückkanal
aktiv
Rückkanal
passiv
Kabelnachbildung optional
Dämpfung
Interstage
Entzerrung
Interstage
Dämpfung
1a
7
1b
6
8
9
2
3
4
5
10
12
13
11
Messbuchsen
Eingang
Ausgang
2
1
Der Verstärker darf nur wie abgebildet an einer Wand
montiert werden!
3
4
AC-
Fernspeise
anschluss
Upstream and Downstream (Coax)
Stromversorgung/Erdung
