AXING SPU 21-01 Benutzerhandbuch
AXING Router
BETRIEBSANLEITUNG
DiSEqC-Umschalter 2 in 1
OPERATION INSTRUCTIONS
DiSEqC-switch 2 in 1
Technische Daten:

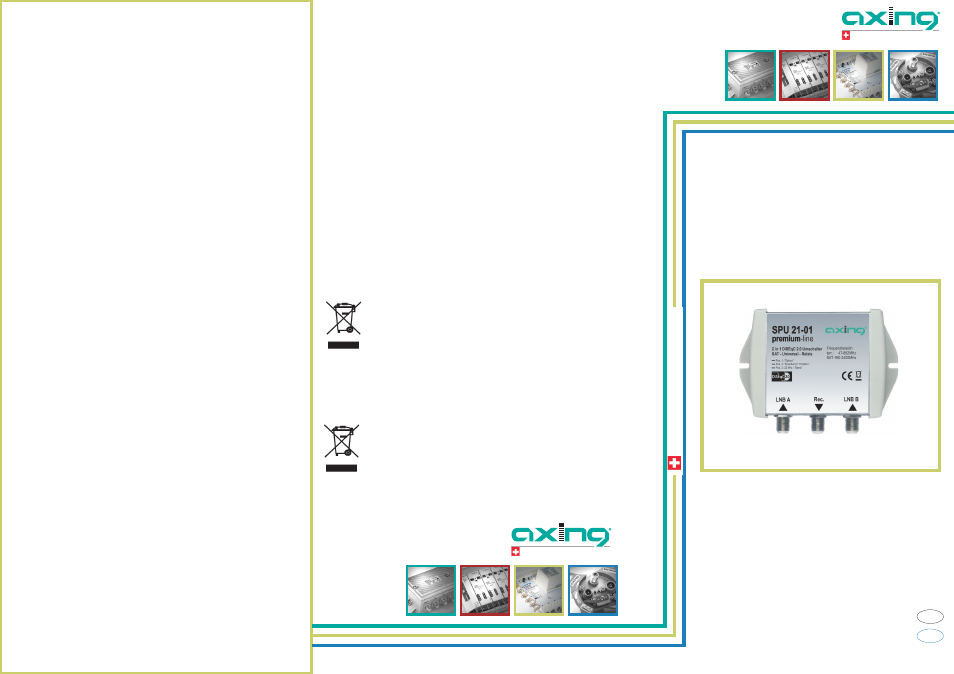

SPU 21-01
SPU 21-05
Frequenzbereich
47…2400 MHz
Eingänge
2
Ausgänge
1
Durchgangsdämpfung
2 dB
Rückflussdämpfung
6 dB
Entkopplung LNB A-B
25 dB
Schaltkriterien
"Option"
Uncommited_1
Tone Burst / "Position"
22 kHz / "Band"
Anschlüsse
F
Maße ca. (L × B × H)
110 × 80 × 35 mm
£
³
³
Technical Data:
SPU 21-01
SPU 21-05
Frequenzy range
47…2400 MHz
Inputs
2
Outputs
1
Through loss
2 dB
Return loss
6 dB
Isolation LNB A-B
25 dB
Switching signals
"Option"
Uncommited_1
Tone Burst / "Position"
22 kHz / "Band"
Connectors
F
Dimensions appr. (L × B × H)
110 × 80 × 35 mm
£
³
³
É
Sicherheitshinweise:
·
·
·
·
·
·
Die Installation des Geräts und Reparaturen am Gerät sind ausschließlich
vom Fachmann unter Beachtung der geltenden VDE-Richtlinien
durchzuführen. Bei nicht fachgerechter Installation und Inbetriebnahme
wird keine Haftung übernommen.
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
Wählen Sie den Montage- bzw. Aufstellort so, dass Kinder nicht
unbeaufsichtigt am Gerät und dessen Anschlüssen spielen können. Der
Montage- bzw. Aufstellort muss eine sichere Verlegung aller
angeschlossenen Kabel ermöglichen. Zuführungskabel dürfen nicht durch
irgendwelche Gegenstände beschädigt oder gequetscht werden.
Wählen Sie einen Montage- bzw. Aufstellungsort, an dem unter keinen
Umständen Flüssigkeiten oder Gegenstände in das Gerät gelangen
können (z. B. Kondenswasser, Dachundichtigkeiten, Gießwasser etc.)
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.)
Achten Sie unbedingt darauf, dass Kabel nicht in die Nähe von
Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin etc.)
kommen.
É
Safety advice:
·
·
·
·
·
·
Installation and repairs to the equipment may only be carried out by
technicians observing the current VDE guidelines. No liability will be
assumed in the case of faulty installation and commissioning.
The equipment may only be operated in dry rooms. In humid rooms or
outdoors there is danger of short-circuit (caution: risk of fire) or
electrocution.
Choose the location of installation or mounting such that children may not
play unsupervised near the equipment and its connections. The location of
installation or mounting must allow a safe installation of all cables
connected. Feeder lines may not be damaged or clamped by objects of any
kind. To prevent damage to your equipment and to avoid possible
peripheral damages, the devices foreseen for wall mounting may only be
installed on a flat surface.
Choose the location of installation or mounting so that under no
circumstances liquids or objects can get into the equipment (e.g.
condensation, water coming from leaking roofs or flowing water, etc.).
Avoid exposure of the equipment to direct sunlight and to other heat
sources (e. g. radiators. other electrical devices, chimney, etc.).
Absolutely avoid that cables come near any source of heat (e.g. radioators,
other electrical devices, chimney, etc.).
Swiss
design
and
development
SPU 21-01
SPU 21-05
DE
EN
Swiss design and development
Swiss design and development
Stand 2008-11-25 - Konstruktions- und Typenänderung vorbehalten - keine Haftung für Druckfehler
State of the art 2008-11-25 - Reserving change in design and type - We cannot be held liable for printing errors
Lesen und aufbewahren
Read and keep
Dieses Symbol weist darauf hin, dass das Produkt gemäß WEEE-Richtlinie
(Richtlinie über Elektro- und Elektronik-Altgeräte) (2002/96/EC) und
nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf.
Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abge-
geben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen
Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die
Wiederaufbereitung von Elektro- und Elektronik-Altgeräten geschehen.
Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtver-
waltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten
Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer
Müllabfuhr.
This symbol indicates that this product is not to be disposed of with your
household waste, according to the WEEE Directive (2002/96/EC) and your
national law.
This product should be handed over to a designated collection point, e.g., on
an authorized one-for-one basis when you buy a new similar product or to an
authorized collection site for recycling waste electrical and electronic
equipment (WEEE).
For more information about where you can drop off your waste equipment for
recycling, please contact your local city office, waste authority, approved
WEEE scheme or your household waste disposal service.
WEEE Nr.
DE14023300
WEEE Nr.
DE14023300
AXING AG
Gewerbehaus Moskau
CH-8262 Ramsen
www.axing.com
