AXING SPU 17XX-09 Benutzerhandbuch
Seite 2
Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken sowie
Verteilen von Radio- und Fernsehsignalen im Haus geeignet! Wird ein Gerät
für andere Einsätze verwendet, wird keine Garantie übernommen!

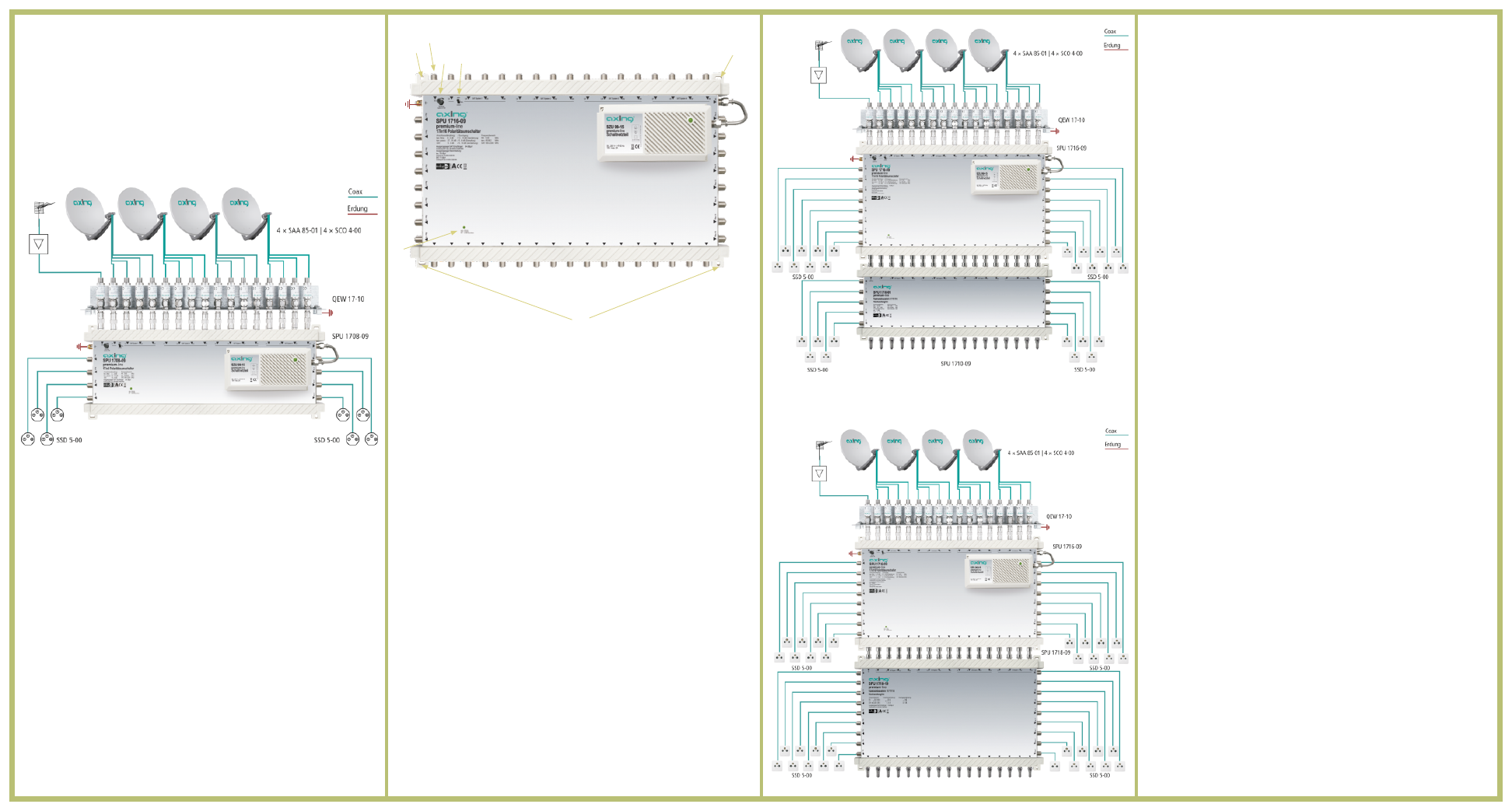

Die Abbildung zeigt ein Anwendungsbeispiel für die Verteilung von 16 SAT-
ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio)
Erdung, Montage und Spannungsversorgung:
4
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte gemäß EN 60728-11geerdet
werden. Verwenden Sie die am Gerät angebrachte Erdungsklemme
(1). Wir empfehlen zusätzlich die Verwendung der QEW-
Erdungswinkel.
4
Verwenden Sie die dem Gerät beiliegenden Montageschrauben und
die Montagelöcher am Gerät (2).
HF-Anschluss:
4
Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers
ein.
4
Verbinden Sie die seitlichen Ausgänge des Multischalters mit den
Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte
Koaxialkabel mit F- Anschlusssteckern. Passende Kabel und Stecker
finden Sie im aktuellen AXING-Katalog oder unter www.axing.com.
4
Wenn Sie keine Kaskadebausteine am Multischalter anschließen, dann
schließen Sie die unteren Ausgänge mit den beiliegenden
Abschlusswiderständen CFA 11-00* ab.
4
Wenn Sie Kaskadebausteine am Multischalter anschließen, verbinden Sie
diese mit F/F-Quickfix-Adaptern CFA 4-01.
* SPU 1716-09 inkl. 17 Abschlusswiderstände
Multifunktions LED:
Der Multischalter verfügt über eine Multifunktions-LED 6, die mit
verschiedenen Farben unterschiedliche Betriebszustände anzeigt.
a
grün = Betrieb
a
gelb = Stand by (kein Receiver angeschlossen oder eingeschaltet)
a
rot = LNB-Kurzschluss, überprüfen Sie die Verkabelung der LNB
Pegeleinstellungen (nur SPU 1716-09 und SPU 1708-09):
Der terrestrische Eingang des Multischalters ist regelbar (4).
Rückkanal
Um den Rückkanal zu nutzen, muss der terrestrische Zweig passiv geschaltet
werden (5).
terr. Eingang
Ausgänge zu Kaskadebausteinen
16 SAT-Eingänge
1
2
3
4
5
6
2
2
Teilnehmerausgänge
Teilnehmerausgänge
Kaskadierung (nur SPU 1716-09):
Der Multischalter SPU 1716-09, kann mit den Kaskadebausteinen SPU 1710-
09 und SPU 1718-19 erweitert werden.
4
Verbinden Sie die Ausgänge der Multischalter mit den Eingängen der
Kaskadebausteine. Verwenden Sie dazu F/F-Quickfix-Adapter CFA 4-01
(nicht im Lieferumfang enthalten).
4
Schließen Sie die Ausgänge des letzten Kaskadebausteins mit
Abschlusswiderständen CFA 11-00 ab.
Absetzen des Netzteils:
Wenn sich in der Nähe des Multischalters keine Netzsteckdose befindet,
kann das Netzteil des Multischalters abgesetzt und der Multischalter über
ein entsprechend langes Koaxkabel versorgt werden (max. 10 m lang).
4
Lösen Sie die DC-Verbindungsbügel (3) zwischen dem Netzteil und
dem Multischalter.
4
Lösen Sie das Netzteil vom Multischalter ab. Drücken Sie dazu die
Verrieglungsnase der Grundplatte nach unten und schieben Sie das
Netzteil nach rechts aus seiner Halterung.
4
Befestigen Sie das Netzteil an einer Stelle, an der sich eine
Netztsteckdose befindet. Verwenden Sie die dem Gerät beiliegenden
Montageschrauben und die Montagelöcher links oben bzw. rechts
unten am Netzteil.
4
Verbinden Sie den DC-Ausgang des Netzteils (F-Buchse) mit dem DC-
Eingang des Multischalters Verwenden Sie dazu ein Koaxialkabel mit
F- Anschlusssteckern.
4
Schließen Sie das Netzteil erst dann an der Netzsteckdose an, wenn
alle Installationsarbeiten abgeschlossen sind.
