4 Installation
Verbinden Sie den optischen LNB OCO und den Konvertern OPU mit einem optischen
Anschlusskabel, z.B. OAK 0xx-01 mit vorkonfektionierten FC/PC-Steckern.
Verbinden Sie anschließend den Konverter OPU mit einem Multischalter, SAT- Verstärker oder SAT-
Receiver mit Koax-Anschlusskabeln, z.B. Patchkabel MAK XX-80.
Die maximale optische Eingangsleistung beträgt 0 dBm. Bei direkter Verbindung zwischen optischem
LNB und Konverter OPU oder einer kleinen Verteilung, muss ein optisches Dämpfungsglied zwischen
LNB / Verteiler oder OPU gesetzt werden.
Es ist zu beachten, dass vor dem Anschluss des optischen Kabels die Kunststoffenden der FC/PC
Stecker gesäubert werden müssen. Jede Verunreinigung kann zu Störungen, Dämpfungen und
schlechten Messwerten führen.

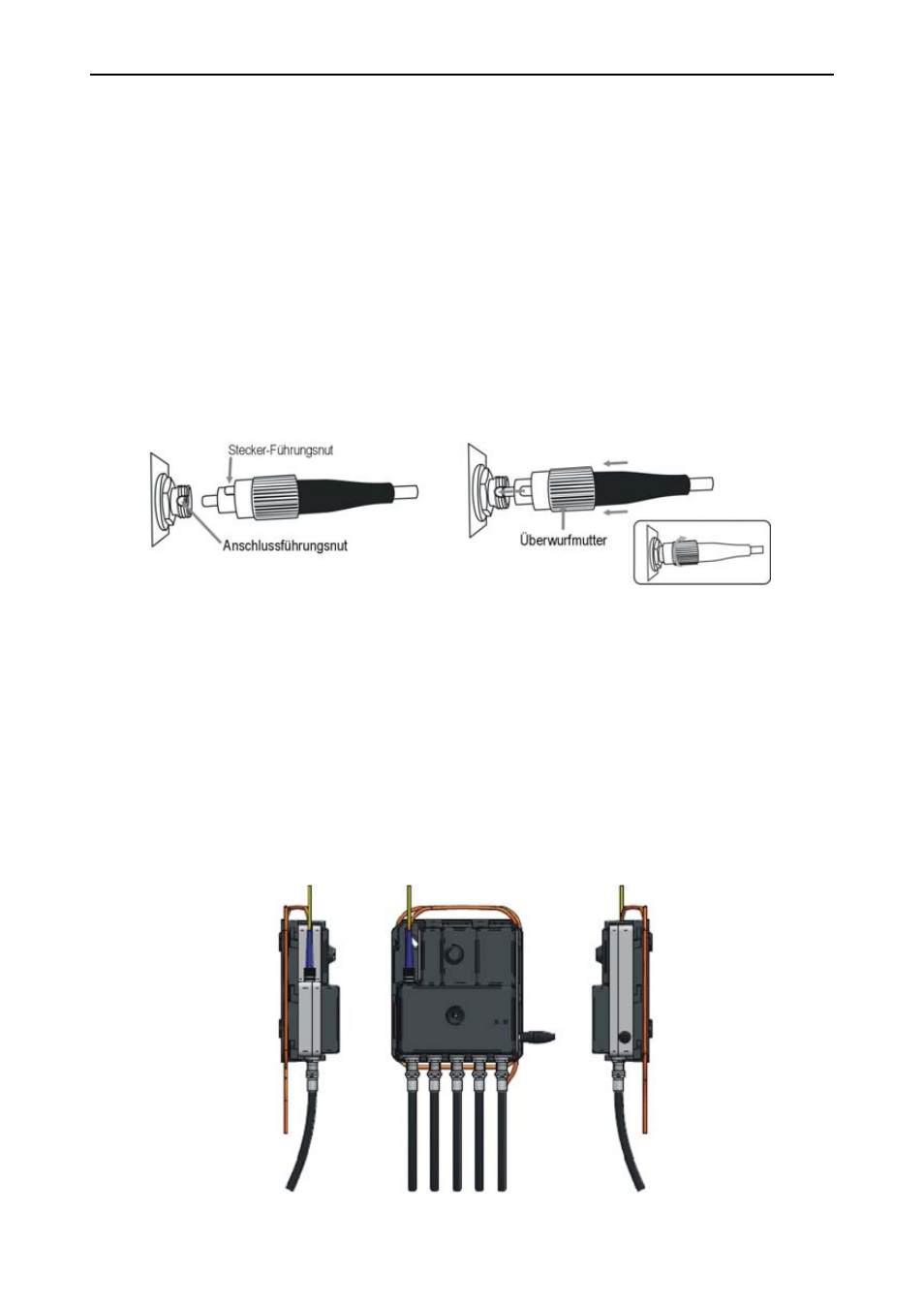

Bild 3 Bild 4
Abb. 6: Anschluss der FC/PC-Stecker
Es ist ferner zu beachten, dass beim Aufdrehen des FC/PC Stecker die Führungsnut vom FC/PC-
Stecker mit der Anschlussführungsnut zusammenpassen (siehe Bild 3 + 4).
Achten Sie bei der Installation des Lichtwellenleiter-Kabels darauf, dass das Kabel nicht geknickt wird.
Bei Nichtbeachten der Anweisungen kann es zu Störungen, Dämpfungen und schlechten Messwerten
führen.
Die vorkonfektionierten optischen Anschlusskabel OAK0x-xx werden in den seitlich angebrachten
Führungen eingeführt. Durch diese Kabelführung erhält der FC/PC Stecker eine Zugentlastung
(Bild 5).
Bild 5
Abb. 7: Verlegen des Anschlusskabels
!
!
