Montage
Es ist sicherzustellen, dass die untere Gehäuseplatte an einer geeigneten Wand mit einer ebenen
Oberfläche montiert wird. Es sollte noch genügend Platz vorhanden sein, so dass das
Gehäuseoberteil problemlos auf- und abgeschoben werden kann.
Zur Montage der unteren Gehäuseplatte, muss das Gehäuseoberteil abgenommen und anschließend
der Konverter entnommen werden.
Ziehen Sie die untere Gehäuseplatte nach vorne, so dass sich das Gehäuseoberteil vom
Gehäuseunterteil löst (Bild1).
Drücken Sie anschließend die Krallen vom OPU xx-xx nach hinten, so dass das Gerät aus dem
Gehäuseunterteil entnommen werden kann (Bild2).

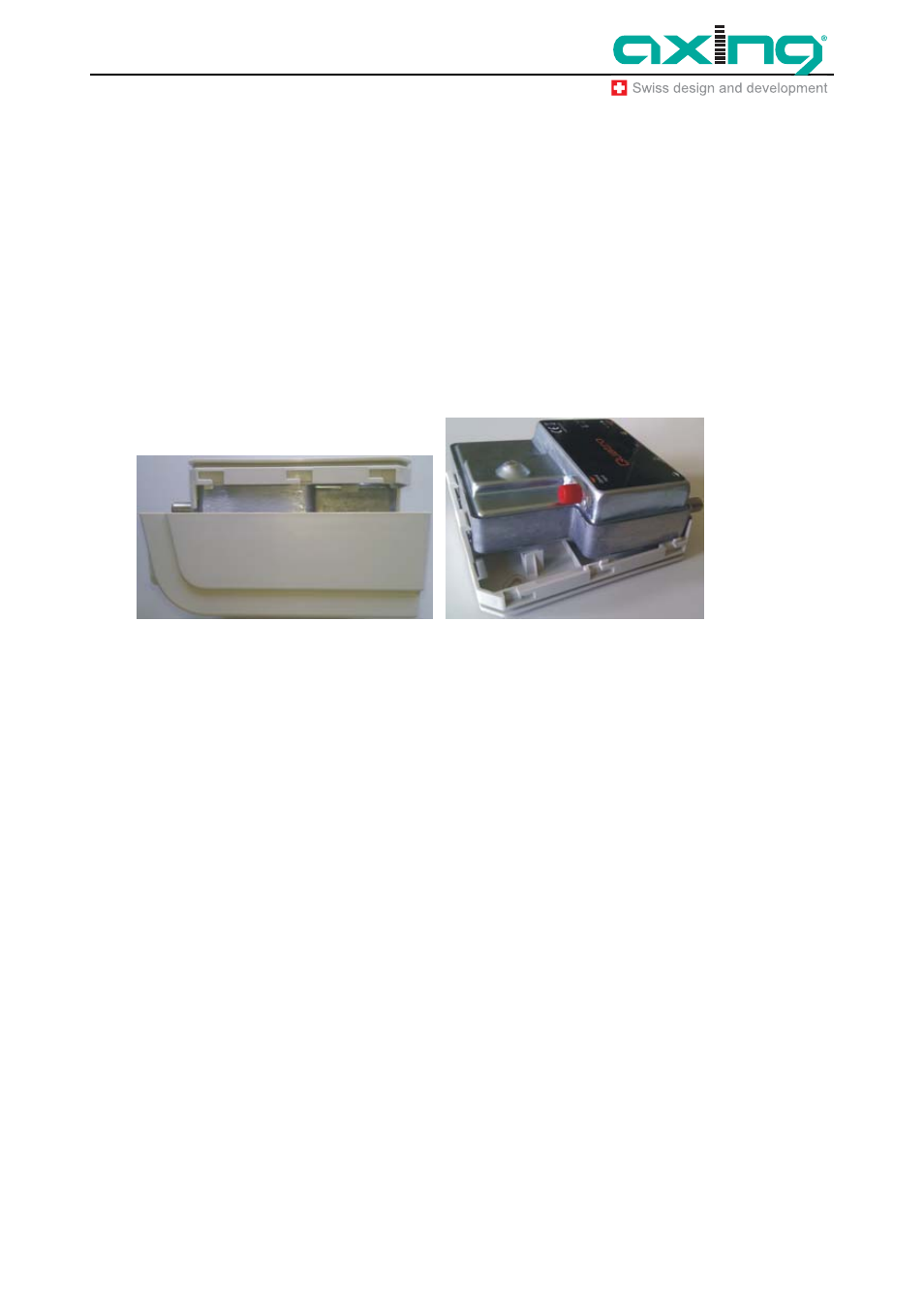

(Bild1) (Bild2)
Abb. 5: Montage
Jetzt kann das Gehäuseunterteil an der Wand montiert werden.
