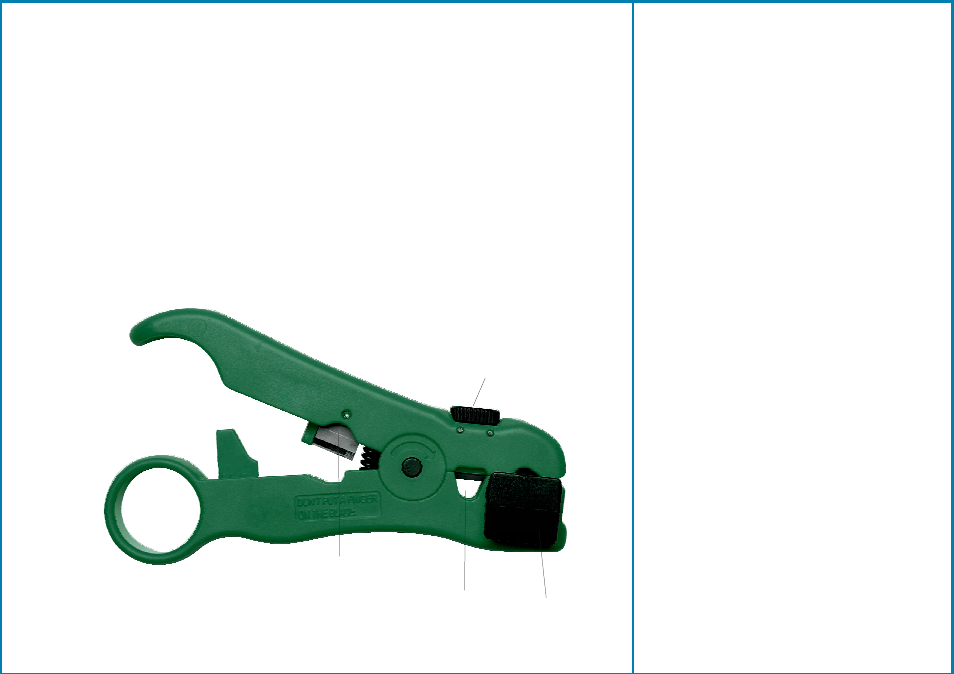

Produktbeschreibung:
Das Abisolierwerkzeug BWZ 5-02 ist speziell für die Axing Kabeltypen SKB 88/89/395/92/93 konstruiert, kann aber auch mit
anderen Kabeln, die einen Dielektrikumsdurchmesser von 4,7 ± 1 mm haben, eingesetzt werden.
Es verfügt über einen umsteckbaren Abisolierblock mit fest eingestellten Absetzmaßen.
Das Absetzmaß 8/13 mm ist für alle AXING Antennendosen der
line vorgesehen, das Absetzmaß 7/6 mm für die premium-
Kommpressionsstecker CFS 93-xx/97-xx.
Das Abisolieren von Außenmantel, Abschirmung und Dielektrikum geschieht in einem Arbeitsgang und das Werkzeug kann sowohl
von Rechts- wie auch von Linkshändern verwendet werden.
Folgende Abisolier- und Schneidemesser stehen zur Verfügung:
¬
Abisolierblock, steckbar: 8/13 mm AXING -line Antennendosen premium
7/6 mm AXING Kommpressionsstecker
­
Abisoliermesser, einstellbar: Ø 2,7 – 6,7 mm
®
Schneidemesser für Koax-Kabel: Ø 0 – 8 mm
Arbeitsschritte
¬
Verwenden des Abisolierblocks:
Zum Abisolieren von Koax-Kabeln mit einem Absetzmaß von
8/13 mm oder 7/6 mm muss der Abisolierblock so gesteckt
werden, dass das gewünschte Absetzmaß nach oben zeigt.
Die Zange öffnen, das Koax-Kabel in die Rundung bis zum
Anschlag des Blocks legen und dann wieder schließen. Dabei
das Kabel mit der Hand festhalten, mit dem Daumen am
Werkzeug fixieren und die Zange max. 2-3-mal um 360° Grad
drehen.
Dann die Zange öffnen und das Kabel entnehmen.
Anschließend den geschnittenen Außenmantel und das
Dielektrikum vom Kabel entfernen.
­
Verwenden des Abisoliermessers:
Das Abisoliermesser dient zum Abisolieren von Kabeln mit
einem Durchmesser von 2,7-6,7 mm auf eine beliebige Länge.
Die Abisoliermessertiefe wird mit dem oberen Rändelrad
eingestellt.
Das benötigte Absetzmaß am Kabel markieren und das
Abisoliermesser auf den Durchmesser des Kabels einstellen.
Dann die Zange öffnen, das markierte Kabel unter das Messer
legen und die Zange schließen.
Dabei das Kabel mit der Hand festhalten, mit dem Daumen
am Werkzeug fixieren und die Zange max. 2-3-mal um 360°
Grad drehen.
Dann die Zange öffnen und das Kabel entnehmen.
Anschließend den geschnittenen Außenmantel oder das
Dielektrikum vom Kabel entfernen.
®
Verwenden des Schneidemessers:
Das Schneidemesser ist zum Schneiden von Koax-Kabeln bis
zu einem Durchmesser von max. 8mm.
­
®
¬
Rändelrad
