Rev. 1.02 - 11 -
SLP-DX420x/DX423x
3-2 Anschluss des Schnittstellenkabels
3-2-1 Standardmodell
Verbinden Sie das Schnittstellenkabel (siehe unten).
Dieser Drucker unterstützt die folgenden Standards für Schnittstellenkommunikation.
- RS-232C-Kabel (seriell)
- IEEE1284-Kabel (parallel)
- USB-B-Kabel
1) Schalten Sie den Stromschalter des Druckers aus.
2) Schließ en Sie das Kommunikations-Kabel an den zu verwendenden Kommunikations-
Port des Druckers an.
- Schließ en Sie das serielle RS-232C Kabel an die SERIELLE Schnittstelle an.
und ziehen Sie die Schraube an beiden Seiten fest.
Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80 Metern.
- Schließ en Sie das (parallele) Kabel IEEE1284 an den PARALLELEN Port an.
und befestigen Sie die Clips auf beiden Seiten.
Dieser Port erfordert ein abgeschirmtes Kabel mit Ferrit-Kern und einer Länge von
unter 1,80 Metern.
- Schließ en Sie das USB-B-Kabel am USB-Anschluss an.
Dieser Port erfordert ein abgeschirmtes Kabel mit einer Länge von unter 1,80 Metern.

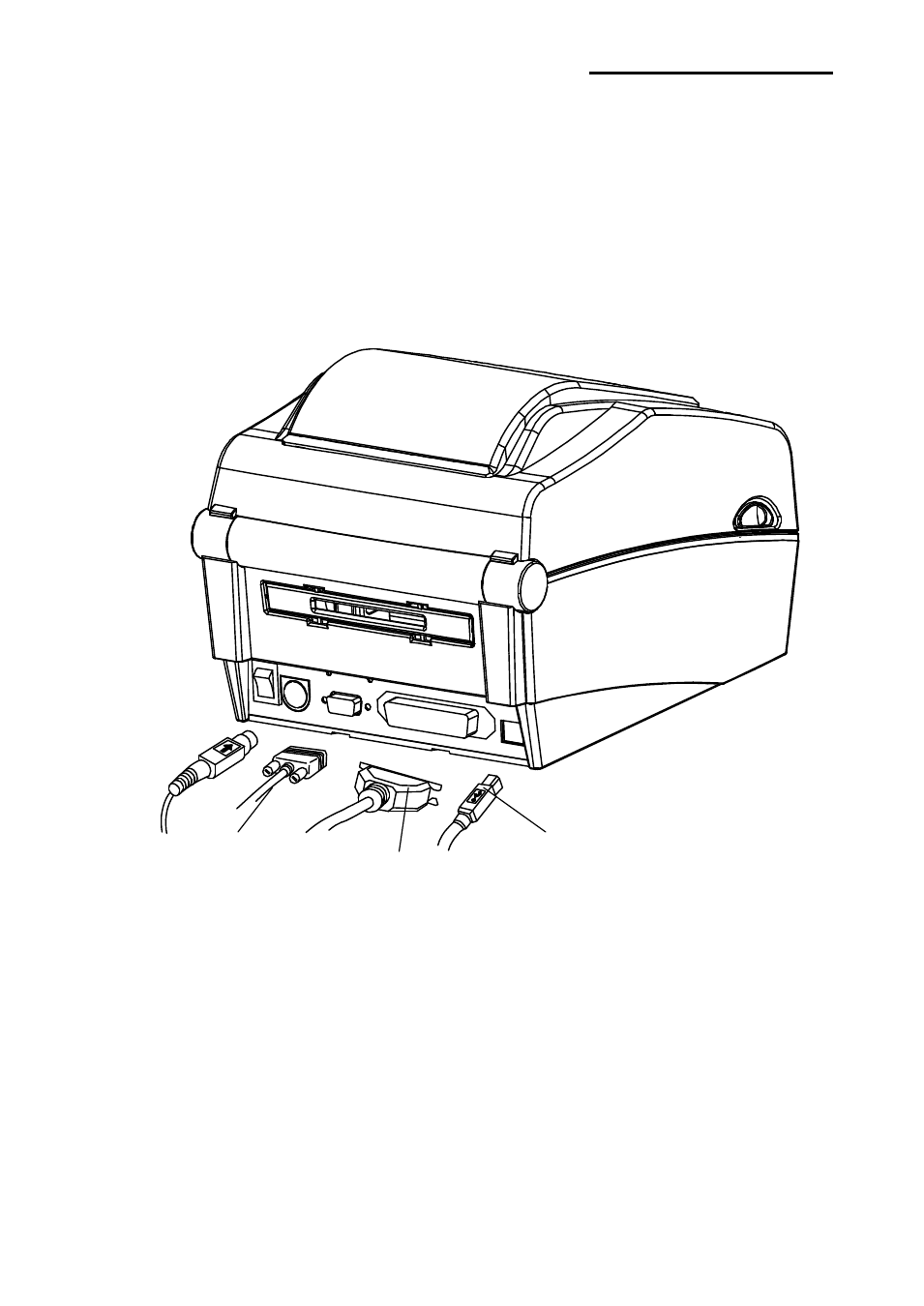

USB-Kabel
RS-232-Kabel (seriell)
IEEE1284-Kabel (parallel)
