Rev. 1.02 - 24 -
SLP-DX420x/DX423x
5-8 Manueller Kalibriermodus
Die manuelle Kalibrierung der Medienerkennung kann durchgeführt werden, wenn der
Drucker eine Medienlücke (oder schwarze Markierung) nicht erkennt, obwohl bereits eine
automatische Kalibrierung durchgeführt wurde.
Die Sensorparameter können einzeln mit dem vom Hersteller angebotenen
Dienstprogramm kalibriert werden.
Das Dienstprogramm ist auf der beiliegenden CD erhältlich oder kann aus dem Internet
von der Website von BIXOLON unter der Adresse www.bixolon.com heruntergeladen
werden.
Bitte achten Sie darauf, dass der Drucker angeschlossen ist, und führen Sie das
Dienstprogramm aus.

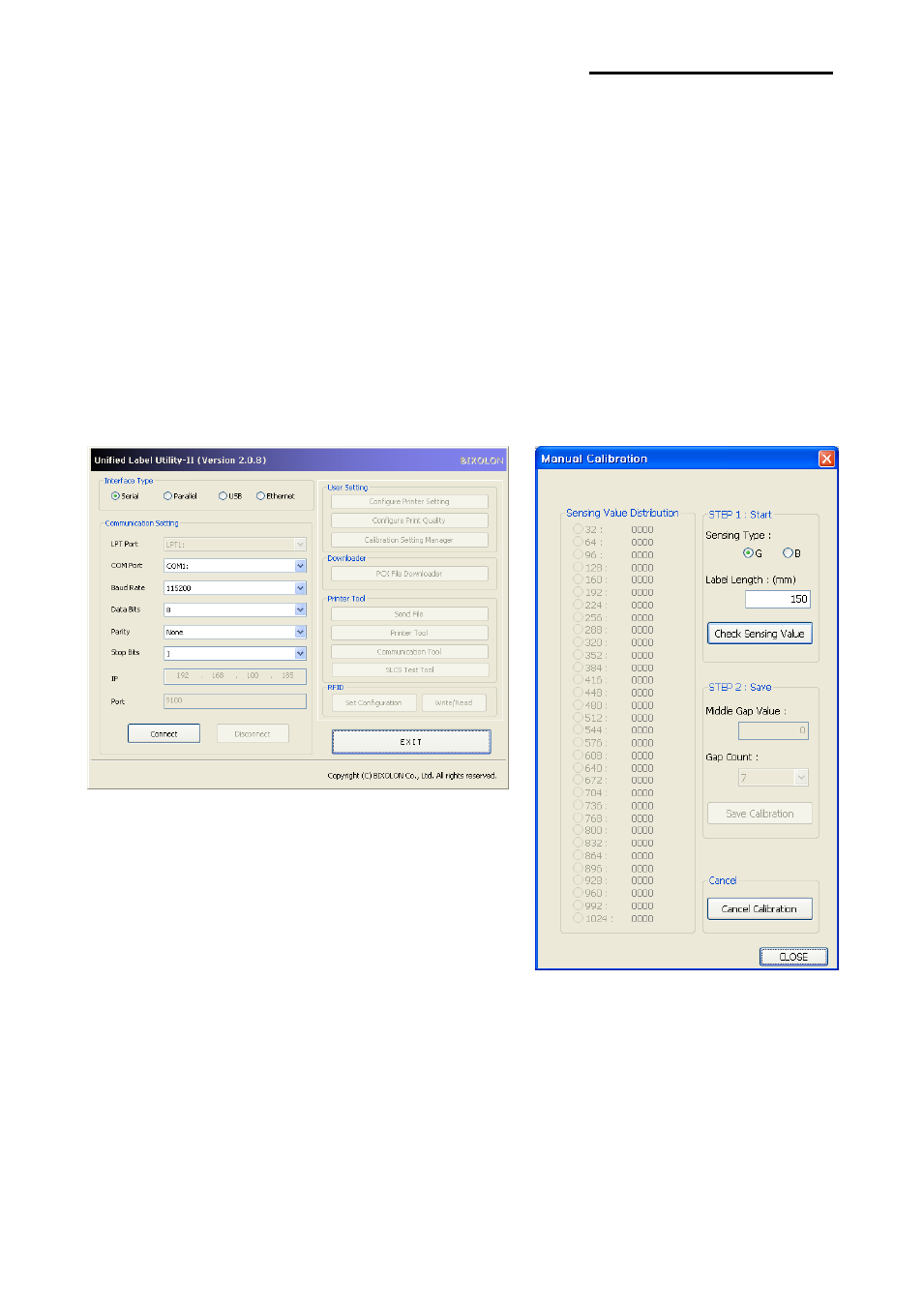

Stellen Sie die Art der Schnittstelle ein und klicken Sie auf die Schaltfläche „Calibration
Setting Manager“.
1) Wählen Sie den Abtastungstyp, geben Sie die Etikettenlänge in mm an und klicke
n Sie dann auf "Abtastwert prüfen". Der Drucker startet mit der Kalibrierung.
2) Der Drucker druckt die erkannten Werte nach der Kalibrierung aus und sie ersch
einen auf dem Bildschirm.
3) Optimale Abtastwerte erscheinen in schwarzen, fetten Buchstaben links auf dem
Bildschirm. Wählen Sie einen der Werte aus, indem Sie auf die jeweilige Optionst
aste und dann auf Kalibrierung sichern“ klicken.
4) Wenn der gewählte Werte nicht optimal funktioniert, versuchen Sie es mit andere
n Werten aus den dicken Buchstaben.
5) Um zum Ausgangswert zurückzugelangen, klicken Sie bitte auf "Kalibrierung wider
rufen".
