Rev. 1.09 - 10 -
SRP-350

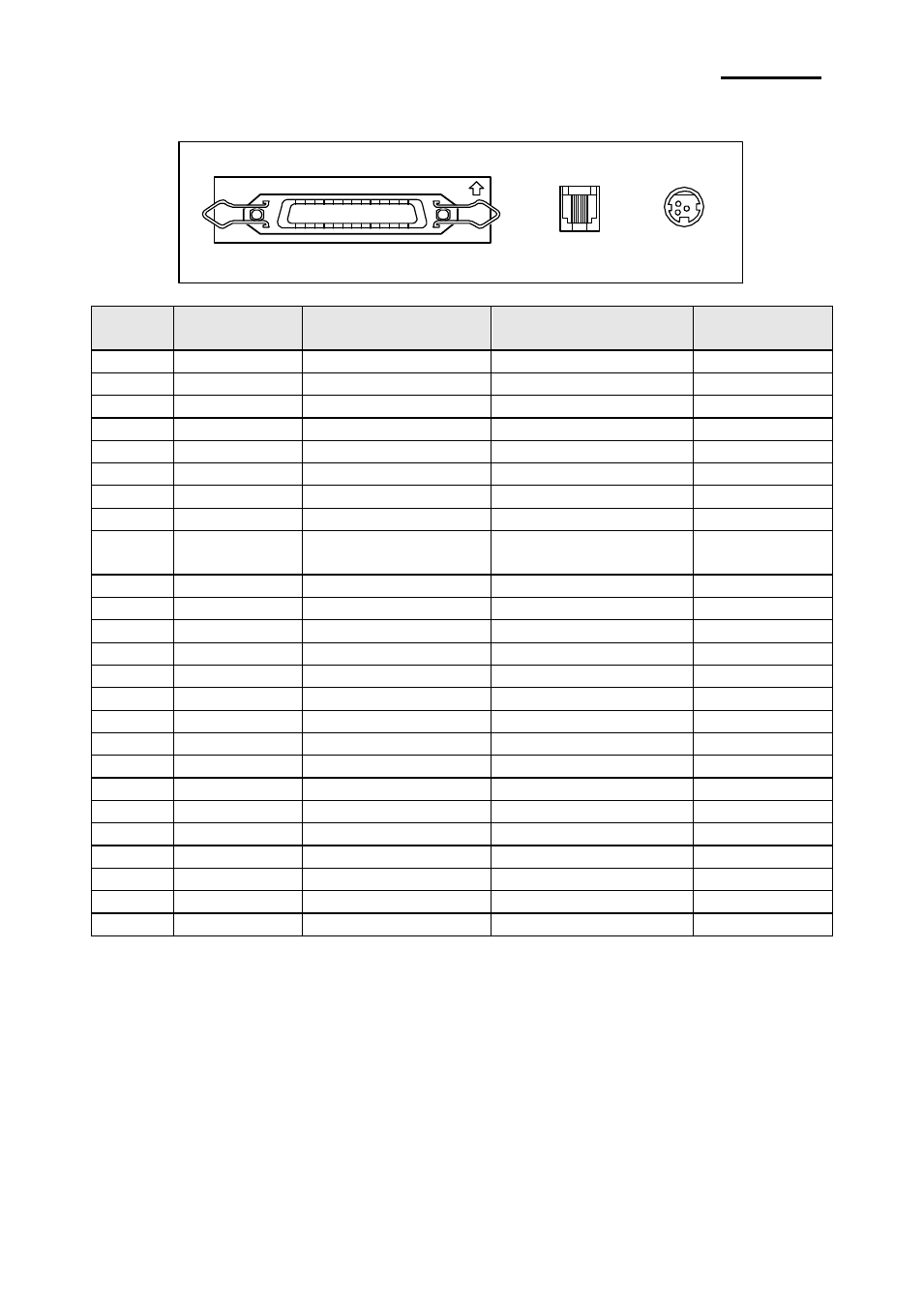

1-2-3 Parallele Schnittstelle (IEEE1284)
Kontakt
nr.
Quelle
Kompatibilitäts-
modus
Halbbytemodus Bytemodus
1 Host nStrobe HostClk HostClk
2 Host/Drucker Daten 0 (LSB) - Daten 0 (LSB)
3 Host/Drucker Daten 1 - Daten 1
4 Host/Drucker Daten 2 - Daten 2
5 Host/Drucker Daten 3 - Daten 3
6 Host/Drucker Daten 4 - Daten 4
7 Host/Drucker Daten 5 - Daten 5
8 Host/Drucker Daten 6 - Daten 6
9 Host/Drucker Daten 7 (MSB) -
Daten 7
(MSB)
10 Drucker nAck PtrClk PtrClk
11 Drucker Busy PtrBusy /Data3,7 PtrBusy
12 Drucker Perror AckDataReq/Data2,6 AckDataReq
13 Drucker Select Xflag /Data1,5 Xflag
14 Host nAutoFd HostBusy HostBusy
15 NC NC NC
16 GND GND GND
17 FG FG FG
18 Drucker Logic-H Logic-H Logic-H
19~30 GND GND GND
31 Host nInit nInit nInit
32 Drucker nFault nDataAvail /Data0,4 nDataAvail
33 GND ND ND
34 Drucker DK_Status ND ND
35 Drucker +5V ND ND
36 Host nSelectIn 1284-Active 1284-Active
IFA-P TYPE
Schubladenaus-
wurfanschluss Netz-
anschluss
Schnittstellenanschluss
