Rev. 1.09 - 9 -
SRP-350

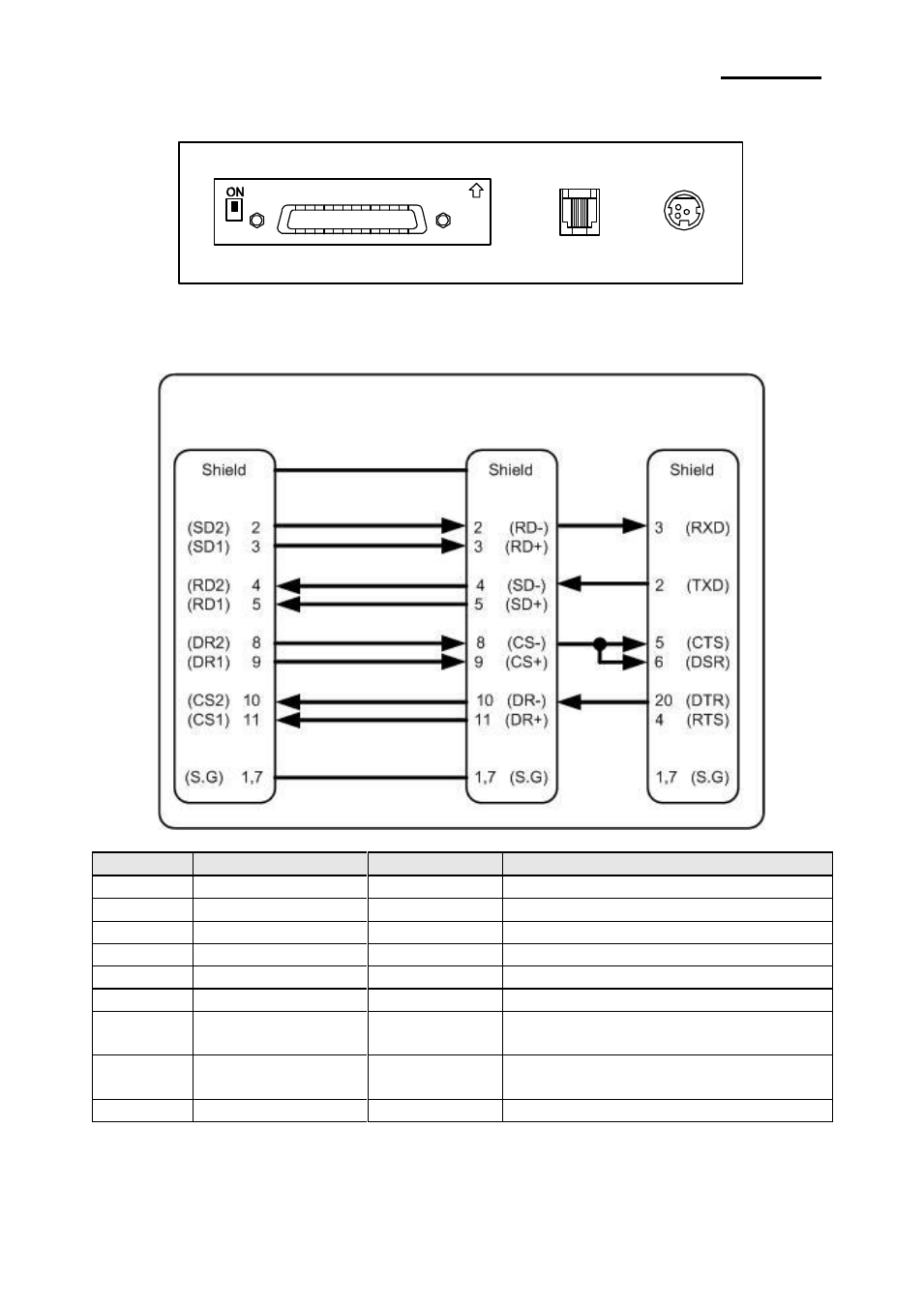

1-2-2 Serielle Schnittstelle (RS-485)
※ Steht auf der seriellen Schnittstellenplatine der DIP- Schalter auf „ON“,
sind DTR und RTS miteinander verbunden.
Kontaktnr. Signalname Richtung Funktion
1 FGND - Gehäusemasse
2 SD2 Ausgang Datensenden
3 SD1 Ausgang
4 RD2 Eingang Datenempfang
5 RD1 Eingang
7 SGND - Messerde
8
9 DR2
DR1
Ausgang selben DTR(RS-232)
10
11
CS2
CS1
Eingang selben DSR(RS-232)
Shield FGND - Gehäusemasse
IFA-SF TYPE
Schubladenaus-
wurfanschluss Netz-
anschluss
Schnittstellenanschluss
DRUCKER-
SEITE
HOST-
SEITE
