Seite 11
Rev. 1.05
- 11 -
SRP-350/352plusIIA&C

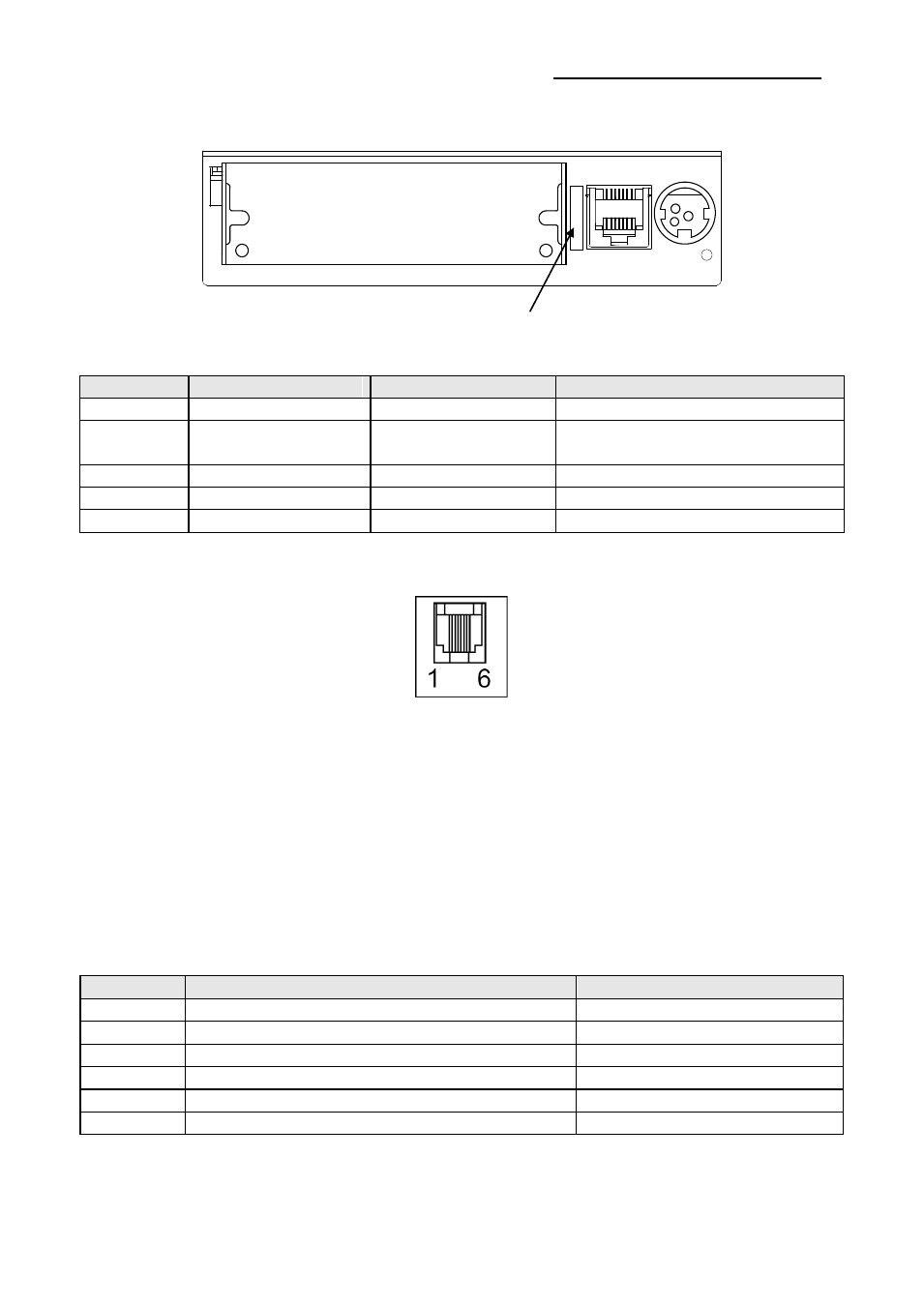

1-2-3 USB2.0-Schnittstelle
Kontaktnr.
Signalname
Zuweisung (Farbe)
Funktion
Mantel
Schirm
Ableitung
Gehäusemasse
1
VBUS
Rot
Energieversorgung Host:
5V DC/500 mA
2
D-
Weiß
Differenzialdatenleitung
3
D+
Grün
Differenzialdatenleitung
4
GND
Schwarz
Messerde
1-3 Schubladenanschluss
※ WARNUNG
Verwenden Sie eine Schublade, die den technischen Daten des Druckers entspricht. Die
Verwendung einer nicht geeigneten Schublade kann zu Beschädigungen der Schublade
oder des Druckers führen.
※ ACHTUNG
Schließ en Sie niemals eine Telefonleitung an den Schubladenauswurfanschluss an.
Anderenfalls kann es zu Beschädigungen am Drucker oder der Telefonleitung kommen.
Schließ en Sie das Schubladenkabel an den Schubladenauswurfanschluss auf der
Rückseite des Druckers neben dem Netzanschluss an.
Kontaktnr.
Signalname
Richtung
1
Gehäusemasse
-
2
Schubladen-Auswurf-Antriebssignal 1
Ausgang
3
Signal Schublade offen/geschlossen
Eingang
4
+24V
-
5
Schubladen-Auswurf-Antriebssignal 2
Ausgang
6
Messerde
-
# Ausgangswerte Schubladenanschluss: 24 VDC/2,5 A, Klasse 1.
USB2.0 Stecker
Schubladenaus-
wurfanschluss
Netz-
anschluss
