2.1. Produktbeschreibung
Der 12S-SUB ist ein kompakter Hochleistungssubwoofer für den
Betrieb mit d&b Lautsprechern der xS-Serie. Das Bassreflexgehäuse
ist mit einem 12”-Langhubtreiber mit Neodym-Magneten bestückt.
Der Frequenzgang erstreckt sich von 45 Hz bis 130/100 Hz.
Das Gehäuse ist aus Multiplexholz gefertigt und mit schwarzer,
schlagfester Farbe lackiert. Die Lautsprecherfront ist durch ein sta-
biles Frontgitter geschützt und mit einem akustisch transparenten
Schaumstoff hinterlegt. Vier Gummifüße an der Gehäuseunterseite
dienen dem Schutz vor ungewolltem Verrutschen und Beschädi-
gung der Gehäuseunterseite.
Der Lautsprecher ist ballwurfsicher nach DIN 18032-3.
Riggingkomponenten
In den Seitenwänden des 12S-SUB befinden sich je zwei M10
Gewindeeinsätze zur Montage des Z5412 Querbügels 12S-SUB.
Die Gewindeeinsätze sind durch Blindkappen in Gehäusefarbe
verdeckt, die zur Montage des betreffenden Zubehörs entfernt
werden.
Gehäuseoptionen
Die Option Wetterfest (WR) erlaubt den Betrieb im Außenbereich
(IP34, vertikale Neigung nach oben bis max. 0°). Die Gehäuse
sind mit schwarzer schlag- und wetterschützender PCP-Beschich-
tung (Polyurea Cabinet Protection) versehen.
2.2. Anschlüsse
Der Lautsprecher verfügt über zwei parallel verdrahtete NL4-
Anschlüsse und einen zweipoligen Schraubanschluss (ST). Der
Lautsprecher belegt die Anschlusspins 2+/2–. Die Pins 1+/1– sind
für Fullrange-Systeme vorgesehen.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan-
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2 ,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4 1+ 1– 2+ 2–
ST n.a. n.a. + –
PG n.a. n.a. Braun (+) Blau (–)

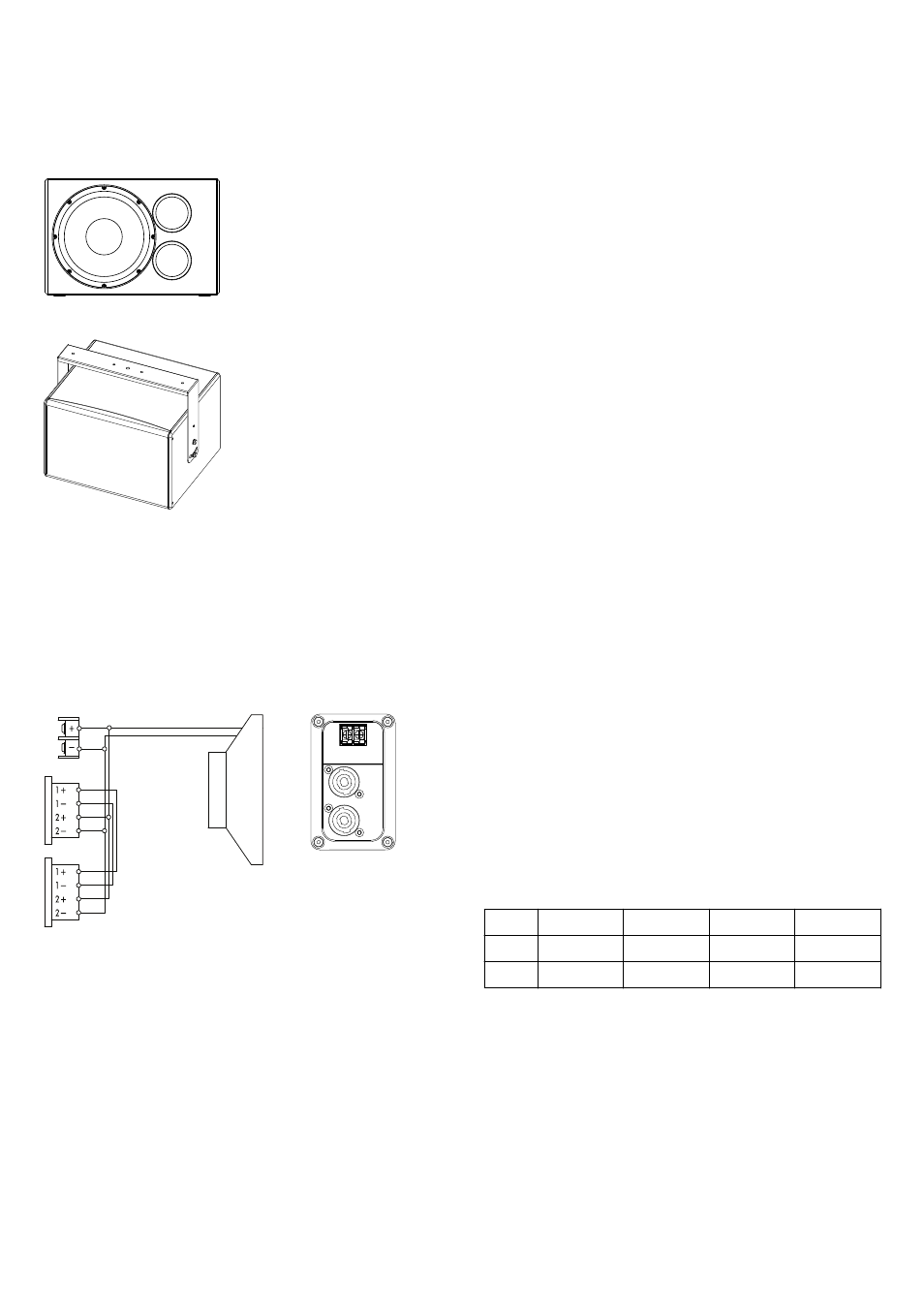

Abb. 1: 12S-SUB Lautsprecher
Anwendungsbeispiel:
12S-SUB Deckenmontage mit Z5412 Querbügel 12S-SUB.
Abb. 2: Verdrahtung der Anschlussbuchsen
2. 12S-SUB Lautsprecher
