Festanschluss
Im Lieferumfang des 12S-SUB Lautsprechers ist eine Abdeckplatte
[1] und eine Kabeldurchführung [2] enthalten. Für Anwendungen
im Innenbereich kann damit ggf. die Anschlussplatte verdeckt
werden. Für Anwendungen im Außenbereich muss die Abdeck-
platte verwendet werden, um einen IP-Schutzgrad von IP34 zu
erreichen.
Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2).
1. Bereiten Sie die Kabeldurchführung und die Anschlussleitung
vor.
2. Brechen Sie die vorgestanzte Aussparung in der Abdeckplatte
aus, und setzen Sie die Kabeldurchführung ein.
3. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein und schließen Sie die Anschlussleitung am Schrauban-
schluss an.
Þ Beachten Sie die richtige Polarität!
4. Entfernen Sie die vier Schrauben der Anschlussplatte.
5. Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus-
sparung der Anschlussplatte abschließt.
6. Befestigen Sie schließlich die Abdeckplatte und die Anschluss-
platte mit den vier Schrauben.

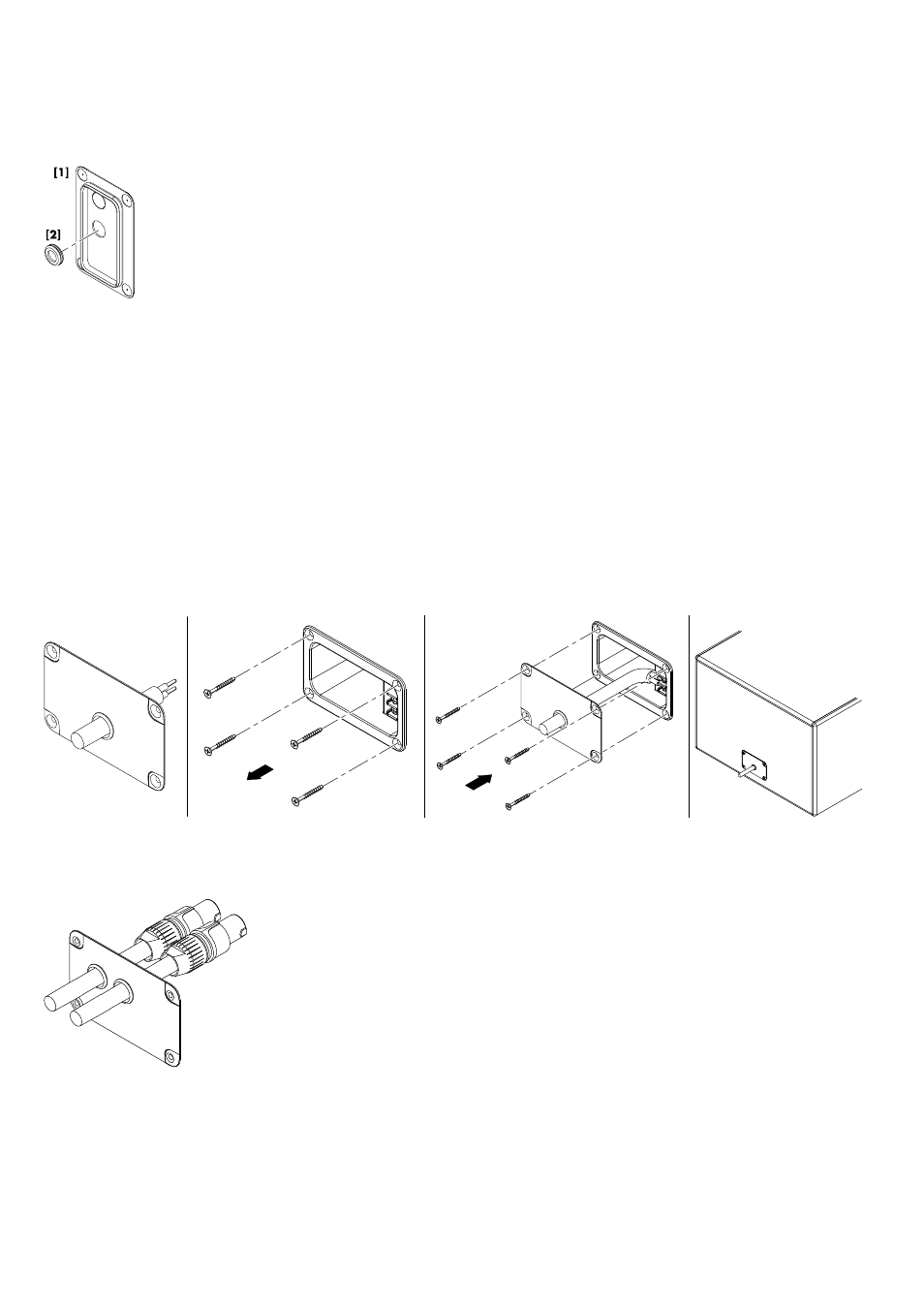

Abb. 4: Festanschluss
NL4-Anschluss mit Abdeckplatte
Die beiden NL4-Anschlüsse der Lautsprecher sind versenkt ange-
bracht und ermöglichen so die Verwendung der Abdeckplatte [1]
auch in Verbindung mit NL4-Kabelsteckern (siehe nebenstehende
Abbildung).
Hinweis: Für diese Option müssen Stecker vom Typ Neutrik
NL4FC verwendet werden.
Um ein Durchschleifen der Lautsprecher zu ermöglichen, ist die
Abdeckplatte mit zwei vorgestanzten Aussparungen versehen.
Sollen NL4-Anschlüsse eingesetzt werden, gehen Sie in gleicher
Weise vor wie unter Þ "Festanschluss" auf Seite 5 beschrieben.
Abb. 3: Abdeckplatte und Kabeldurchführung
Abb. 5: NL4-Anschluss mit Abdeckplatte [1]
