2.1. Produktbeschreibung

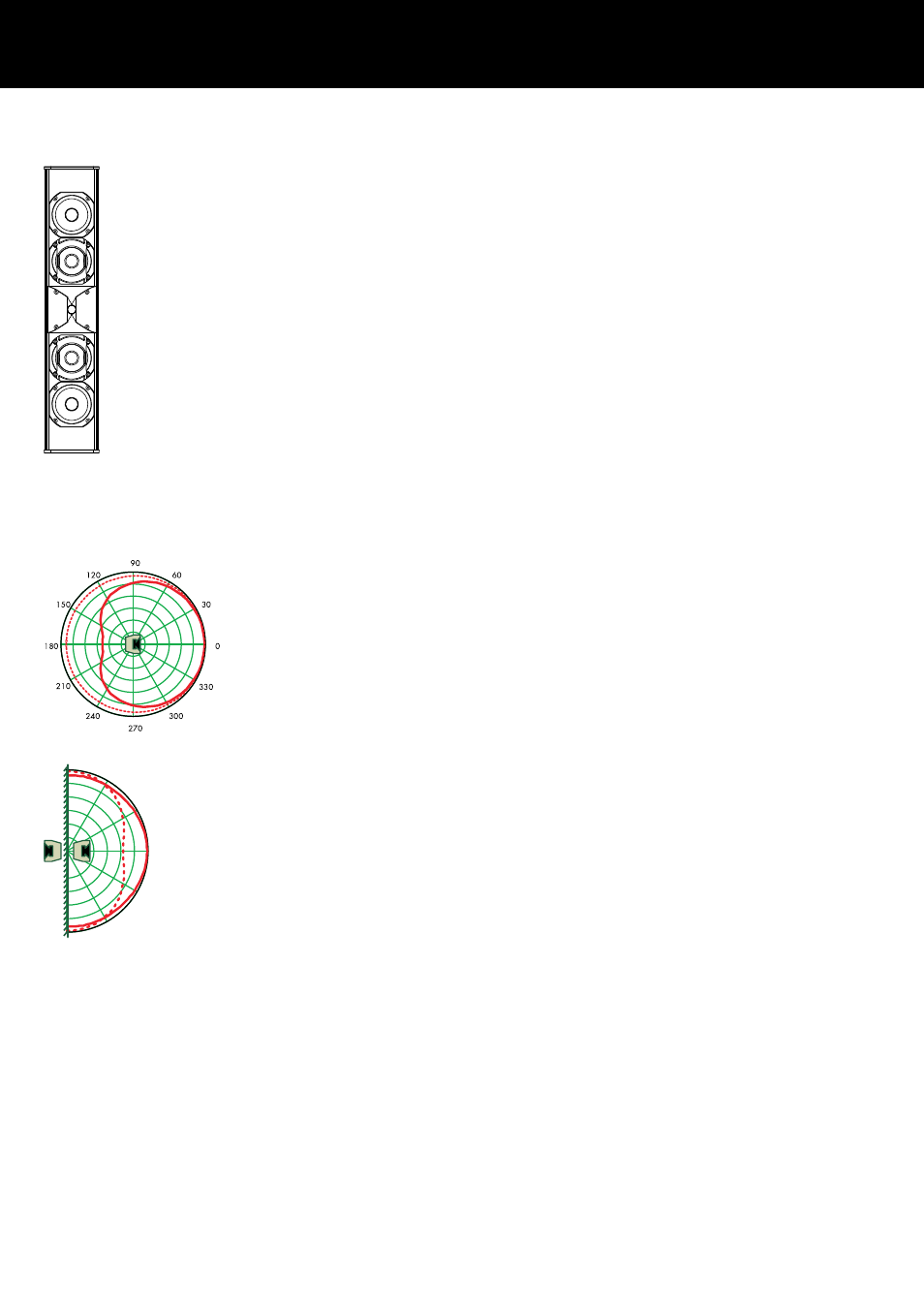

Der 16C ist ein passiv getrennter 2-Weg-Säulenlautsprecher,
bestehend aus vier 4"-Tief-/Mitteltontreibern mit Neodym-Mag‐
neten und einem 0.75-Kompressionstreiber, der an ein CD-Horn
gekoppelt ist.
Das kontrollierte vertikale Abstrahlverhalten wird bereits ab
500 Hz eingehalten
Das Hochtonhorn hat eine Abstrahlcharakteristik von 90° x 40° (h
x v).
Die 4"-Treiber sind in einem einzigartigen kardioiden Aufbau ange‐
ordnet, deren Abstrahlung auf der Frontseite durch Wellenformer
kontrolliert wird. Der rückwärtige Schallaustritt ist bedämpft. Durch
diesen Aufbau wird ein kardioides Abstrahlverhalten mit einer
breitbandigen Dämpfung von 18 dB auf der Rückseite der Laut‐
sprecher erzeugt.
Das Gehäuse besteht aus stranggepresstem Aluminium, die Laut‐
sprecherfront wird durch ein stabiles Metallgitter geschützt. Zur
Montage einer Wandhalterung sind auf der Rückseite zwei durch‐
gehende Schienen (8 mm, T-Nutprofil) angebracht.
2.1.1. Kardioide Abstrahlung
Aufgrund ihrer Abmessungen erzeugen konventionelle Säulenlaut‐
sprecher keine nennenswerte horizontale Direktivität unterhalb von
2 kHz.
Folglich ist das zugehörige Polardiagramm in den unteren und mitt‐
leren Frequenzbereichen mehr oder weniger omnidirektional
(gestrichelte Linie).
Das kardioide Abstrahlmuster des 16C zeigt eine deutlich höhere
Direktivität und gleichzeitig eine erhebliche Reduktion des Diffus‐
schallfeldes (durchgezogene Linie).
Säulenlautsprecher werden üblicherweise an Wände oder andere
harte Oberflächen montiert, die wie ein akustischer Spiegel wirken.
Das führt dazu, dass der Raum nicht nur durch den Schall des tat‐
sächlichen Säulenlautsprechers abgedeckt wird, sondern darüber
hinaus auch durch den Schall, der durch die virtuelle Spiegelquelle
hinter dem Lautsprecher erzeugt wird.
Bei konventionellen Säulenlautsprechern mit ihrer geringen hori‐
zontalen Direktivität strahlt diese Spiegelquelle mit gleichem Pegel
ab, wie der Lautsprecher selbst.
Die Kombination dieser beiden Schallquellen erzeugt eine dipolare
Abstrahlcharakteristik, bei der die Hauptenergie entlang den
Wänden abgestrahlt wird (gestrichelte Linie). Der 16C Lautspre‐
cher mit seinem kardioiden Abstrahlverhalten dagegen zeigt bei
gleicher Wandmontage eine gleichmäßige Abstrahlung und eine
effektive Direktivität.
2.1.1.1. Versenkter Einbau
Falls baulich notwendig, können Lautsprecher der xC-Serie teil‐
weise versenkt eingebaut werden.
Bitte beachten Sie, dass durch diesen Einbau die kardioiden Ports
wirkungslos werden und sich folglich das Abstrahlverhalten ändert.
