2.2. Anschlüsse
16C Lautsprecher verfügen über einen 4-poligen Phoenix-Euro‐
block-Steckverbinder zur Aufnahme des 2-poligen Phoenix Euro‐
block Anschlusssteckers (Querschnitt bis 4 mm
2 ). Der Anschluss?
belegt die Anschlusspins 1: + und 2: —. Pin 3 und 4 sind nicht
belegt.
Zusätzlich steht ein NL4 M Anschluss zur Verfügung, der die
Anschlusspins 1+/1– belegt.
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Anwendung Setup Lautsprecher
pro Kanal
16C 16C 3
Für die entsprechenden Verstärker ist das Controller-Setup im Dual
Channel- und Mix TOP/SUB-Modus verfügbar.
2.3.1. Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und
CPL angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich redu‐
ziert. Damit sind die Lautsprecher für den Betrieb mit aktiv
getrennten d&b Subwoofersystemen eingestellt.

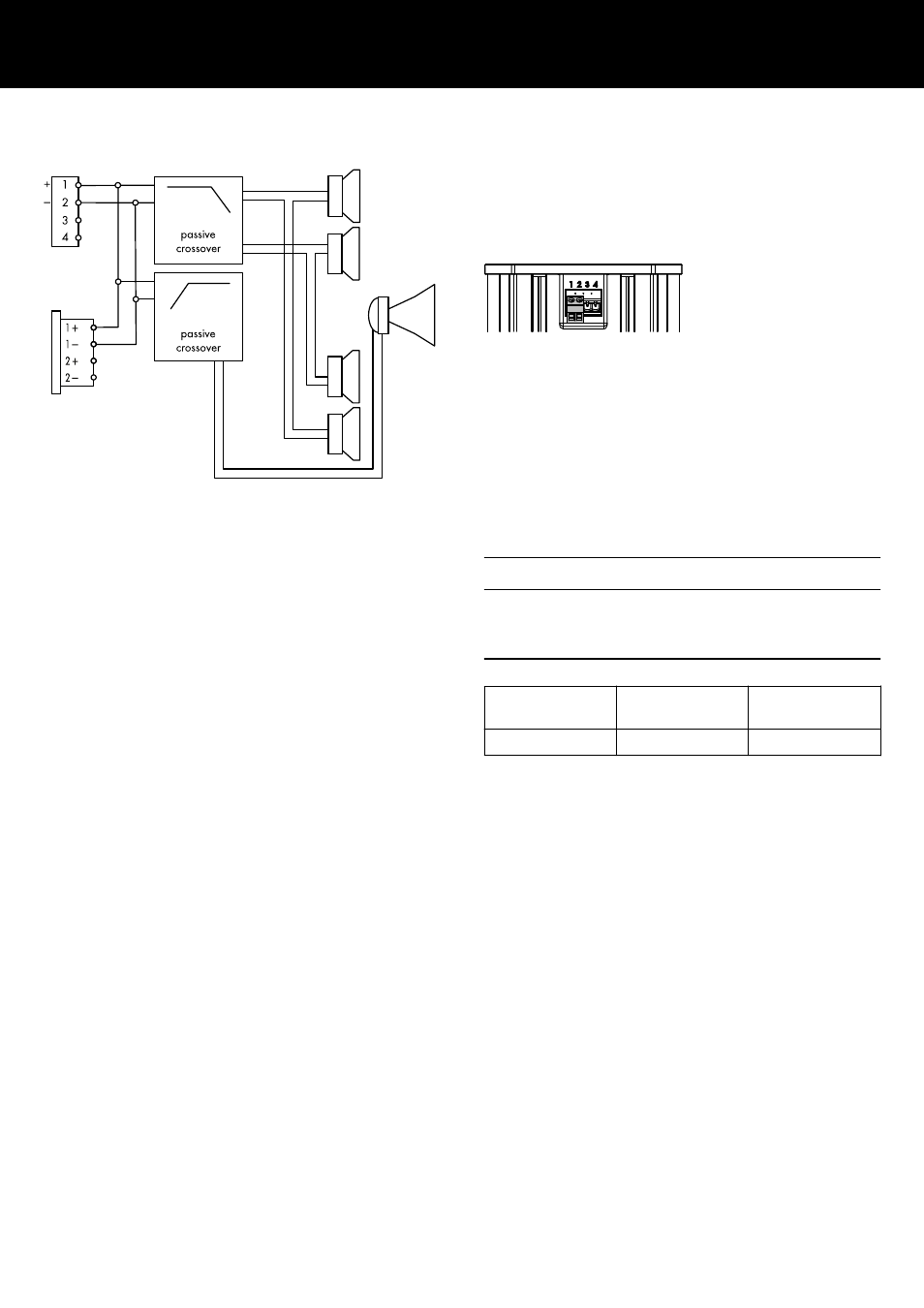

Verdrahtung der Anschlussbuchsen
