Festanschluss
Im Lieferumfang des 8S Lautsprechers ist eine Abdeckplatte
[1]
und eine Kabeldurchführung [2] enthalten. Für Anwendungen im
Innenbereich kann damit ggf. die Anschlussplatte verdeckt werden.
Für Anwendungen im Außenbereich muss die Abdeckplatte ver-
wendet werden, um einen IP-Schutzgrad von IP34 zu erreichen.
Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2).
1. Bereiten Sie die Kabeldurchführung und die Anschlussleitung
vor.
2. Brechen Sie die vorgestanzte Aussparung in der Abdeck-
platte aus, und setzen Sie die Kabeldurchführung ein.
3. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein und schließen Sie die Anschlussleitung am Schrauban-
schluss an.
Þ Beachten Sie die richtige Polarität!
4. Entfernen Sie die vier Schrauben der Anschlussplatte.
5. Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus-
sparung der Anschlussplatte abschließt.
6. Befestigen Sie schließlich die Abdeckplatte und die Anschluss-
platte mit den vier Schrauben.

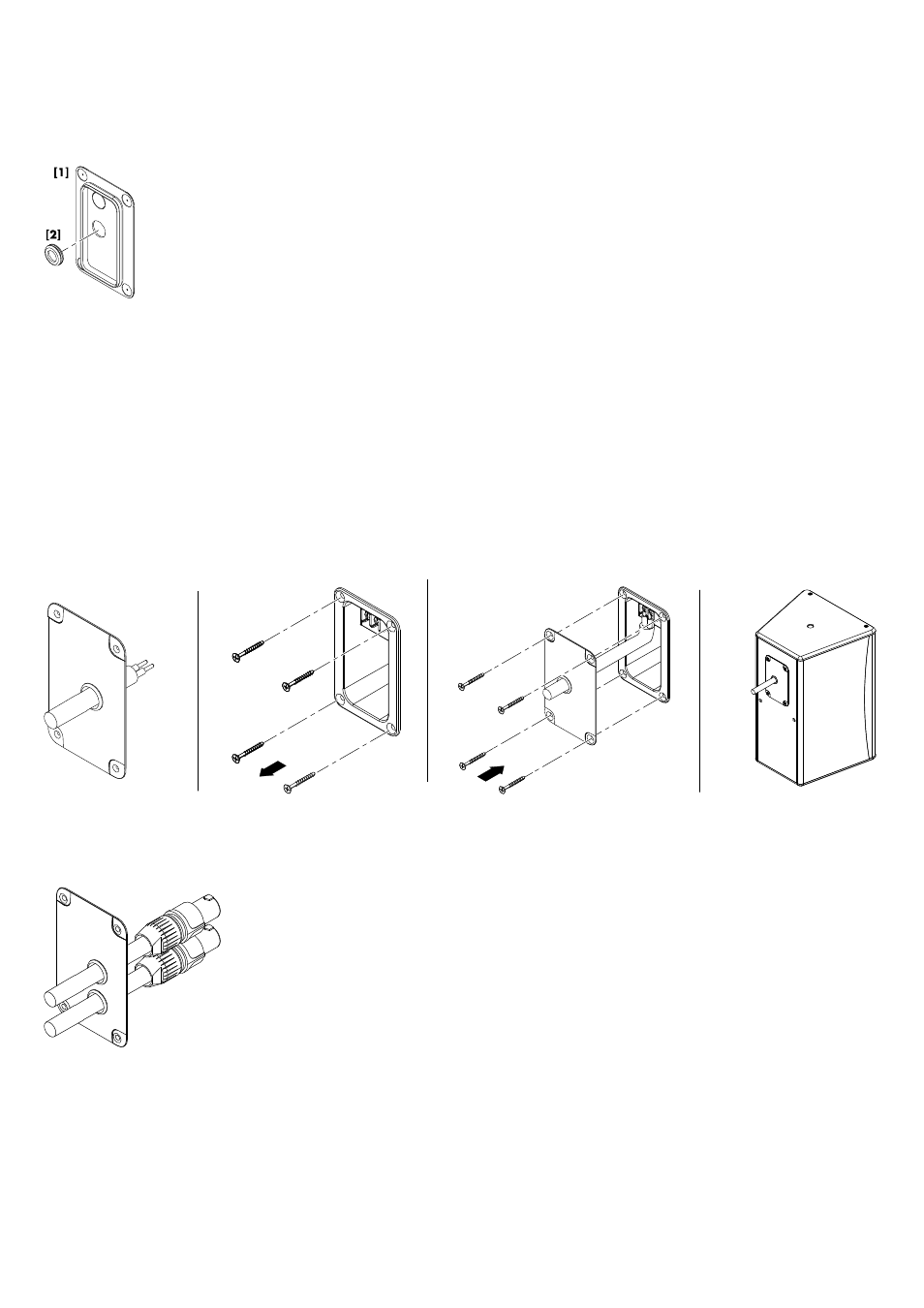

Abb. 4: Festanschluss
NL4-Anschluss mit Abdeckplatte
Die beiden NL4-Anschlüsse der Lautsprecher sind versenkt ange-
bracht und ermöglichen so die Verwendung der Abdeckplatte [1]
auch in Verbindung mit NL4-Kabelsteckern (siehe nebenstehende
Abbildung).
Hinweis: Für diese Option müssen Stecker vom Typ Neutrik
NL4FC verwendet werden.
Um ein Durchschleifen der Lautsprecher zu ermöglichen, ist die
Abdeckplatte mit zwei vorgestanzten Aussparungen versehen.
Sollen NL4-Anschlüsse eingesetzt werden, gehen Sie in gleicher
Weise vor wie unter Þ "Festanschluss" auf Seite 5 beschrieben.
Abb. 3: Abdeckplatte und Kabeldurchführung
Abb. 5: NL4-Anschluss mit Abdeckplatte [1]
