CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwi-
schen eng gekoppelten Lautsprechern. Die CPL-Funktion setzt
bereits bei 1 kHz sanft ein und erreicht die maximale Dämpfung
unterhalb von 200 Hz. Um einen ausgeglichenen Frequenzgang
zu erzielen, lassen sich die Dämpfungswerte zwischen 0 und –9
einstellen.
Positive Werte erzeugen eine Anhebung im Tieftonbereich (0 bis
+5 dB) für den Einsatz des Systems im Fullrange-Modus ohne Sub-
woofer.
2.4. Abstrahlverhalten
Die folgende Grafik zeigt den Abstrahlwinkel des Lautsprechers
über die Frequenz anhand von Schalldruck-Isobaren für –6 dB und
–12 dB.

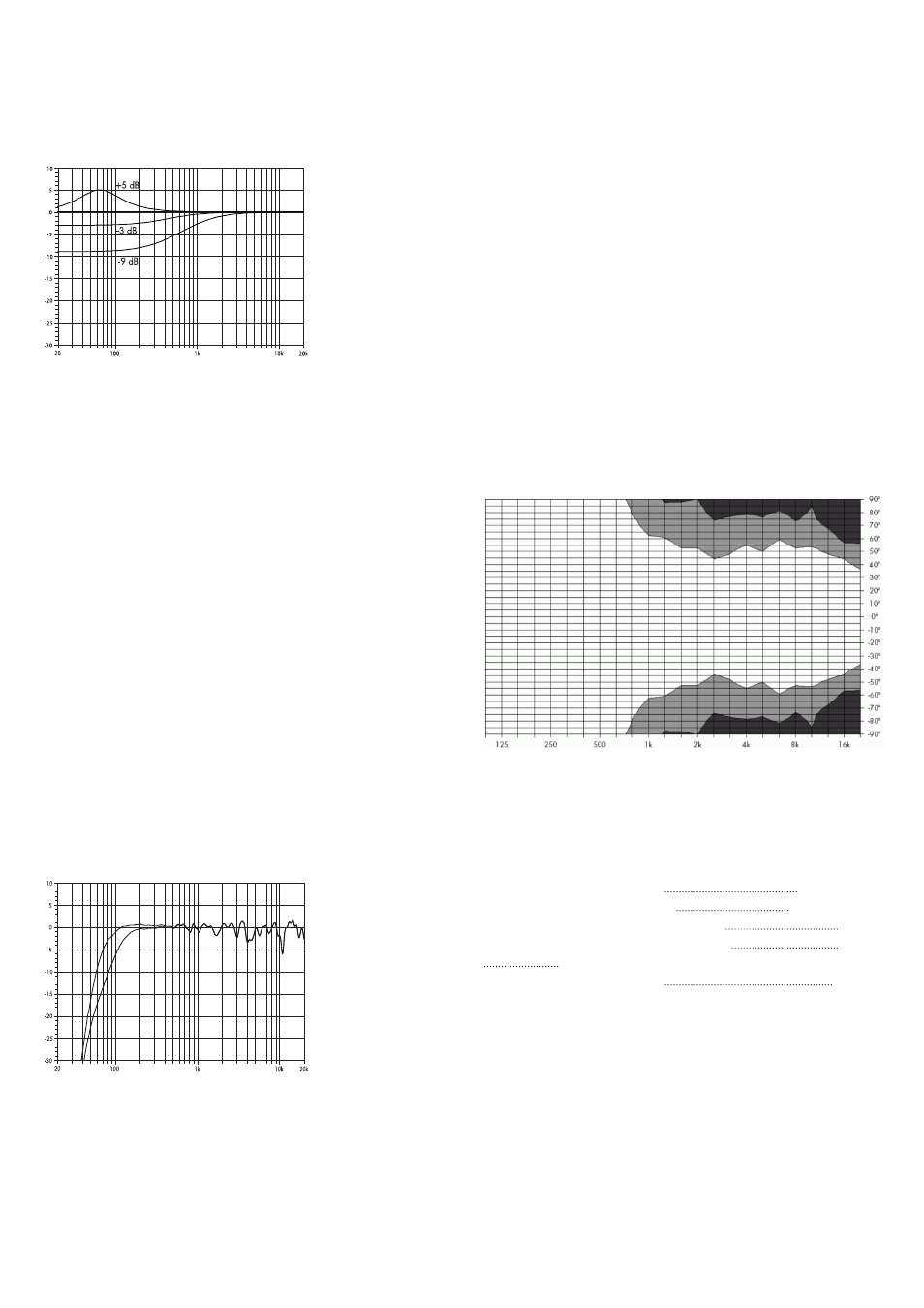

Abb. 8: Abstrahlcharakteristik horizontal und vertikal
2.5. Technische Daten
8S Systemdaten
Frequenzgang (–5 dB Standard) 70 Hz - 20 kHz
Frequenzgang (–5 dB CUT-Modus) 110 Hz - 20 kHz
Maximaler Schalldruck (1 m, Freifeld) mit D6 124 dB
Maximaler Schalldruck (1 m, Freifeld) mit D12 127 dB
(SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4)
Eingangspegel (100 dB-SPL/1 m) –10 dBu
Abb. 7: Frequenzgangkorrektur der CPL-Schaltung
Abb. 9: 8S Frequenzgang, Standard und CUT-Modus
