E15X-SUB

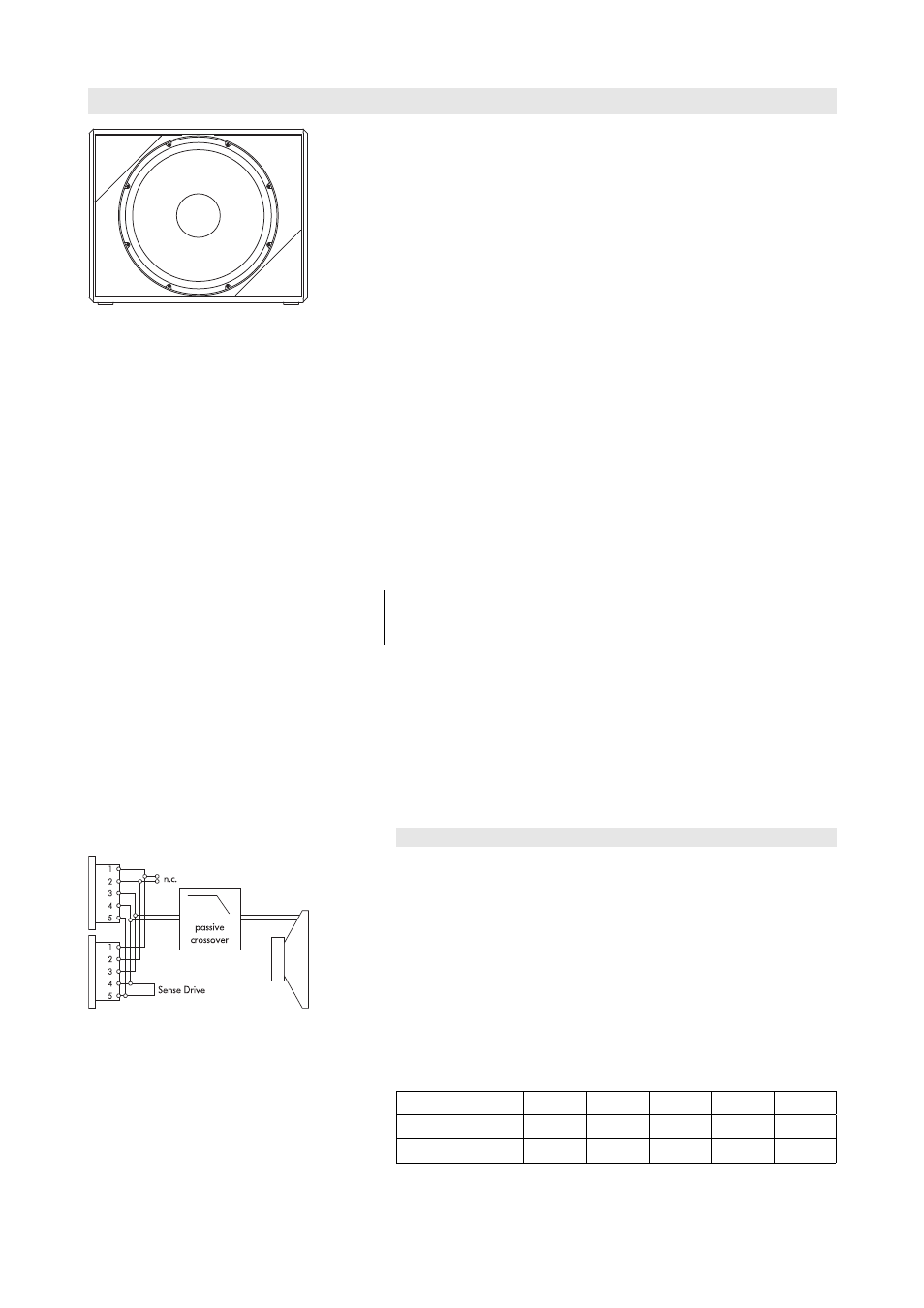

Fig. 1: E15X-SUB
Der E15X-SUB ist ein kompakter und leistungsstarker Subwoofer für
d&b E-Serie Lautsprecher bestückt mit einem Neodym 15"-Langhub-
Chassis in Bassreflexabstimmung.
Durch die integrierte passive Frequenzweiche lassen sich E15X-SUB mit
E12 bzw. E12-D Lautsprechern zusammen passiv an einem Verstärker-
kanal betreiben. Headroom und Dynamik im Bassbereich werden da-
durch auf effiziente Weise deutlich erhöht.
Alternativ kann der E15X-SUB auch aktiv an einem eigenen Verstärker-
kanal betrieben und somit zur Unterstützung für alle E-Serie Laut-
sprecher eingesetzt werden. Der Frequenzbereich erstreckt sich von
37 Hz bis 100/140 Hz.
Das Gehäuse aus Multiplex-Holz ist mit schwarzer schlag- und
wetterfester Farbe lackiert und mit zwei Transportgriffen versehen. Die
Lautsprecherfront ist durch ein stabiles Frontgitter geschützt und mit
einem akustisch transparenten Schaumstoff hinterlegt. Ein M20
Gewindeeinsatz an der Oberseite des Gehäuses erlaubt die Montage
des Z5013 Kurbelstativs M20 zur Aufnahme eines Fullrange-
Lautsprechers.
Vier Gummifüße an der Gehäuseunterseite dienen dem Schutz vor
Beschädigungen und ungewolltem Verrutschen des Lautsprechers. Auf
der Gehäuseoberseite befinden sich entsprechende Aussparungen zur
Aufnahme der Gummifüße und verhindern so ein Verrutschen der
Gehäuse beim Aufbau von E15X-SUB-Groundstacks.
HINWEIS :
Betreiben Sie den E15X-SUB Subwoofer nur mit einem korrekt konfigu-
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer Beschädi-
gung der Komponenten.
E15X Gehäuseoptionen
E15X-SUB Lautsprecher in der Option "RAL-Farben" (SC) können in
allen Farben nach RAL-Farbtabelle ausgeführt werden. Die Lautsprecher
sind mit NL4-Anschlüssen ausgestattet.
E15X-SUB Lautsprecher in der Option Wetterfest (WR) sind schwarz
lackiert und mit einem Festanschluss (PG-Verschraubung) ausgestattet
(5 m H-07-RN-F 2 x 2.5 mm²).
Anschlüsse
Fig. 2: Verdrahtung der Anschlussbuchsen
Der E15X-SUB Subwoofer verfügt über zwei parallel verdrahtete EP5
Anschlüsse und belegt die Anschlusspins 3/4 und 5. Pin 5 wird für
SenseDrive benutzt (nur in Verbindung mit dem D12 Verstärker und 5-
adriger Anschlussleitung). Pin 1/2 sind durch die Fullrange-Systeme der
E-Serie belegt. Die männliche Buchse dient als Eingang. Über die
weibliche Buchse können weitere Lautsprecher versorgt werden.
Der E15X-SUB kann optional auch mit NL4-Anschlüssen ausgestattet
werden. Die D12 SenseDrive-Funktion ist bei NL4-Anschlüssen nicht
verfügbar.
Die Pinbelegung von EP5-, NL4- und Festanschlüssen kann der
folgenden Tabelle entnommen werden.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
Festanschluss (PG) Braun (+) Blau (–)
