E6

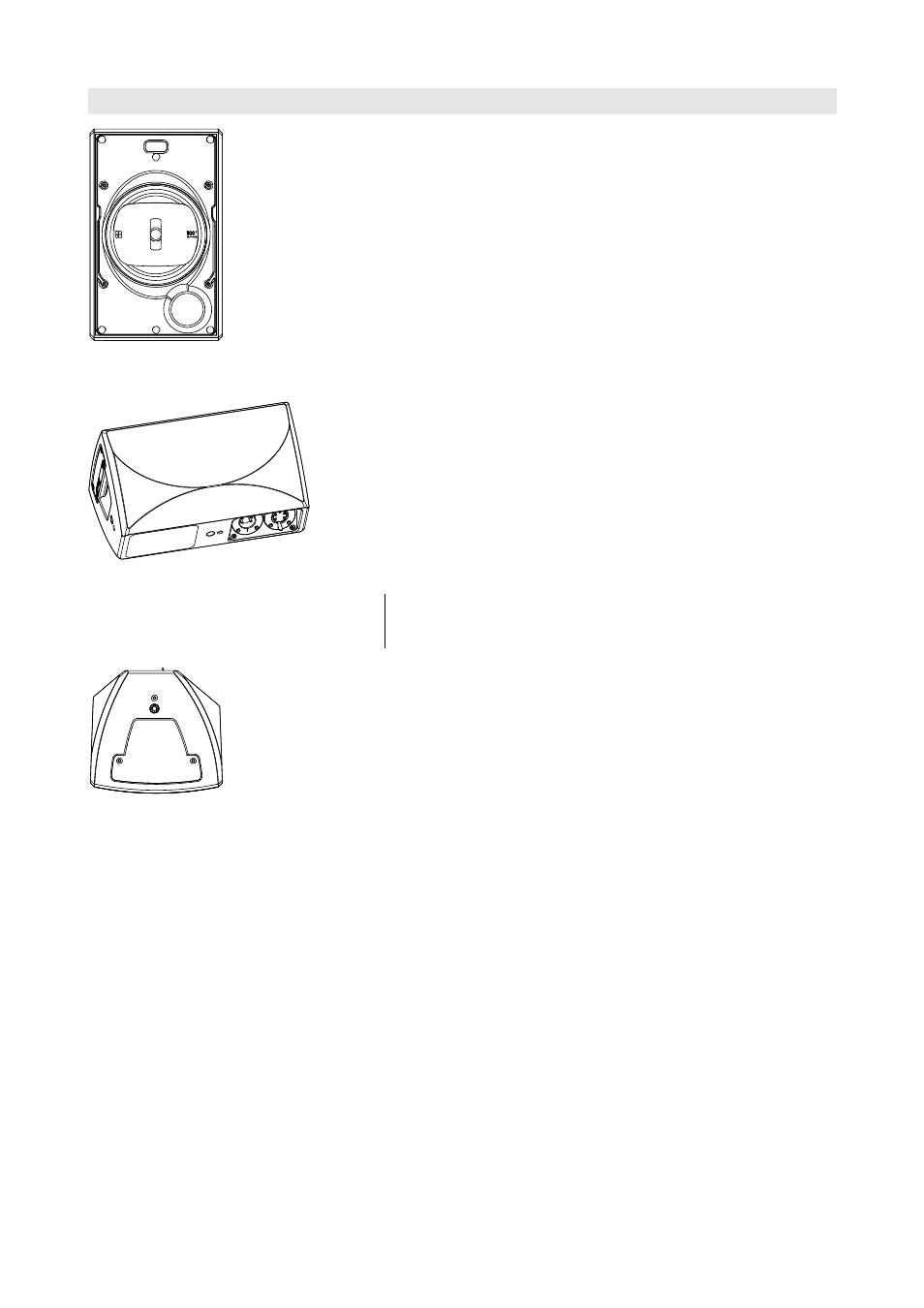

Fig. 1: E6 Lautsprecher
Fig. 2: E6 Aufstellung als Bühnenmonitor
Der E6 Lautsprecher ist ein multifunktionales Hochleistungssystem mit
koaxialer 6,5”/1”-Treiber-Anordnung, Neodym-Magneten und einem
integrierten CD-Horn. Der Abstrahlwinkel des Horns beträgt 100° x 55°
(hor. x vert.). Das Horn kann werkzeuglos um 90° gedreht werden,
wodurch der Abstrahlwinkel auf 55° x 100° verändert wird.
Der E6 ist ein 2-Weg-System mit integrierter passiver Frequenzweiche.
Der Frequenzgang erstreckt sich von 85 Hz bis 20 kHz.
Das Gehäuse wird im Spritzgussverfahren aus Polyamid hergestellt und
ist mit schwarzer schlag- und wetterfester Farbe lackiert. Die Gehäuse-
form erlaubt sowohl senkrechte oder waagrechte Ausrichtung als auch
die Aufstellung als Bodenmonitor.
Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt, das mit
akustisch transparenter Gaze hinterlegt ist. Um das Horn zu drehen,
lässt sich das Frontgitter einfach ohne Werkzeug abnehmen.
Im Gehäuse sind ein Griff und vier M8 Gewindeeinsätze integriert. Die
Gewindeeinsätze dienen zur Aufnahme von Montagezubehör wie dem
Z5377 E6 Schwenkbügel, Z5378 E6 Querbügel sowie eines
Sicherungsseils (Safety).
Für den Einsatz als Bühnenmonitor ist die Anschlussplatte im Gehäuse
versenkt und geneigt montiert. Die Lautsprecherrückseite muss so
ausgerichtet sein, dass sich die Anschlussplatte auf der rechten Seite
befindet.
HINWEIS
:
Betreiben Sie E6 Lautsprecher nur mit einem korrekt konfigurierten d&b
Verstärker. Andernfalls besteht die Gefahr einer Beschädigung der
Komponenten.
Fig. 3: E6 SC/WR Versionen,
Draufsicht
E6 Gehäuseoptionen
Lautsprecher in der Option "RAL-Farben" (SC) können in allen Farben
nach RAL-Farbtabelle ausgeführt werden. Die Gehäuse werden ohne
Griff geliefert. Die entsprechenden Aussparungen sind durch eine Blind-
platte in Gehäusefarbe abgedeckt. Die Lautsprecher sind mit NL4-
Anschlüssen ausgestattet.
Lautsprecher in der Option Wetterfest (WR) sind schwarz lackiert und
werden ohne Griff geliefert. Sie sind mit einem Festanschluss (PG-
Verschraubung) ausgestattet (5 m H-07-RN-F 2 x 2.5 mm²).
