Abstrahlverhalten

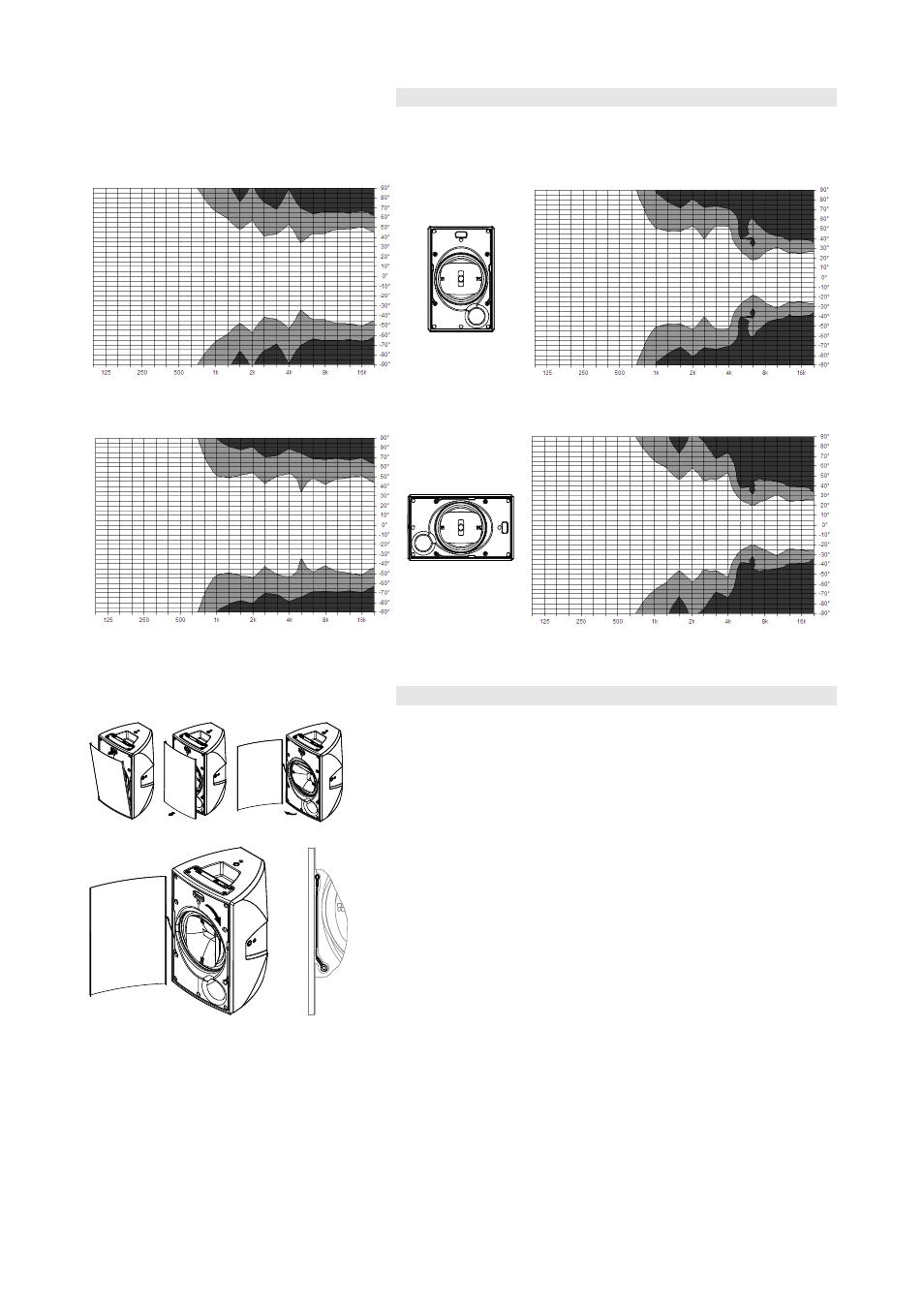

Die folgenden Grafiken zeigen die Abstrahlwinkel eines E6 Laut-
sprechers über die Frequenz anhand von Schalldruck-Isobaren für
– 6 dB und –12 dB.
Fig. 7: Abstrahlcharakteristik E6 horizontal,
Standard Ausrichtung Fig. 8: Abstrahlcharakteristik E6 vertikal,
Standard Ausrichtung
Fig. 9: Abstrahlcharakteristik E6 horizontal,
horizontale Ausrichtung mit gedrehtem Horn Fig. 10: Abstrahlcharakteristik E6 vertikal,
horizontale Ausrichtung mit gedrehtem Horn
Drehen des Hochtonhorns
Das Hochtonhorn kann auf einfache Weise um 90° gedreht werden.
Das Frontgitter ist mit Magneten an der Schallwand befestigt und lässt
sich daher ohne Werkzeug abnehmen. Es wird durch ein zusätzliches
Sicherungsseil gesichert.
Das Frontgitter ist durch eine Öffnung in der Griffschale auf der
Gehäuseoberseite zugänglich.
- Nehmen Sie das Frontgitter ab.
- Greifen Sie das Horn an dessen Außenkanten und drehen Sie das
Horn, bis es in der gewünschten Stellung eingerastet ist.
- Setzen Sie das Frontgitter wieder auf.
Stellen Sie sicher, dass das Sicherungsseil in der Aussparung
zwischen Schallwand und Gehäuse liegt.
