Ti-SUB Riggingkonzept

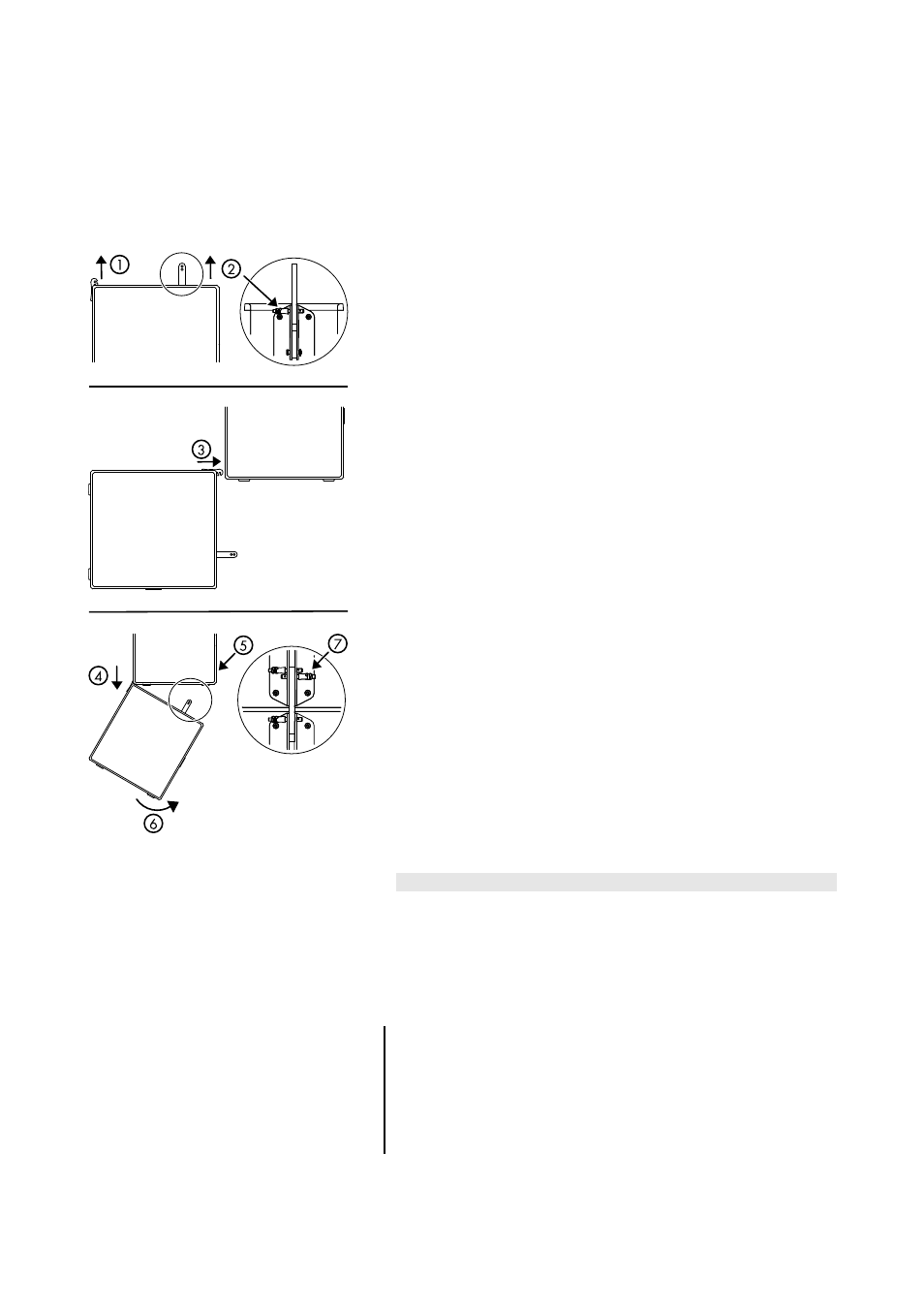

Fig. 2: Aufbau von Ti-SUB Lautsprechern
Ti-Serie Arrays mit Ti-SUBs als oberste Lautsprecher in einem Array
werden mithilfe des Z5370 T-Flugrahmens aufgebaut. Die Aufbaufolge
entspricht der Beschreibung im T-Serie Rigginghandbuch, das mit dem
T Flugrahmen ausgeliefert wird. Ti-SUB Lautsprecher ist allerdings mit
einer anderen Riggingvorrichtung ausgestattet. Das Frontrigging des Ti-
SUB ist mit Haken und Befestigungsbolzen anstelle der Locking Pins
ausgestattet und befindet sich hinter einer Abdeckung in Gehäusefarbe.
Um einen Ti-SUB Lautsprecher am T Flugrahmen oder oben in einem Ti-
Serie Array zu montieren, gehen Sie wie folgt vor:
1. Schieben Sie die Front Links des Lautsprechers heraus.
2. Entriegeln Sie den Locking pin des Rear Link und schieben Sie
den Link bis zu seiner Stopp-Position heraus.
Setzen Sie den Locking Pin wieder ein, damit der Rear Link in
seiner Position arretiert ist.
3. Halten Sie den Lautsprecher in einem Winkel von 90° zum
oberen Lautsprecher/Flugrahmen und haken Sie die Front
Links in die Aufnahmen auf der Vorderseite des oberen Laut-
sprechers ein.
4. Senken Sie den Lautsprecher langsam ab und achten Sie
darauf, dass die Haken korrekt in den Befestigungsbolzen
sitzen.
5. Lösen Sie die Locking Pins am zentralen Riggingstrang auf der
Rückseite des oberen Lautsprechers.
6. Heben Sie die Rückseite des Lautsprechers an und setzen Sie
den Rear Link in den Riggingstrang auf der Rückseite des
oberen Lautsprechers ein.
7. Setzen Sie die zwei Locking Pins für den Rear Link auf der
Rückseite des oberen Lautsprechers ein.
Ti-SUB Gehäuseoptionen
Lautsprecher in der Option "RAL-Farben" (SC) können in allen Farben
nach RAL-Farbtabelle ausgeführt werden. Die Lautsprecher sind mit
NL4-Anschlüssen ausgestattet.
Lautsprecher in der Option Wetterfest (WR) sind schwarz lackiert und
mit einem Festanschluss (PG-Verschraubung) ausgestattet (5 m H-07-
RN-F 2 x 2.5 mm²).
HINWEISE: Die Option Wetterfest ermöglicht einen Betrieb der Lautsprecher unter
wechselnden klimatischen Umgebungsbedingungen, ist jedoch nicht für
einen ungeschützten permanenten Betrieb unter freiem Himmel aus-
gelegt.
- Sehen Sie dafür eine zusätzliche Überdachung der Lautsprecher vor.
- Montieren Sie die Lautsprecher immer auf 0° bzw. abwärts geneigt.
