Anschlüsse, Betrieb mit d6 oder d12 – d&b Ti-SUB Benutzerhandbuch
Seite 6
Anschlüsse
1
2
3
4
5
1
2
3
4
5
Sense Drive
n.c.

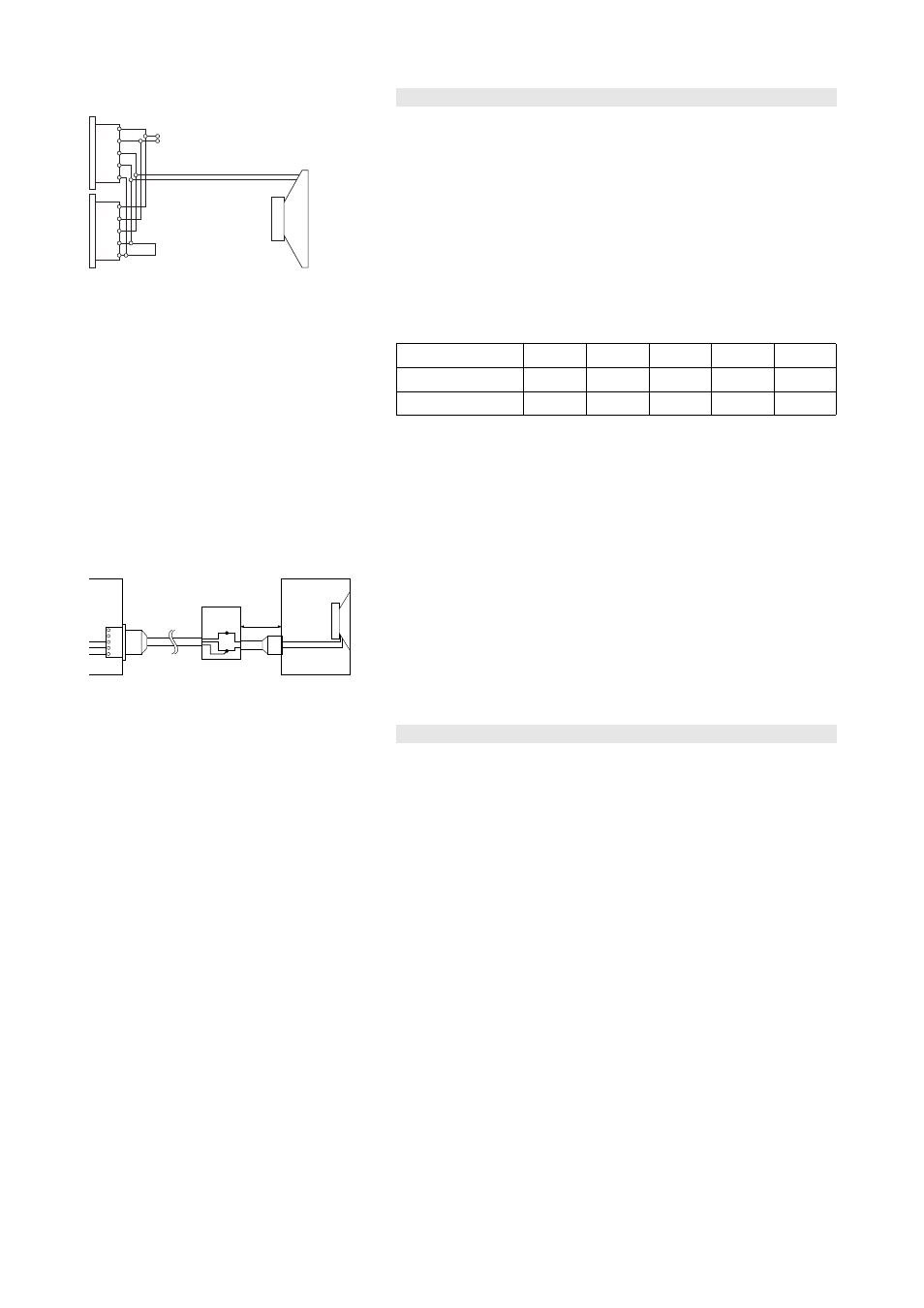

Fig. 3: Verdrahtung der Anschlussbuchsen
Der Ti-SUB verfügt über zwei parallel verdrahtete EP5-Anschlüsse und
belegt die Anschlusspins 3/4 und 5. Pin 5 wird für SenseDrive benutzt
(nur in Verbindung mit dem D12 Verstärker und 5-adriger Anschluss-
leitung). Pin 1/2 sind durch d&b Fullrange-Systeme belegt. Die männ-
liche Buchse dient als Eingang. Über die weibliche Buchse können
weitere Lautsprecher versorgt werden.
Ti-SUB Lautsprecher in der Option Wetterfest (WR) sind mit einem Fest-
anschluss
(PG-Verschraubung)
ausgestattet
(5 m
H-07-RN-F
2 x 2.5 mm²).
Die Pinbelegung von EP5-, NL4- und Festanschlüssen kann der
folgenden Tabelle entnommen werden.
EP5
1
2
3
4
5
NL4
1+
1–
2+
2–
n.a.
Festanschluss (PG)
Braun (+)
Blau (–)
Anschluss von D12 EP5-Ausgängen an fest installierten
Lautsprechern (SenseDrive)
Soll SenseDrive verfügbar sein, müssen D12 Verstärker mit EP5
Anschlüssen verwendet werden.
Im "Mix Top/Sub"-Betrieb müssen Subwoofer mit dem Ausgang B des
D12 verbunden werden.
2-wire cable
(max. 3 m /10 ft)
1
2
3
4
5
–
+
D12
amplifier
EP-5
NL4 /
PG
3
Junction
box
4
5
min. 3-wire cable
–
+
SenseDrive ist bei NL4- bzw. Festanschlüssen (PG) nicht direkt am Laut-
sprecher verfügbar. Der Anschluss der Sense-Leitung (Pin 5) an der
negativen Signalleitung (Pin 4) muss aber nicht zwingend im Laut-
sprecher erfolgen sondern kann auch außerhalb, am nächstgelegenen
Verbindungspunkt zum Lautsprecher (z. B. Anschlusskasten) vorgenom-
men werden. Für eine uneingeschränkte SenseDrive-Funktion sollte die
Verbindung aber nicht weiter als 3 m entfernt erfolgen.
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup T-SUB.
Für den D12 Verstärker steht das Setup im "Dual Channel" und "Mix
TOP/SUB" Modus zur Verfügung.
An einem D6 oder D12 können bis zu zwei Ti-SUB Lautsprecher je
Verstärkerkanal betrieben werden.
Controller-Einstellungen
100 Hz-Schaltung
Bei aktivierter 100 Hz-Funktion wird die obere Grenzfrequenz von
140 Hz auf 100 Hz herabgesetzt.
Ti-SUB Handbuch
(1.0 DE)
Seite 6 von 10
