2.1. Produktbeschreibung
Der V-SUB ist ein kompakter kardioider Hochleistungssubwoofer
für den Betrieb mit d&b Lautsprechern der V-Serie.
Der V-SUB ist mit zwei Langhubtreibern mit Neodym-Magneten
bestückt und besitzt einen integrierten kardioiden Aufbau: Ein 18“-
Treiber in Bassreflexabstimmung strahlt nach vorne und ein 12”-
Treiber in einem 2-Kammer-Bandpass-Design strahlt nach hinten.
Aufgrund dieser Anordnung und Abstimmung wird ein kardioides
Abstrahlverhalten an einem einzigen Verstärkerkanal erzeugt.
Der Frequenzgang erstreckt sich von 37 Hz bis 115/95 Hz.
Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag-
und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Pro‐
tection) versehen. Die Lautsprecherfront ist durch ein stabiles Front‐
gitter geschützt und mit einem akustisch transparenten Schaumstoff
hinterlegt. An den Seitenwänden sind jeweils zwei Transportgriffe
angebracht, und auf der Rückseite befinden sich 4 Transportrollen.
Ein M20 Gewindeeinsatz an der Oberseite des Gehäuses erlaubt
die Montage des d&b Z5013 Kurbelstativs M20 zur Aufnahme
eines Fullrange Lautsprechers.
V-Serie Riggingzubehör und Arrays
Die mechanische Verbindung der Lautsprecher erfolgt vorne über
die Riggingvorrichtungen an beiden Gehäusekanten und über
einen zentralen Strang an der Rückseite der Gehäuse. Alle Rig‐
gingkomponenten sind integraler Bestandteil des Lautsprechers und
lassen sich bei Bedarf ausklappen oder ausfahren. Bei gestackten
V-SUBs dienen die Riggingkomponenten auch dazu, die Lautspre‐
cher untereinander zu verbinden und zu sichern.
Eine ausführliche Beschreibung der V-Serie Riggingkomponenten
sowie der Aufbau von V Arrays findet sich im V-Serie Rigginghand‐
buch, das mit dem V Flugrahmen ausgeliefert wird.
Zur Planung von V Arrays steht die technische Informationsschrift
"TI 385 d&b Line Array Design, ArrayCalc" zur Verfügung, welche
ebenso mit dem V Flugrahmen ausgeliefert wird.
Die d&b ArrayCalc Planungssoftware steht auf der d&b Internet‐
seite unter www.dbaudio.com zum Download zur Verfügung.
Kardioide Abstrahlung
Das kardioide Abstrahlverhalten vermeidet wirkungsvoll uner‐
wünscht abgestrahlte Energie hinter dem Subwoofer. Das Resultat
ist ein deutlich reduziertes Diffusschallfeld im Tieftonbereich und
somit eine extrem präzise Tieftonwiedergabe. Die Subwoofer
können sowohl einzeln als auch in gestellten Kombinationen einge‐
setzt werden. Zwischen benachbarten Systemen oder zu Seiten‐
wänden muss ein Abstand von mindestens 60 cm eingehalten
werden. Werden die Subwoofer vor einer Wand aufgestellt, wird
der Mindestabstand zwischen Wand und Gehäuserückseite durch
die Transportrollen hergestellt.

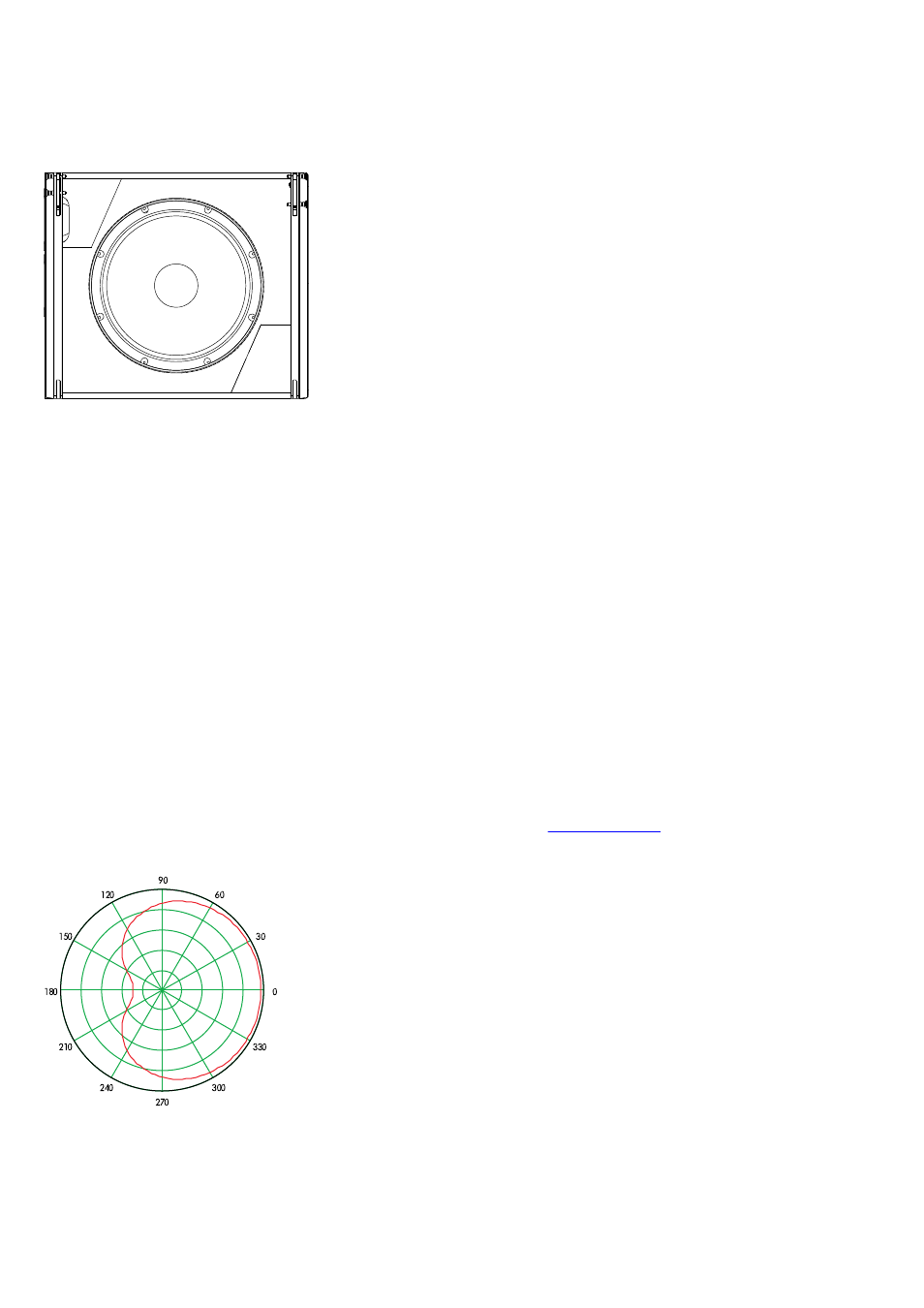

Abb. 1: V-SUB Lautsprecher
Abb. 2: Kardioide Abstrahlung
