2.2. Anschlüsse
Der Lautsprecher verfügt über zwei parallel verdrahtete 4-polige
Anschlüsse. Der V-SUB Lautsprecher belegt die Anschlusspins
2+/2–. Die Pins 1+/1– sind für die V8 oder V12 Lautsprecher
vorgesehen. Die männliche Buchse dient als Eingang. Über die
weibliche Buchse können weitere Lautsprecher versorgt werden.
Der Lautsprecher kann optional auch mit EP5-Anschlüssen ausge‐
stattet werden. Die Pinbelegungen der Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Betrieb mit D80 oder D12
Wählen Sie das Controller-Setup V-SUB.
Für die Verstärker steht das Setup im "Dual Channel" oder "Mix
TOP/SUB" Modus zur Verfügung.
An einem Verstärker im Setup V-SUB können bis zu zwei V-SUB
Lautsprecher am entsprechenden Verstärkerkanal betrieben
werden.
2.3.1. Controller-Einstellungen
Zur akustischen Anpassung kann die Funktion 100 Hz angewählt
werden.
100-Hz-Schaltung
Bei aktivierter 100-Hz-Schaltung wird die obere Grenzfrequenz
von 115 Hz auf 95 Hz herabgesetzt.
Damit ist der V-SUB für den aktiven Betrieb mit V-Serie Systemen im
Fullrange-Modus eingestellt. Der 100-Hz-Modus kann auch
gewählt werden, um Kopplungseffekte zwischen eng gekoppelten
V-SUB und im CUT-Modus betriebenen V-Serie Lautsprechern zu
kompensieren. Für T-Serie Lautsprecher wird der Standardmodus
empfohlen.

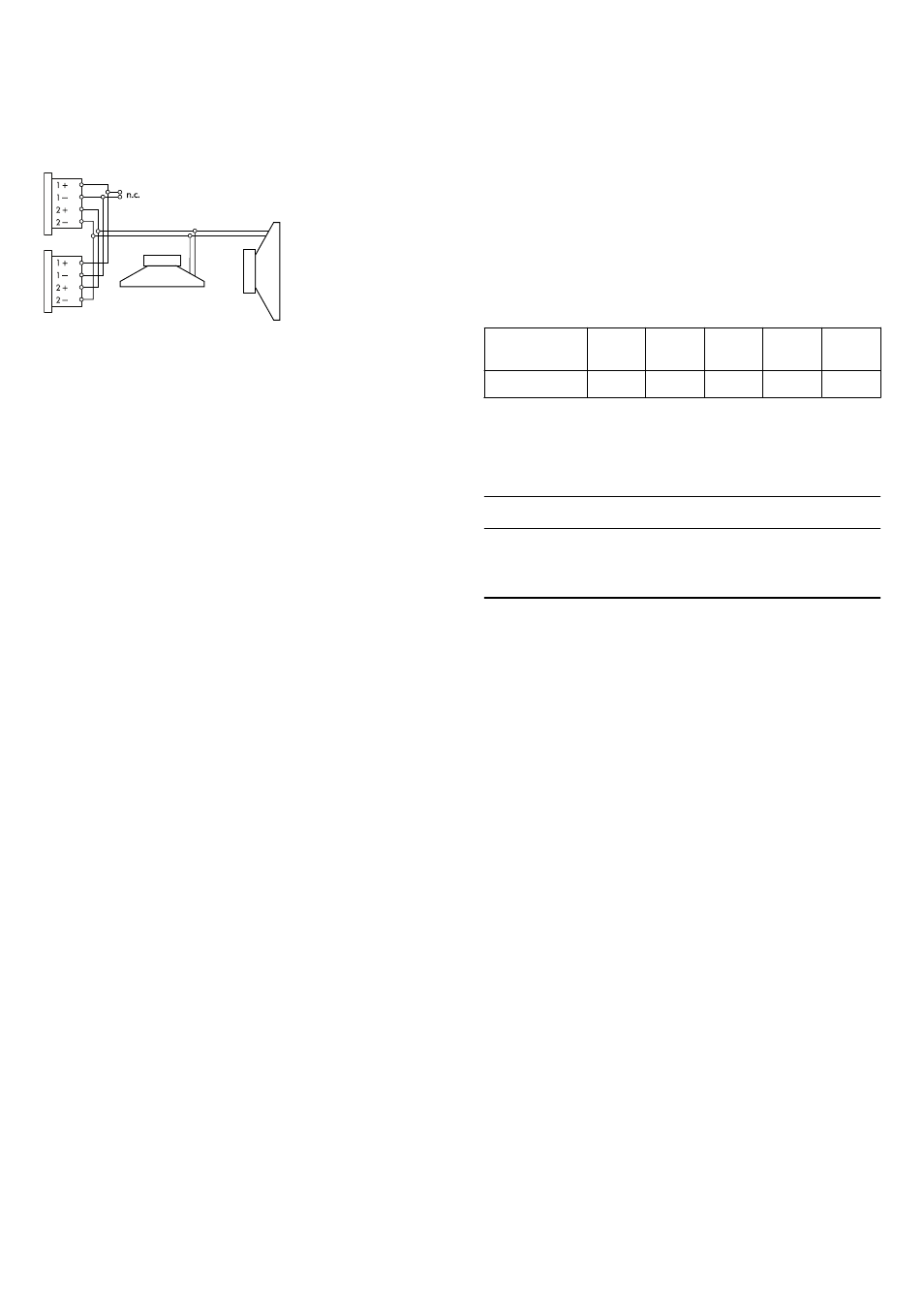

Abb. 3: Verdrahtung der Anschlussbuchsen
