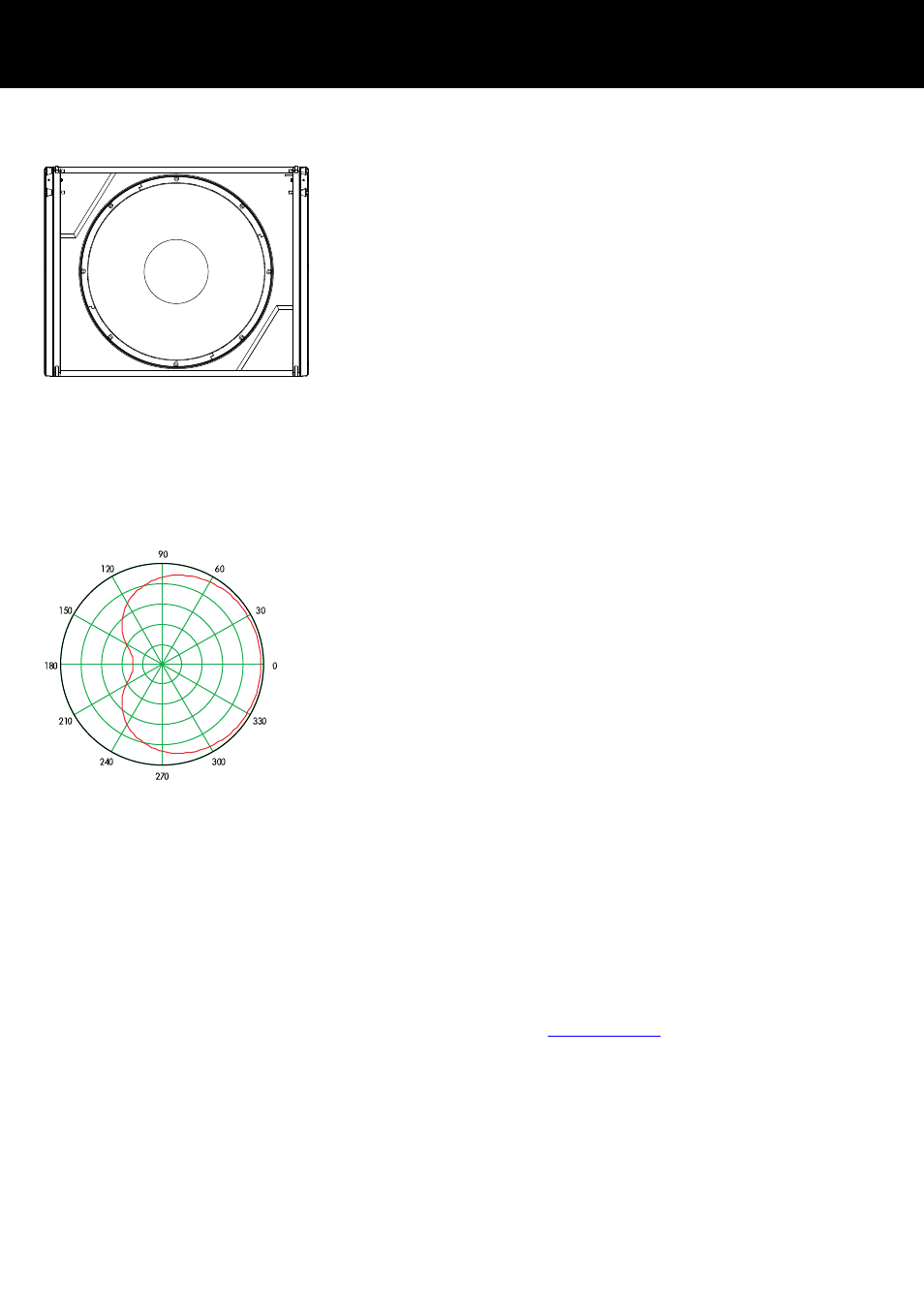

2.1. Produktbeschreibung
Der Y-SUB ist ein kompakter kardioider Hochleistungssubwoofer für
den Betrieb mit d&b Y-Serie Lautsprechern.
Der Y-SUB ist mit zwei Langhubtreibern mit Neodym-Magneten
bestückt und besitzt einen integrierten kardioiden Aufbau: Ein 18"-
Treiber in Bassreflexabstimmung strahlt nach vorne und ein 12"-
Treiber in einem 2-Kammer-Bandpass-Design strahlt nach hinten.
Aufgrund dieser Anordnung und Abstimmung wird ein kardioides
Abstrahlverhalten an einem einzigen Verstärkerkanal erzeugt.
Der Frequenzgang erstreckt sich von 39 Hz bis 140/110 Hz.
Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag-
und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Pro‐
tection) versehen. Die Lautsprecherfront ist durch ein stabiles Front‐
gitter geschützt, das mit einem akustisch transparenten Schaumstoff
hinterlegt ist. An den Seitenwänden sind jeweils zwei Transport‐
griffe angebracht, und auf der Rückseite befinden sich 4 Transport‐
rollen. Ein M20 Gewindeeinsatz an der Oberseite des Gehäuses
erlaubt die Montage eines Lautsprecherstativs oder der Z5396 Y
Grundplatte zur Aufnahme eines TOP-Lautsprechers.
Kardioide Abstrahlung
Die kardioide Abstrahlung vermeidet wirkungsvoll unerwünscht
abgestrahlte Energie hinter dem Subwoofer. Das Resultat ist ein
deutlich reduziertes Diffusschallfeld im Tieftonbereich und somit
eine außerordentlich präzise Tieftonwiedergabe. Die Subwoofer
können sowohl einzeln als auch in gestellten Kombinationen einge‐
setzt werden. Zwischen benachbarten Systemen oder zu Seiten‐
wänden muss ein Abstand von mindestens 60 cm eingehalten
werden. Werden die Subwoofer vor einer Wand aufgestellt, wird
der Mindestabstand zwischen Wand und Gehäuserückseite durch
die Transportrollen hergestellt.
Y-Serie Riggingzubehör und Arrays
Die mechanische Verbindung der Lautsprecher erfolgt vorne über
die Riggingvorrichtungen an beiden Gehäusekanten und über
einen zentralen Strang an der Rückseite der Gehäuse. Alle Rig‐
gingkomponenten sind integraler Bestandteil des Lautsprechers und
lassen sich bei Bedarf ausklappen oder ausfahren. Bei gestackten
Y-SUBs dienen die Riggingkomponenten auch dazu, die Lautspre‐
cher untereinander zu verbinden und zu sichern.
Eine ausführliche Beschreibung der Y-Serie Riggingkomponenten
sowie der Aufbau von Y-Serie Arrays findet sich im Y-Serie Rigging‐
handbuch, das mit dem Y Flugrahmen ausgeliefert wird.
Zur Planung von Y-Serie Arrays steht die technische Informations‐
schrift "TI 385 d&b Line Array Design, ArrayCalc" zur Verfügung,
welche ebenso mit dem Y Flugrahmen ausgeliefert wird.
Die d&b ArrayCalc Planungssoftware steht auf der d&b Internet‐
seite unter www.dbaudio.com zum Download zur Verfügung.
Kardioide Abstrahlung
