2.1. Produktbeschreibung
Der Yi-SUB ist ein kompakter kardioider Hochleistungssubwoofer
für den Betrieb mit d&b Yi-Serie Lautsprechern.
Der Yi-SUB ist mit zwei Langhubtreibern mit Neodym-Magneten
bestückt und besitzt einen integrierten kardioiden Aufbau: Ein 18"-
Treiber in Bassreflexabstimmung strahlt nach vorne und ein 12"-
Treiber in einem 2-Kammer-Bandpass-Design strahlt nach hinten.
Aufgrund dieser Anordnung und Abstimmung wird ein kardioides
Abstrahlverhalten an einem einzigen Verstärkerkanal erzeugt.
Der Frequenzgang erstreckt sich von 39 Hz bis 140/110 Hz.

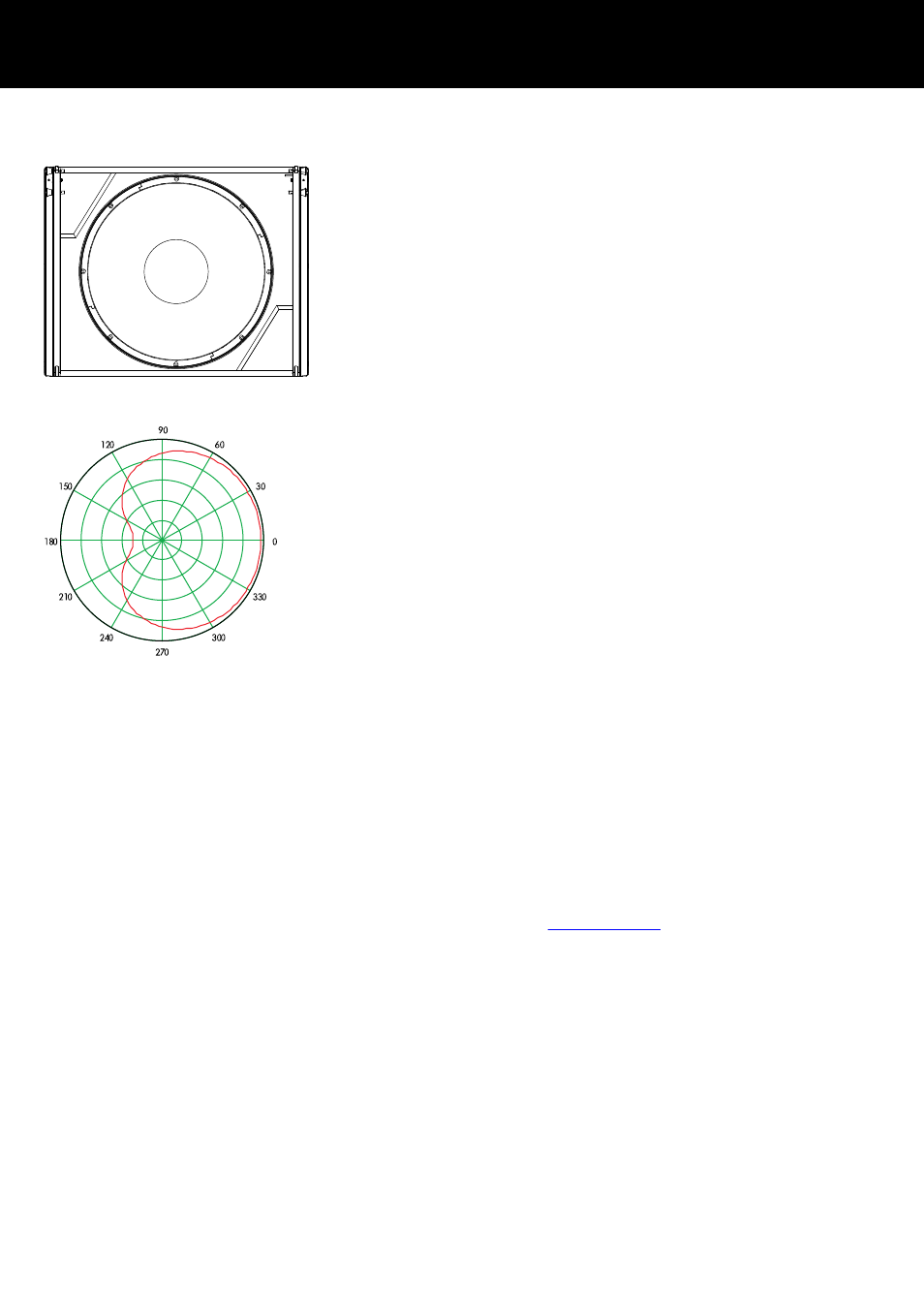

Kardioide Abstrahlung
Die kardioide Abstrahlung vermeidet wirkungsvoll unerwünscht
abgestrahlte Energie hinter dem Subwoofer. Das Resultat ist ein
deutlich reduziertes Diffusschallfeld im Tieftonbereich und somit
eine außerordentlich präzise Tieftonwiedergabe. Die Subwoofer
können sowohl einzeln als auch in gestellten Kombinationen einge‐
setzt werden. Zwischen benachbarten Systemen oder zu Seiten‐
wänden muss ein Abstand von mindestens 60 cm eingehalten
werden. Werden die Subwoofer vor einer Wand aufgestellt, wird
der Mindestabstand zwischen Wand und Gehäuserückseite durch
die Transportrollen hergestellt.
Yi-Serie Riggingzubehör und Arrays
Die mechanische Verbindung der Lautsprecher erfolgt vorne über
die Riggingvorrichtungen an beiden Gehäusekanten und über
einen zentralen Strang an der Rückseite der Gehäuse. Alle Rig‐
gingkomponenten sind integraler Bestandteil des Lautsprechers und
lassen sich bei Bedarf ausklappen oder ausfahren. Bei gestackten
Yi-SUBs dienen die Riggingkomponenten auch dazu, die Lautspre‐
cher untereinander zu verbinden und zu sichern.
Eine ausführliche Beschreibung der Yi-Serie Riggingkomponenten
sowie der Aufbau von Yi-Serie Arrays findet sich im Yi-Serie Rig‐
ginghandbuch, das mit den entsprechenden Yi Montagerahmen
ausgeliefert wird.
Zur Planung von Yi-Serie Arrays steht die technische Informations‐
schrift "TI 385 d&b Line Array Design, ArrayCalc" zur Verfügung,
welche mit dem Y Flugrahmen ausgeliefert wird.
Die d&b ArrayCalc Planungssoftware steht auf der d&b Internet‐
seite unter
www.dbaudio.com
zum Download zur Verfügung.
Kardioide Abstrahlung
