Seite 6

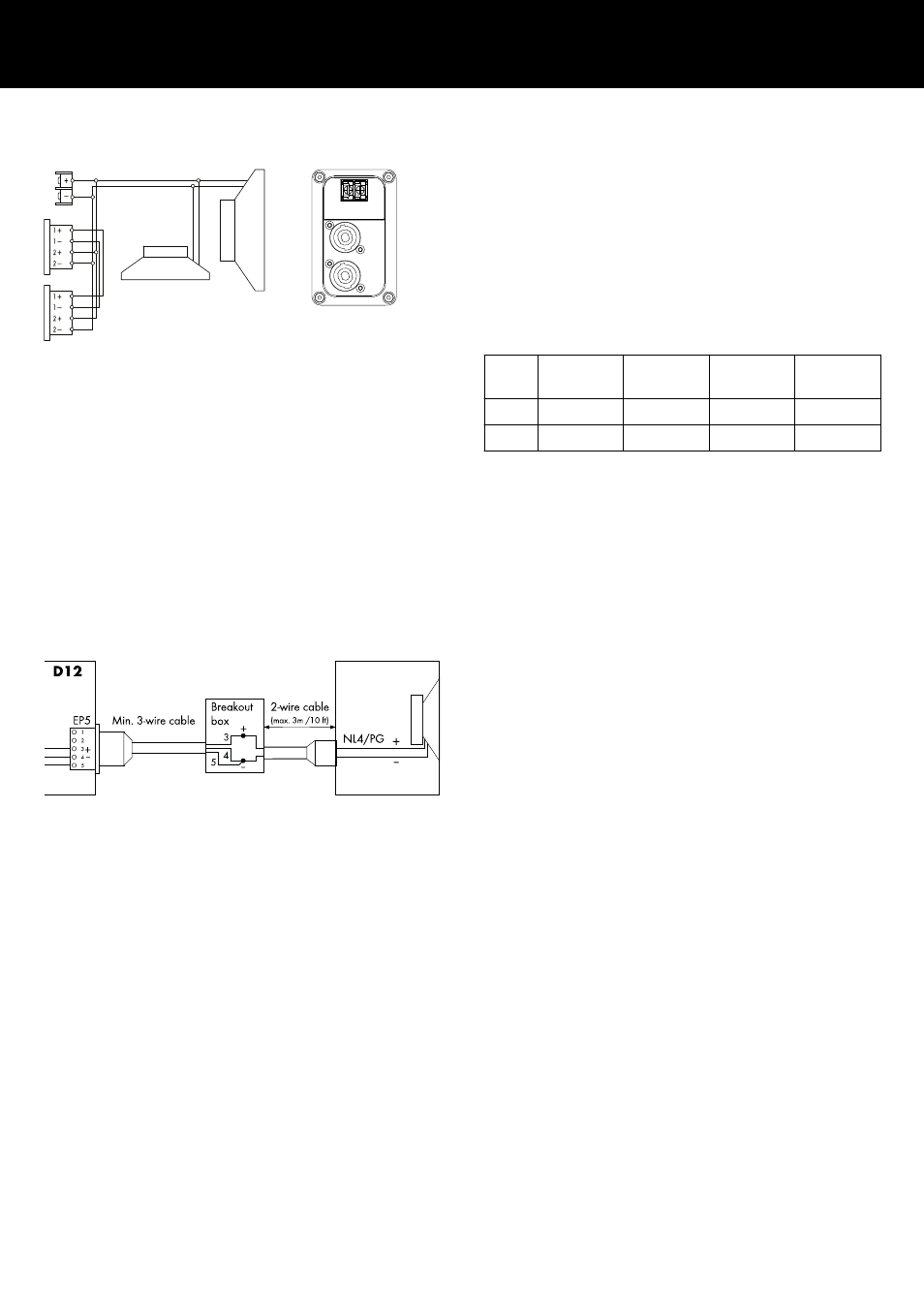

2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NL4 M-
Anschlüsse und einen zweipoligen Schraubanschluss (ST). Sie
belegen die Anschlusspins 2+/2–. Pins 1+/1– sind für Fullrange-
Systeme vorgesehen.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan‐
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2
,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4
M
1+
1–
2+
2–
ST
n.a.
n.a.
+
–
PG
n.a.
n.a.
Braun (+)
Blau (–)
d&b SenseDrive
Die SenseDrive-Funktion im D12 Verstärker dient dazu, die Eigen‐
schaften des Lautsprecherkabels elektrisch zu kompensieren. Sen‐
seDrive erfordert eine zusätzliche Sense-Leitung und kann daher
bei anwendbaren Lautsprechern nur in Verbindung mit EP5-
Anschlüssen und 5-adriger Verkabelung eingesetzt werden.
Hinweis: Wird der D12 im Mix TOP/SUB-Modus betrieben,
ist die SenseDrive-Funktion nur am Ausgang B verfügbar.
Bei Festinstallationen kann SenseDrive auch bei Lautsprechern mit
NL4 Anschlüssen oder Festanschlüssen (PG) eingesetzt werden.
Die Verbindung der negativen Signalleitung (EP5 Pin 4 des ent‐
sprechenden D12 Ausgangs) zur SenseDrive-Leitung (EP5 Pin 5
des entsprechenden D12 Ausgangs) erfolgt über eine Breakout-
Box in der Nähe des Lautsprechers. Für eine uneingeschränkte
SenseDrive-Funktion sollte die Verbindung nicht mehr als 3 m vom
Lautsprecher entfernt erfolgen.
d&b LoadMatch
Beginnend mit dem D80 Verstärker ermöglicht die LoadMatch-
Funktion, die Eigenschaften des Lautsprecherkabels elektrisch zu
kompensieren, ohne dass eine zusätzliche Sense-Leitung eingesetzt
werden muss. Für alle anwendbaren Lautsprecher ist die Load‐
Match-Funktion daher unabhängig vom Anschlusstyp.
Festanschluss
Im Lieferumfang des Yi-SUB Lautsprechers ist eine Abdeckplatte
[1]
und eine Kabeldurchführung
[2] enthalten. Für Anwendungen im
Innenbereich kann damit ggf. die Anschlussplatte verdeckt werden.
Für Anwendungen im Außenbereich muss die Abdeckplatte ver‐
wendet werden, um einen IP-Schutzgrad von 34 zu erreichen.
Verdrahtung der Anschlussbuchsen
