2.1. Produktbeschreibung
Yi7P und Yi10P sind passive 2-Weg-Lautsprecher, bestehend aus
zwei 8"-Tieftontreibern und einem 1.4"-Hochton-Kompressions‐
treiber an einem drehbaren CD-Horn. Die Abstrahlcharakteristik
des Horns beträgt 75° x 40° bzw. 110° x 40° (h x v). Der Fre‐
quenzumfang erstreckt sich von 59 Hz bis über 18 kHz.
Die zwei 8"-Neodym-Lautsprecher in Dipolar-Anordnung ermögli‐
chen ein außergewöhnlich kontrolliertes vertikales Abstrahlver‐
halten auch zu tiefen Frequenzen hin.
Eigens entwickelte strömungsoptimierte Ports ermöglichen eine
erheblich verbesserte, effiziente Tieftonwiedergabe.
An der Ober- und Unterseite des Gehäuses befinden sich jeweils
zwei M10 Gewindeeinsätze zur Aufnahme verschiedener Rigging‐
komponenten, wie z.B. dem Z5398 YP Querbügel, dem Z5399 YP
Montagebügel, dem Z5354 E8/E12 Flugadapter oder dem
Z5020/25 Flugadapter 02/03.
2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NL4 M-
Anschlüsse und einen zweipoligen Schraubanschluss (ST). Sie
belegen die Anschlusspins 1+/1–. Pins 2+/2– sind für aktiv
getrennte Subwoofer vorgesehen.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan‐
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2 ,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4
M
1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Braun (+) Blau (–) n.a. n.a.
Festanschluss
Im Lieferumfang der Yi7P und Yi10P Lautsprecher ist eine Abdeck‐
platte [1] und eine Kabeldurchführung [2] enthalten. Für Anwen‐
dungen im Innenbereich kann damit ggf. die Anschlussplatte ver‐
deckt werden. Für Anwendungen im Außenbereich muss die
Abdeckplatte verwendet werden, um einen IP-Schutzgrad von 34
zu erreichen.
passive
crossover

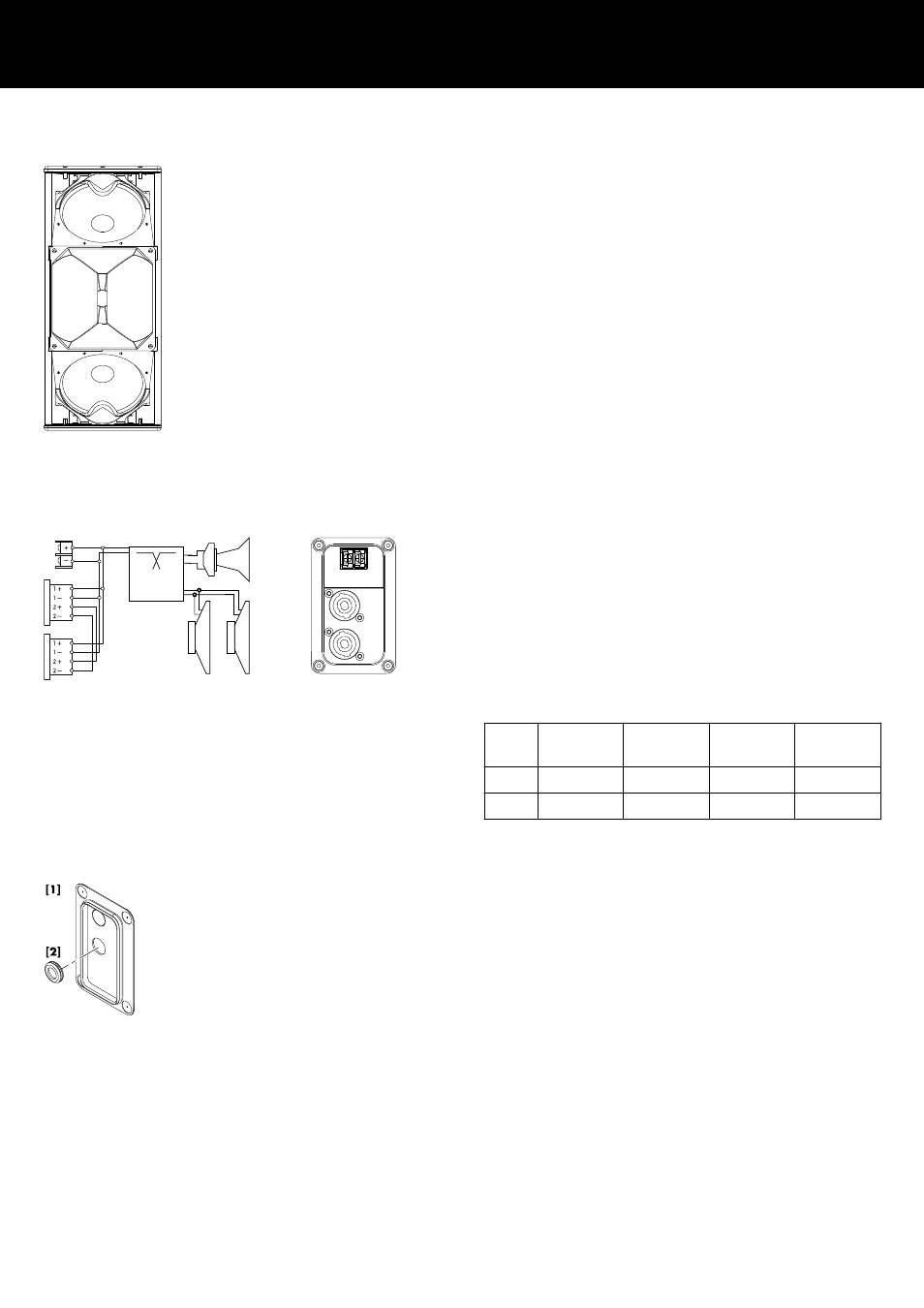

Verdrahtung der Anschlussbuchsen
Abdeckplatte und Kabeldurchführung
2. Yi7P/Yi10P Lautsprecher
d&b Yi7P/Yi10P Handbuch 1.1 de 5
