Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2)

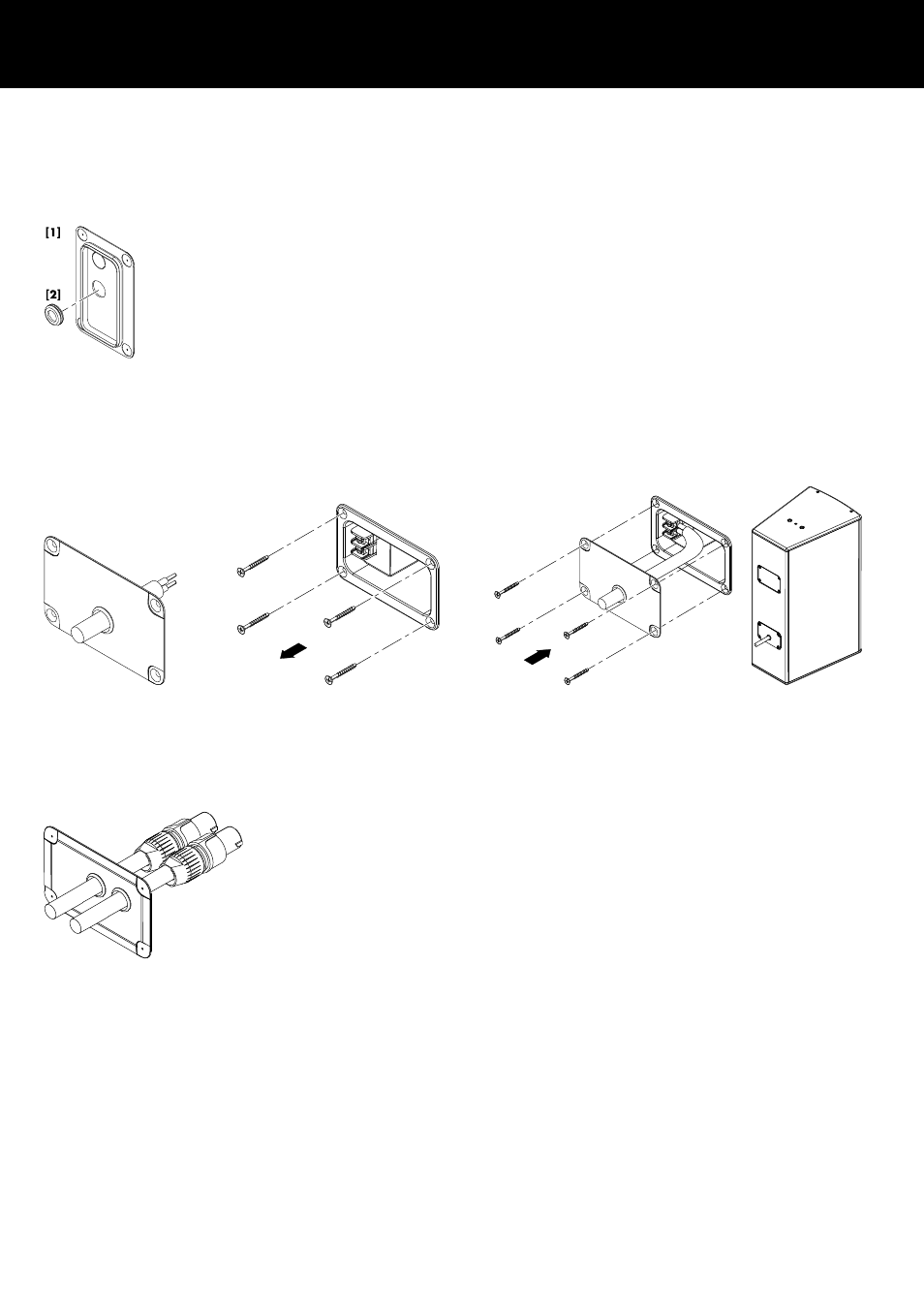

1. Brechen Sie die vorgestanzte Aussparung in der Abdeckplatte
[1] aus, und setzen Sie die Kabeldurchführung [2] ein.
2. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein.
3. Entfernen Sie die vier Schrauben der Anschlussplatte.
4. Schließen Sie die Anschlussleitung am Schraubanschluss an.
Þ Beachten Sie die richtige Polarität!
5. Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus‐
sparung der Anschlussplatte abschließt.
6. Befestigen Sie schließlich die Abdeckplatte und die Anschluss‐
platte mit allen vorhandenen Schrauben.
Schritt 2 Schritt 3 Schritt 4/5 Schritt 6
Festanschluss
NL4-Anschluss mit Abdeckplatte
Die beiden NL4-Anschlüsse der Lautsprecher sind versenkt ange‐
bracht und ermöglichen so die Verwendung der Abdeckplatte [1]
auch in Verbindung mit NL4-Kabelsteckern (siehe nebenstehende
Abbildung).
Hinweis: Für diese Option müssen Stecker vom Typ Neutrik
NL4FC verwendet werden.
Um ein Durchschleifen der Lautsprecher zu ermöglichen, ist die
Abdeckplatte mit zwei vorgestanzten Aussparungen versehen.
Sollen NL4-Anschlüsse eingesetzt werden, gehen Sie in gleicher
Weise vor wie unter beschrieben.
Schritt 1
NL4-Anschluss mit Abdeckplatte [1]
d&b Yi7P/Yi10P Handbuch 1.1 de 6
