2.1. Produktbeschreibung

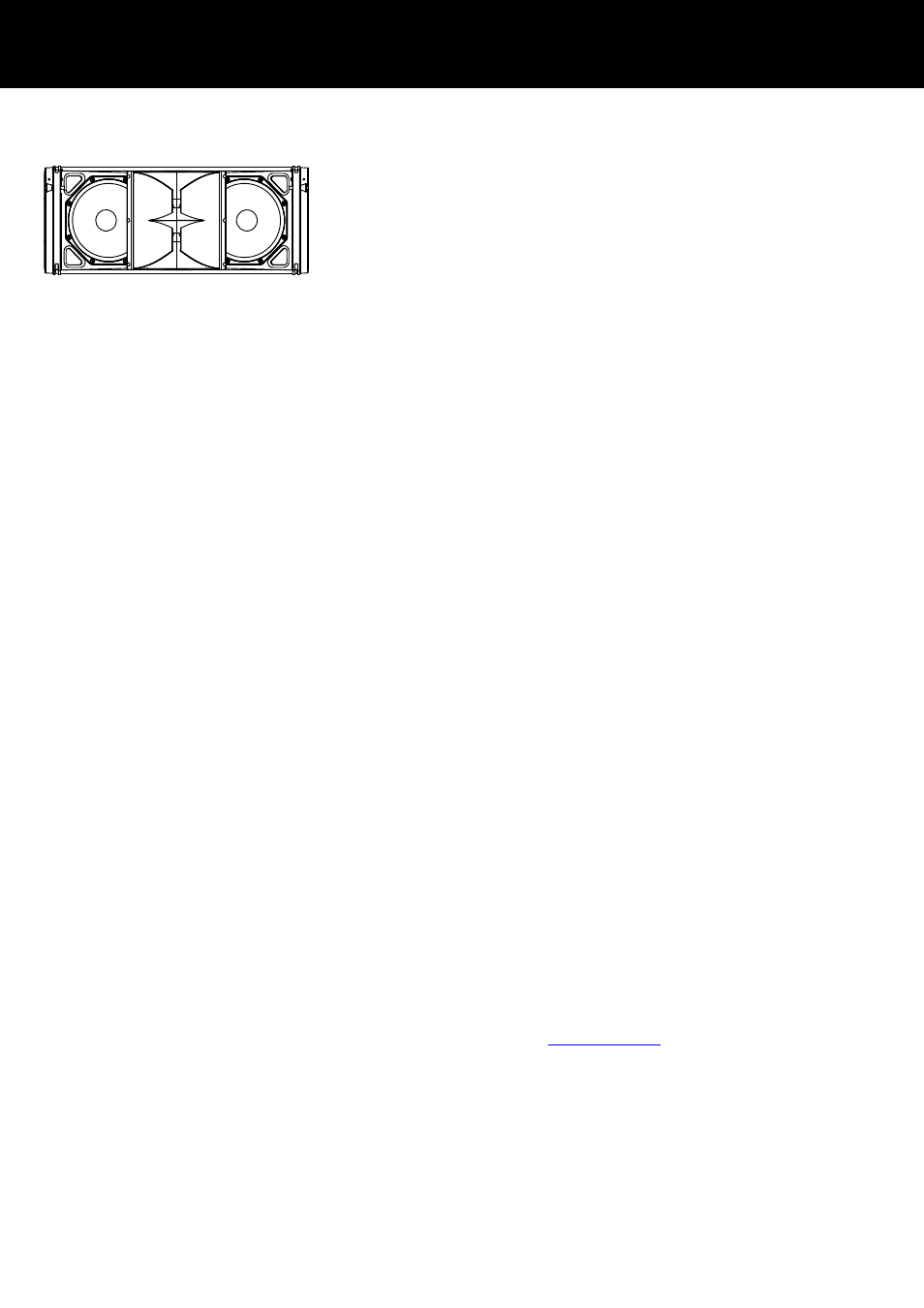

Der Yi8 ist ein Line-Array-Modul für kleinere bis mittelgroße
Beschallungsaufgaben. Mit dem Y Flugrahmen wird der Yi8 Laut‐
sprecher in vertikalen Spalten von bis zu 24 Lautsprechern
geflogen und erzeugt einen horizontalen Abstrahlwinkel von 80°
(Constant Directivity).
Das Yi12 Line-Array-Modul ist mechanisch und akustisch kompa‐
tibel mit dem Yi8 und stellt einen horizontalen Abstrahlwinkel von
120° zur Verfügung.
Die Yi8/Yi12 Lautsprecher sind passive 2-Weg-Systeme, beide
bestückt mit 2 x 8"-Neodym-Tieftontreibern, einem 1.4"-Hochton-
Kompressionstreiber mit einer 3"-Schwingspule, die an ein Horn mit
Wellenformer gekoppelt ist, und einer passiven Frequenzweiche.
Die Zylinderwellensegmente der Systeme im Array koppeln
lückenlos und erzeugen eine kohärente Wellenfront. Die Öffnungs‐
winkel zwischen benachbarten Lautsprechern können in einem
Bereich von 0° bis 14° in 1°-Schritten eingestellt werden.
Die zwei Tieftontreiber in Dipol-Anordnung ermöglichen ein außer‐
gewöhnlich kontrolliertes Abstrahlverhalten auch zu tiefen Fre‐
quenzen hin. Der nominale horizontale Abstrahlwinkel wird bis
500 Hz hinab eingehalten.
Der Frequenzumfang erstreckt sich von 54 Hz bis über 19 kHz.
Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag-
und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Pro‐
tection) versehen. Die Lautsprecherfront ist durch ein stabiles Front‐
gitter geschützt, das mit einem akustisch transparenten Schaumstoff
hinterlegt ist.
Yi-Serie Riggingzubehör und Arrays
Yi-Serie Arrays können aus einer Kombination von Yi8 und Yi12
Lautsprechern und/oder Yi-SUB Kardioid-Subwoofern bestehen.
Die mechanische Verbindung der Lautsprecher erfolgt vorne über
die Riggingvorrichtungen an beiden Gehäusekanten und über
einen zentralen Strang an der Rückseite der Gehäuse. Alle Rig‐
gingkomponenten sind integraler Bestandteil des Lautsprechers und
lassen sich bei Bedarf ausklappen oder ausfahren.
Eine ausführliche Beschreibung der Yi-Serie Riggingkomponenten
sowie der Aufbau von Yi-Serie Arrays findet sich im Yi-Serie Rig‐
ginghandbuch, das mit den entsprechenden Yi Montagerahmen
ausgeliefert wird.
Zur Planung von Yi-Serie Arrays steht die technische Informations‐
schrift "TI 385 d&b Line Array Design, d&b ArrayCalc" zur Verfü‐
gung, welche ebenso mit dem Y Flugrahmen ausgeliefert wird.
Die d&b ArrayCalc Planungssoftware steht auf der d&b Internet‐
seite unter www.dbaudio.com zum Download zur Verfügung.
