2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NL4 M-
Anschlüsse und einen zweipoligen Schraubanschluss (ST). Sie
belegen die Anschlusspins 1+/1–. Pins 2+/2– sind für aktiv
getrennte Subwoofer vorgesehen.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan‐
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2 ,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4
M
1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Braun (+) Blau (–) n.a. n.a.
Festanschluss
Im Lieferumfang der Yi8 und Yi12 Lautsprecher ist eine Abdeck‐
platte [1] und eine Kabeldurchführung [2] enthalten. Für Anwen‐
dungen im Innenbereich kann damit ggf. die Anschlussplatte ver‐
deckt werden. Für Anwendungen im Außenbereich muss die
Abdeckplatte verwendet werden, um einen IP-Schutzgrad von 34
zu erreichen.
Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2)
1. Brechen Sie die vorgestanzte Aussparung in der Abdeckplatte
[1] aus, und setzen Sie die Kabeldurchführung [2] ein.
2. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein.
3. Entfernen Sie die vier Schrauben der Anschlussplatte.
4. Schließen Sie die Anschlussleitung am Schraubanschluss an.
Þ Beachten Sie die richtige Polarität!
5. Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus‐
sparung der Anschlussplatte abschließt.
6. Befestigen Sie schließlich die Abdeckplatte und die Anschluss‐
platte mit allen vorhandenen Schrauben.
passive
crossover

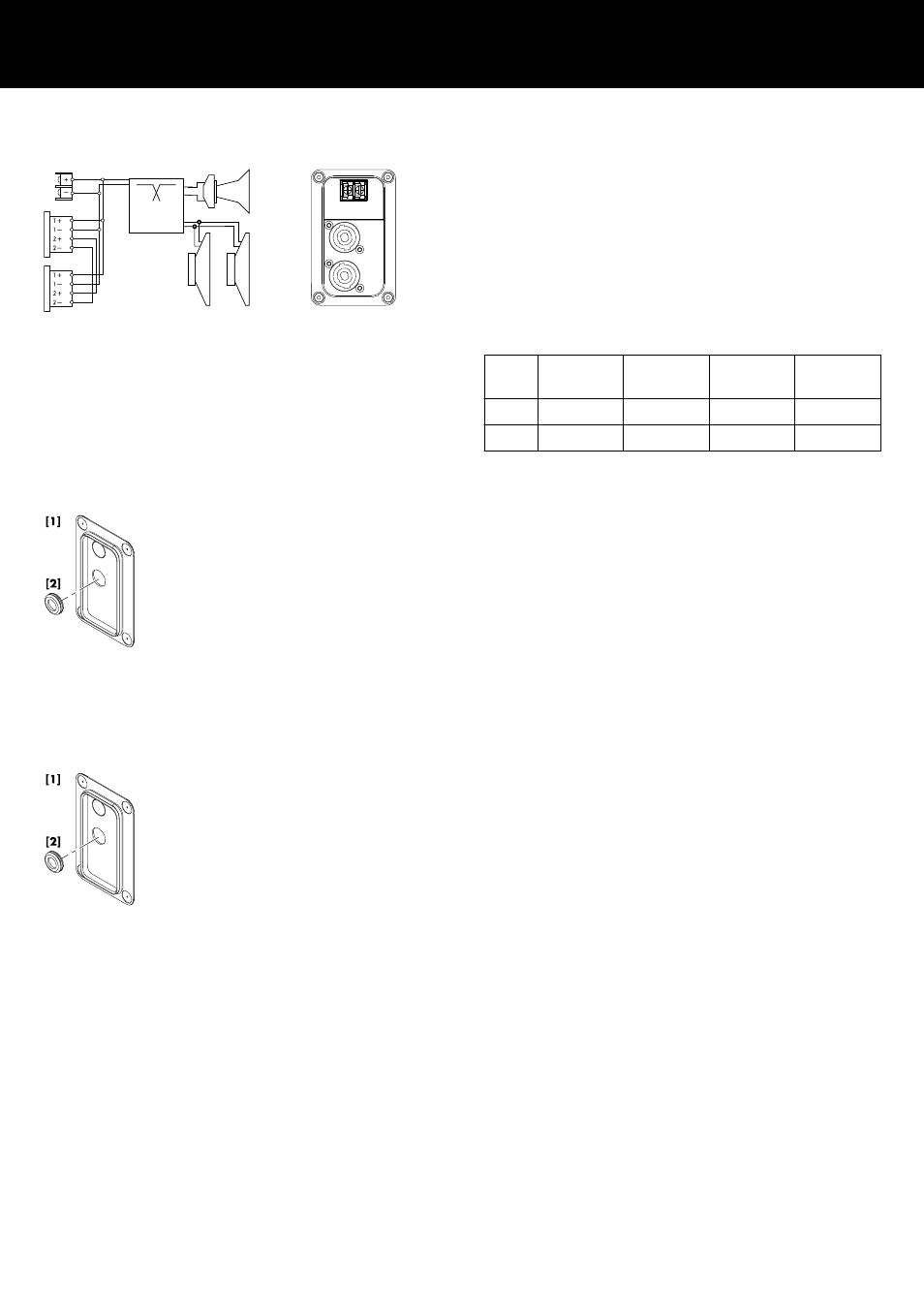

Verdrahtung der Anschlussbuchsen
Abdeckplatte und Kabeldurchführung
Schritt 1
d&b Yi8/Yi12 Handbuch 1.1 de 6
