(4.0D) Z5010 (Version 2)
WARNUNG!
WARNUNG!
Z5010,
TV-Zapfen mit Befestigungsplatte
[1]
[2a]/
[2b]
[3]
[4]

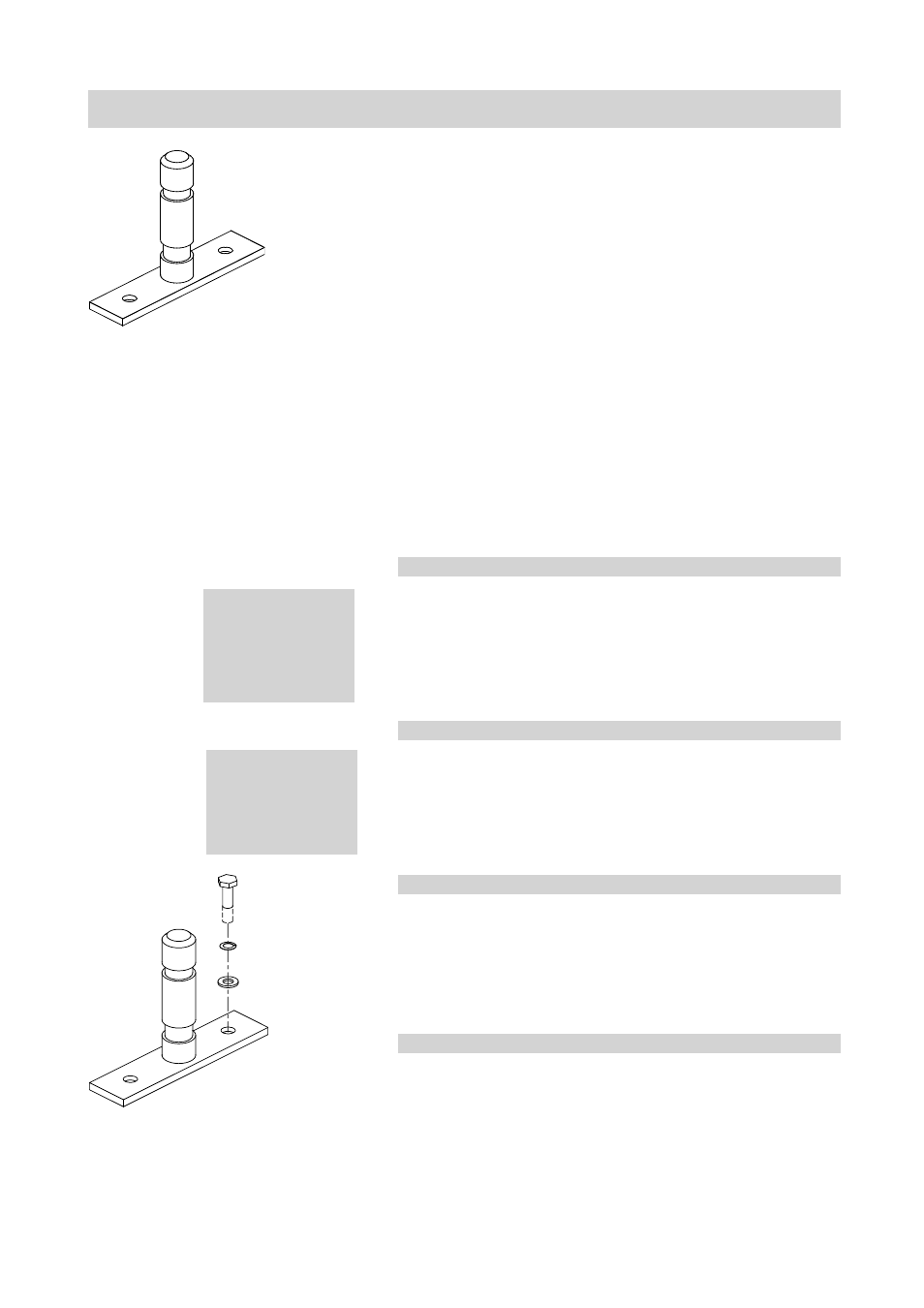

Z5010 TV-Zapfen mit Befestigungsplatte (Version 2)
Der TV-Zapfen mit Befestigungsplatte erlaubt die Befestigung von
Lautsprechern an den in Rundfunkanstalten üblichen Licht-Teleskop-
zügen. Weiterhin ermöglicht er über die Rohrkralle Z5012 (bis
50 kg) die Befestigung an Rohren von 32 mm bis 50 mm Durchmes-
ser.
Neben der Direktmontage über die Gewindeeinsätzen M8 der
Lautsprecher E1 oder E3, kann der Z5010 TV-Zapfen mit den fol-
genden d&b Zubehörteilen zur Lautsprechermontage kombiniert
werden:
− Direktmontage an E1 und E3
− Direktmontage an 2 x E3 mit Z5031 Einfachbeschlag E3
− Z5023 Schwenkbügel 02
− Z0124 Schwenkbügel E1
− Z0126 Querbügel E1
− Z5032 Schwenkbügel E3
− Z5028 Querbügel E3
− Z5030 Winkelbeschlag für 2 x E3
− Z5052 Schwenkbügel CI6/CI9
Sicherheitshinweis
Geflogene Lautsprecher müssen immer mit einer
zweiten, unabhängigen Sicherung gegen Herab- und
/oder Umfallen gesichert werden. Hierzu ist ein weite-
rer Gewindeeinsatz am Lautsprecher zu verwenden,
der z.B. über eine Ringschraube mit dem Karabiner
des Sicherungsseils (Safety) verbunden werden kann.
Belastbarkeit
Die maximal zulässige Nennlast des Z5010 TV-Zap-
fens beträgt 50 kg.
Die belastende Kraft muss dabei senkrecht zur Befe-
stigungsplatte einwirken wirken. Jede Art von Scher-
belastung ist zu vermeiden.
Stückliste Z5010
− 1 x Z5010 TV-Zapfen mit Befestigungsplatte [1]
− 2 x Sechskantschraube DIN 933-M8x18-8.8 [2a]
− 2 x Sechskantschraube DIN 933-M8x25-8.8 [2b]
− 2 x Federing 8.2 [3]
− 2 x U-Scheibe 8.4 [4]
Gewicht Z5010
Das Eigengewicht des TV-Zapfen beträgt 0.87 kg
