WICHTIG!

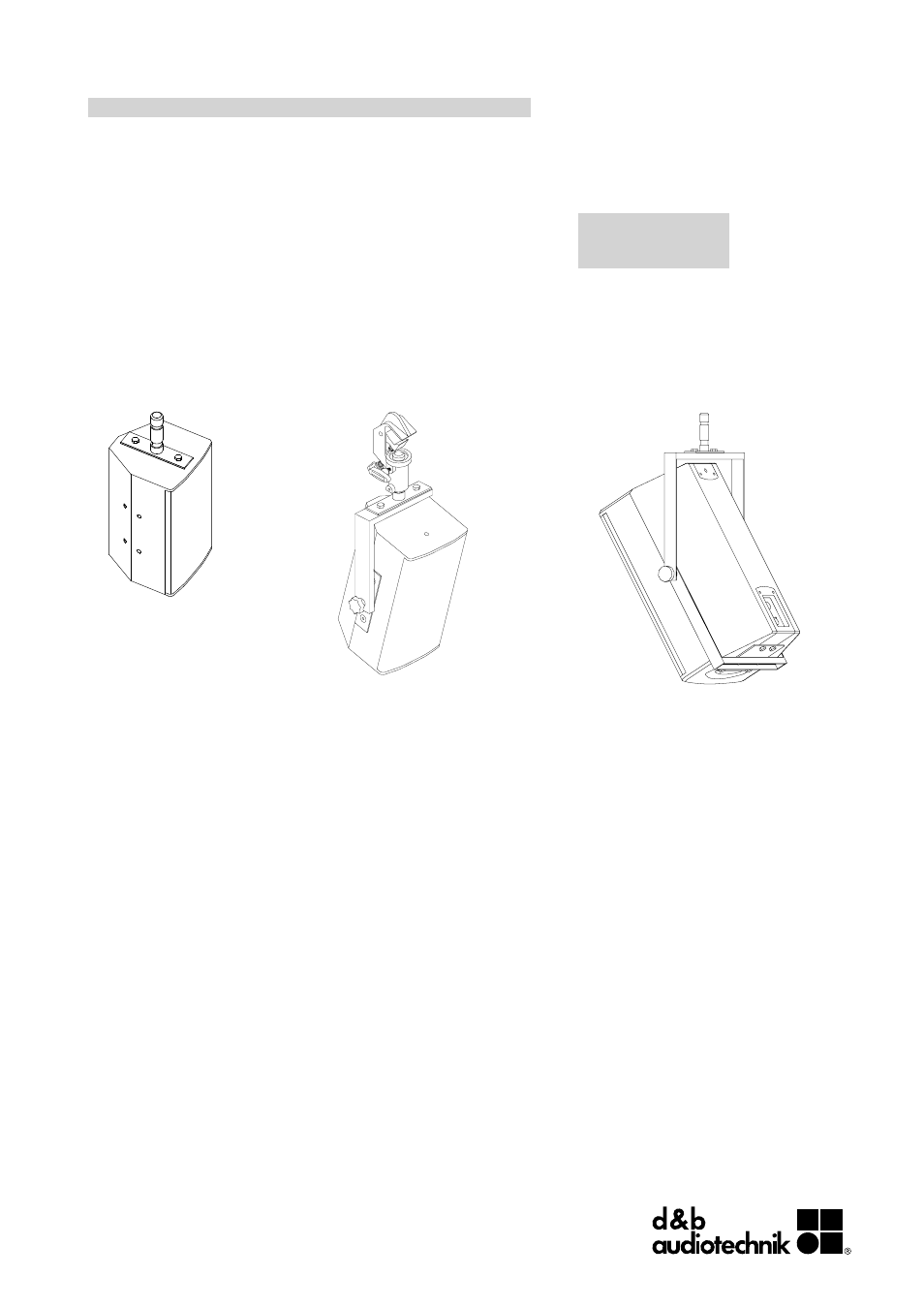

Anwendungsbeispiele
Montage
Der Z5010 TV-Zapfen mit Befestigungsplatte [1] kann direkt an die
Lautsprecher E1 und E3 mit den M8x18 Sechskant-Schrauben [2a]
zusammen mit den Federingen [3] und den Unterlegscheiben [4]
montiert werden.
Bei der Verwendung längerer Schrauben als M8x18 zur Direktmon-
tage an E1 oder E3 werden die Gewindeeinsätze der Lautsprecher
beschädigt und die Gehäuse damit undicht.
Alternativ kann der TV-Zapfen mit Befestigungsplatte an die oben
aufgeführten d&b Zubehörkomponenten mit den M8x25 mm Sechs-
kant-Schrauben [2b] zusammen mit den Ferderringen [3] und Un-
terlegscheiben [4] montiert werden.
