Z5017 Hochlast TV-Zapfen

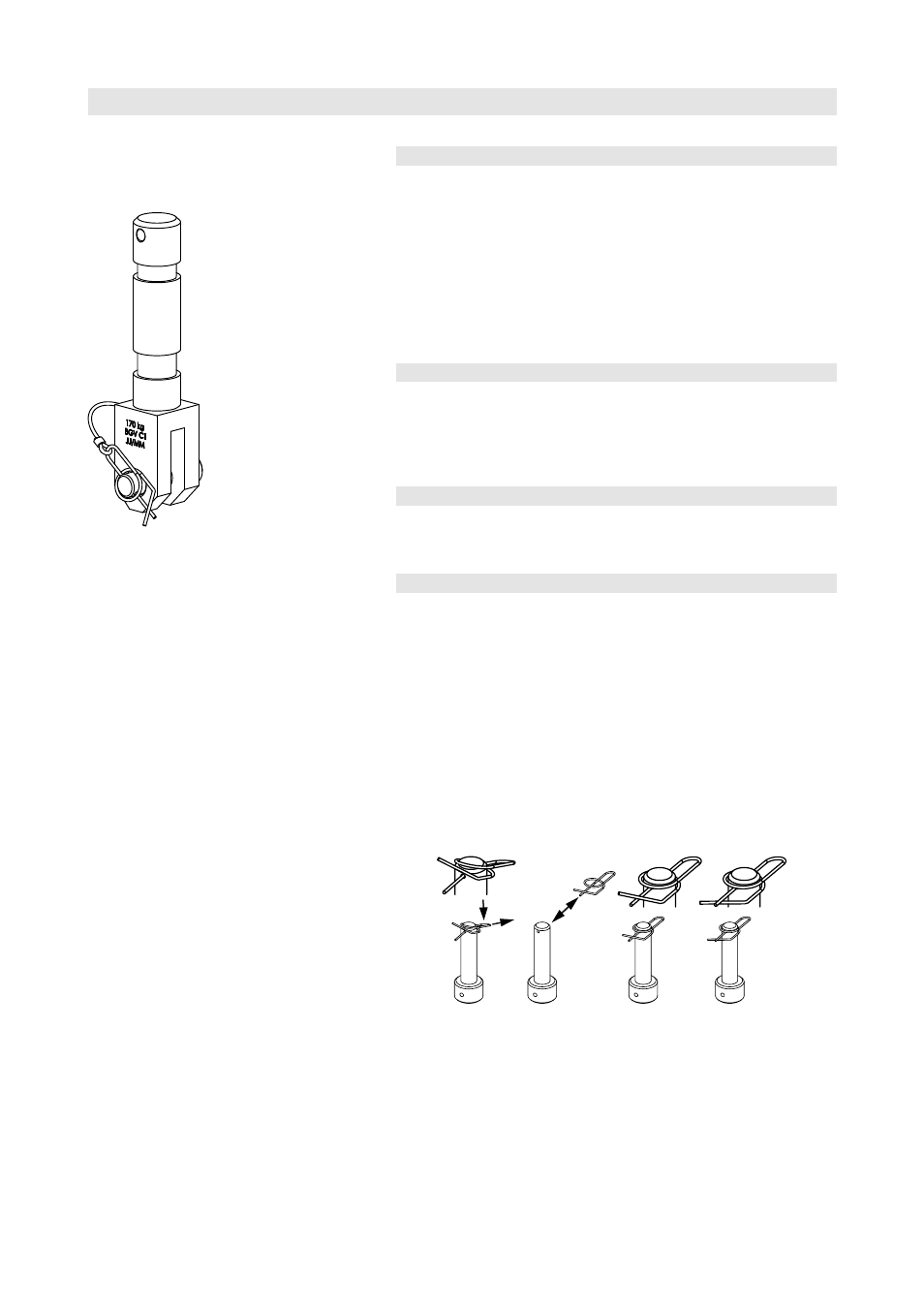

Fig. 1: Z5017 Hochlast TV-Zapfen
1. Produktbeschreibung/Verwendung
Der Z5017 Hochlast TV-Zapfen (nach DIN 15560-24) dient zur
Einpunktaufhängung von d&b Lautsprechern in Verbindung mit:
− Z5090 Single Bar C4/C7/MAX/F2/B1
− Arrays aus MAX-Lautsprechern mittels Z5043 Querbügel MAX und
Z5044 Verbinder.
− Arrays aus Ci-Serie Lausprecher mittels Z5054 Flugadapter
Ci60/Ci90.
2. Belastbarkeit
Der Z5017 Hochlast TV-Zapfen ist für eine Nennlast von 170 kg BGV C1
ausgelegt. Bei Verwendung mit dem Z5090 Single Bar verbleibt eine
Nutzlast von 162 kg. Die Gewichtskraft der Last muss immer senkrecht
nach unten wirken.
3. Lieferumfang
Der Z5017 Hochlast TV-Zapfen wird mit Lastbolzen und
Ringfederstecker zusammen mit dieser Montageanleitung geliefert.
4. Montage
Die Installation darf ausschließlich durch sachkundiges Personal
durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Hängepunkte für den betreffenden Verwendungszweck ausgelegt sind.
Vor jedem Einsatz müssen alle Komponenten einer Prüfung unterzogen
werden. Beachten Sie hierzu Kapitel 5. Pflege und Wartung auf Seite 4.
Wenn auch nur geringste Zweifel an der Funktion und Sicherheit des
TV-Zapfens bestehen, darf dieser nicht eingesetzt werden.
4.1. Funktion des Ringfedersteckers zur Sicherung des
Lastbolzens
Entriegeln Aus-
Einbau
Einrasten Verriegeln
(Lock)
Fig. 2: Funktion des Ringfederstecker (Prinzipdarstellung)
Z5017 Montageanleitung (4.0DE) Seite 3 von 6
