[1b] [1a]
[1]

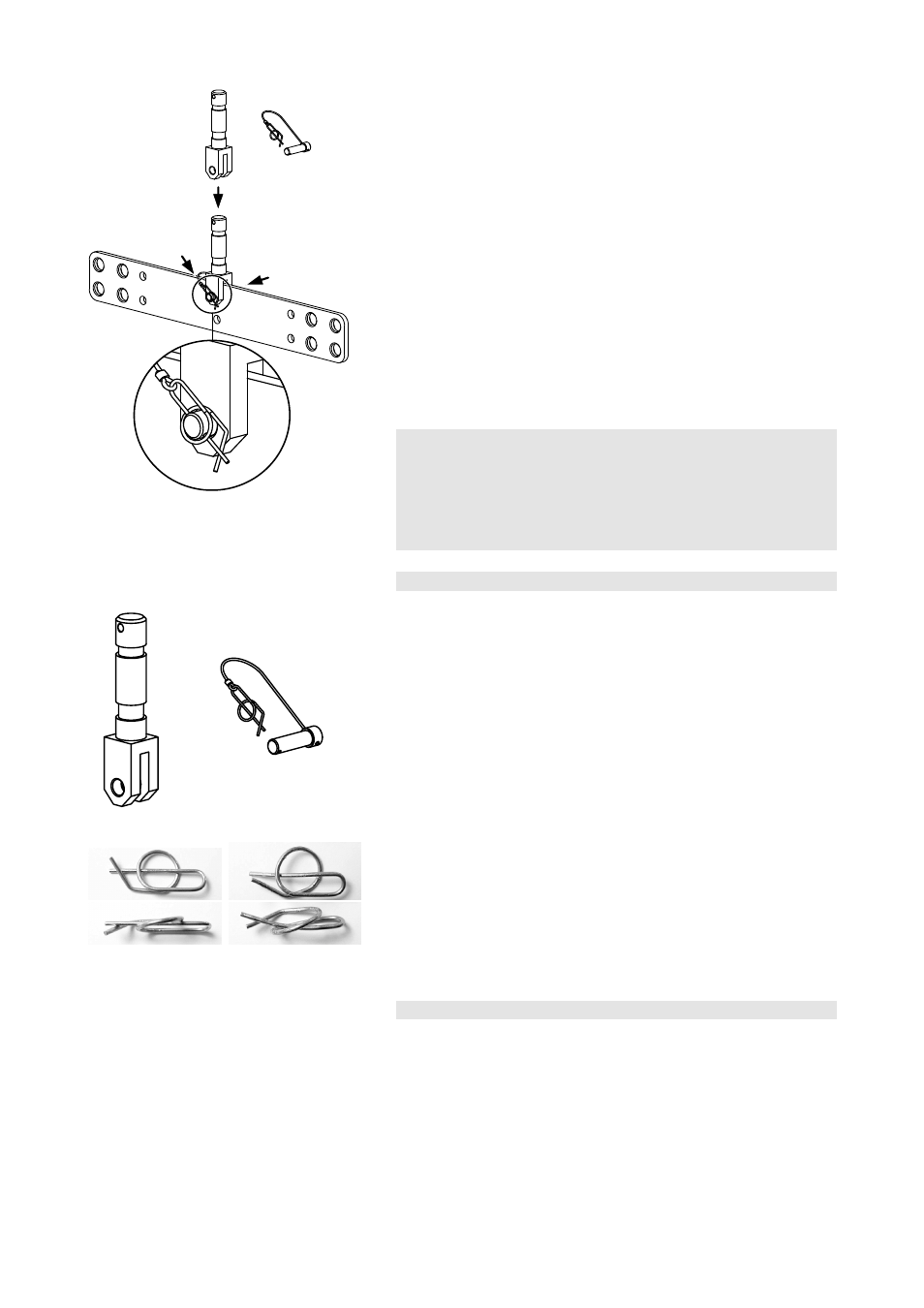

Fig. 3: Z5017 Montage am Beispiel des
Z5090 Single Bar
4.2. Montage am Beispiel des Z5090 Single Bar
1. Entriegeln und ziehen Sie den Ringfederstecker [1a] ab und ziehen
Sie den Lastbolzen heraus.
2. Setzen Sie den TV-Zapfen am Single Bar bzw. am entspr. Rasterloch
des Flugadapters auf.
3. Setzen Sie den Lastbolzen [1b] ein und sichern Sie den Bolzen
wiederum mit dem Ringfederstecker [1a].
4. Überprüfen Sie den Aufbau, und dass der Ringfederstecker sicher
eingerastet ist (Fig. 3).
Sicherheitshinweis !
Überbrücken Sie den TV-Zapfen immer mit einem
Sicherungsseil (zweite unabhängige Sicherung).
Wenn der Ringfederstecker zur Sicherung des Bolzens bricht oder stark
verformt ist, kann sich der Lastbolzen unter Umständen aus dem Zapfen
lösen und die angehängte Last herabfallen.
5. Pflege und Wartung
[1b] [1a]
[1]
Fig. 4: Z5017 Pflege und Wartung
Federstecker o.k. Federstecker tauschen
Fig. 5: Zustand Ringfederstecker [1a]
5.1. Reinigung
Reinigen und behandeln Sie den TV-Zapfen regelmäßig mit Sprühöl (z.B.
WD-40
® oder ein vergleichbares Produkt).
5.2. Prüfungen
Sachkundigenprüfung (gemäß BGG 912 "Prüfung von
sicherheitstechnischen und maschinentechnischen Einrichtungen in
Veranstaltungs- und Produktionsstätten für szenische Darstellung")
Prüfempfehlungen
− Überprüfen Sie dden TV-Zapfen [1] auf offensichtliche Verformung
und anderweitige Beschädigungen (z.B. Risse, Korrosionsspuren).
− Überprüfen Sie den Lastbolzen [1b] auf Verbiegung, Kerbung und
anderweitige Beschädigungen (z.B. Risse, Korrosionsspuren).
− Überprüfen Sie den Ringfederstecker [1a] auf offensichtliche
Verformung sowie die Funktion der Verrigelung. Lässt sich der
Ringfederstecker nicht mehr sicher am Lastbolzen verriegeln, muss
der Federstecker ausgetauscht werden (Fig. 5).
6. Umwelt/Entsorgung
Beachten Sie die jeweils geltenden nationalen Bestimmungen und
Regelungen zur Entsorgung.
