Z5024 Montageanleitung (5.0D) Seite 3 von 6

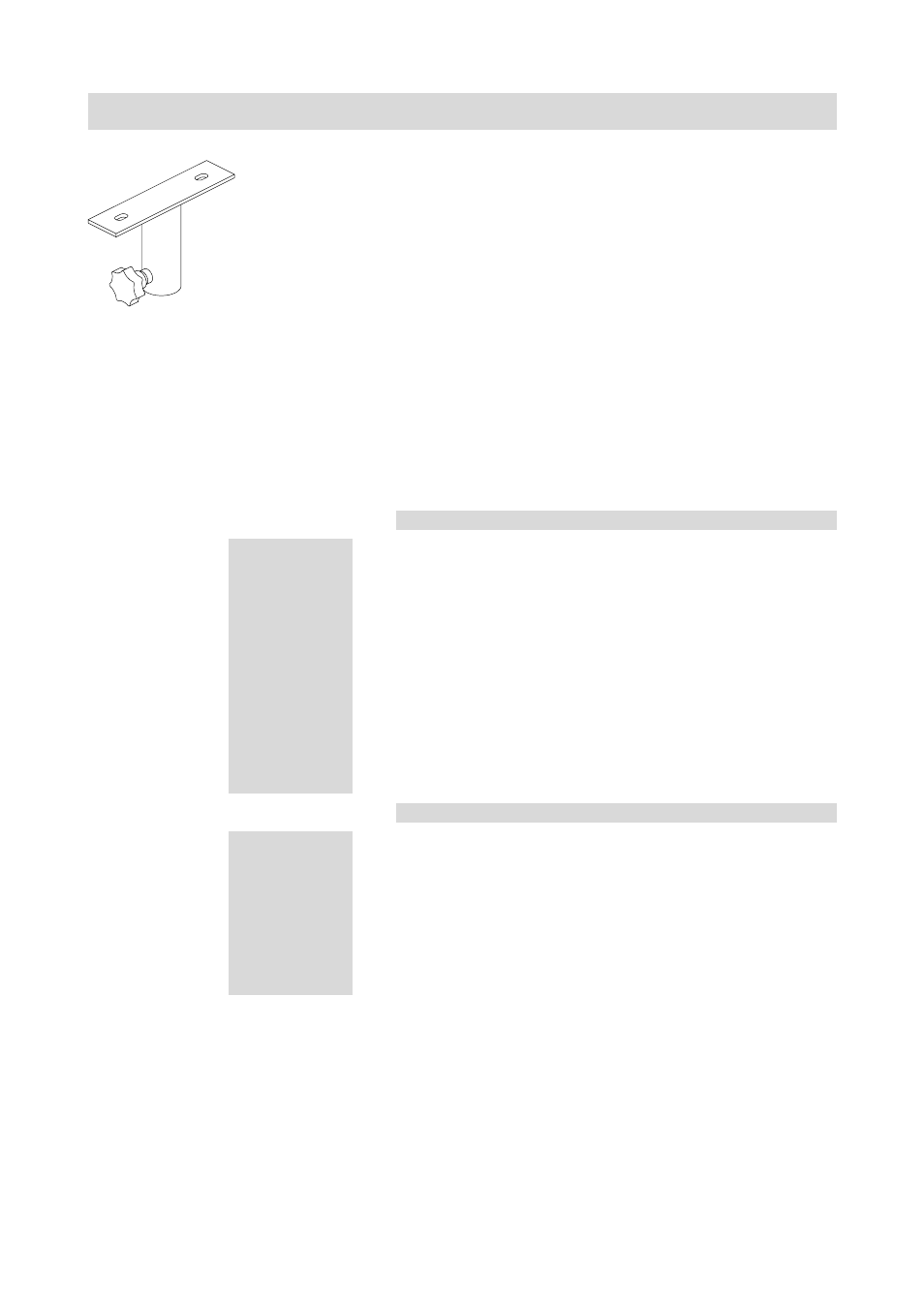

Z5024 Adapter für Boxenstativ
Der Z5024 Adapter ermöglicht die Aufstellung von Lautsprechern
auf einem Boxenstativ mit dem üblichen Rohrdurchmesser von
35 mm.
− Direktmontage an E1 und E3
− Direktmontage an 2 x E3 mit Z5031 Einfachbeschlag E3
− Z5023 Schwenkbügel 02
− Z0124 Schwenkbügel E1
− Z0126 Querbügel E1
− Z5032 Schwenkbügel E3
− Z5028 Querbügel E3/Ci80
− Z5030 Winkelbeschlag für 2 x E3
− Z5052 Schwenkbügel Ci60/Ci90
− Z5150 Schwenkbügel Q
Sicherheitshinweise
WARNUNG!
Die Installation darf ausschließlich durch sachkundi-
ges Personal, unter Einhaltung der einschlägigen Un-
fall-Verhütungs-Vorschriften (UVVen) durchgeführt
werden.
Unter keinen Umständen darf der Z5024 Adapter
zum Aufhängen einer Last verwendet werden.
Die Knebelschraube am Rohrstück dient ausschließ-
lich als Sicherung gegen ein Verdrehen des Lautspre-
chers.
Geflogene Lautsprecher müssen immer mit einer
zweiten, unabhängigen Sicherung gegen Herab- bzw.
Umfallen gesichert werden.
Belastbarkeit
WARNUNG!
Die maximal zulässige Nennlast des Z5024 Adapter
für Boxenstativ beträgt 40 kg.
Die belastende Kraft muss senkrecht zur Befesti-
gungsplatte einwirken.
Jede Art von Scherbelastung ist zu vermeiden.
Die zulässige Belastbarkeit des Lautsprecherstativs
darf nicht überschritten werden.
