d&b Z5024 Loudspeaker stand adapter - Handbuch (Seite 4)

Z5024 Montageanleitung (5.0D) Seite 4 von 6

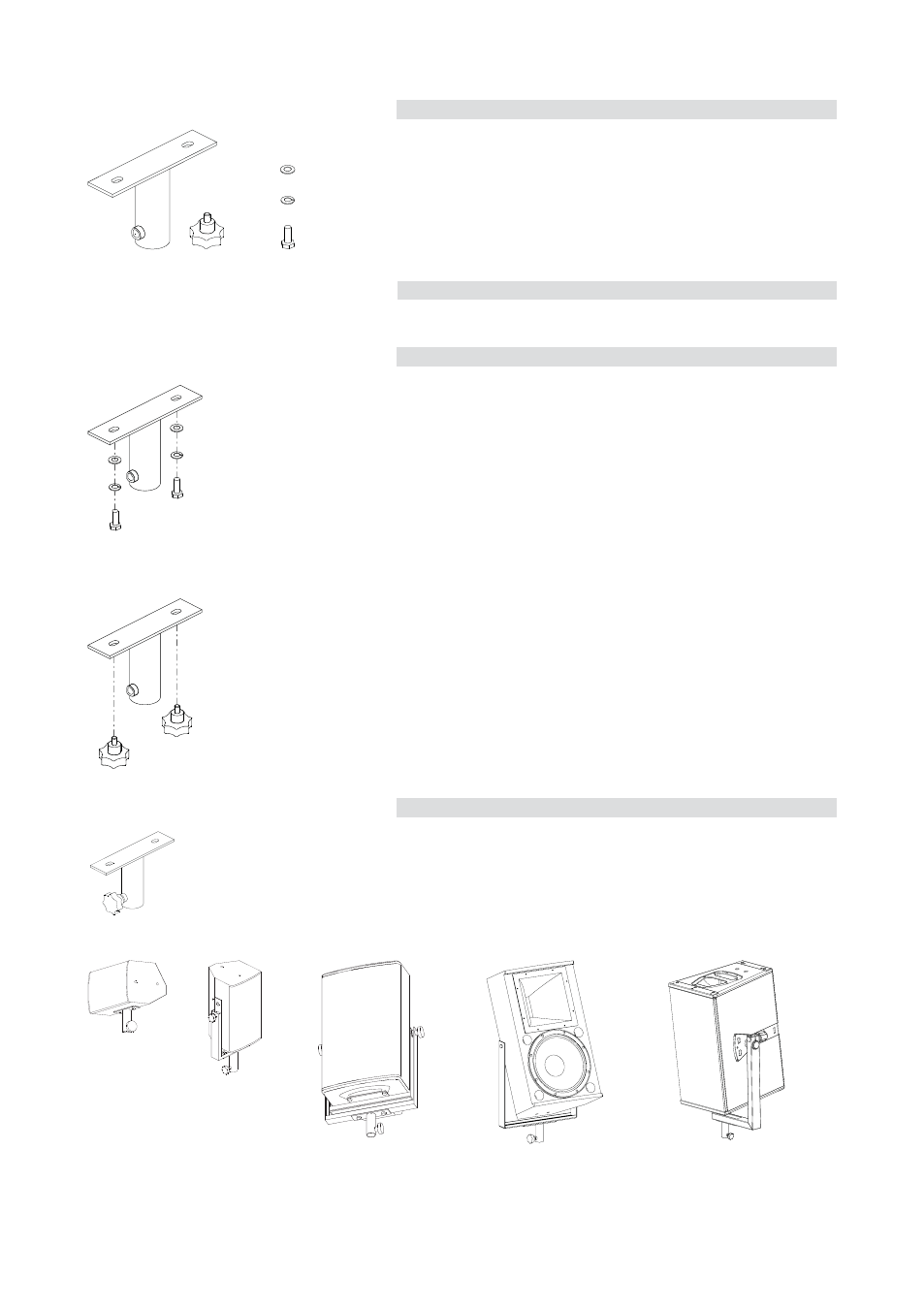

Stückliste Z5024
[2] [1] [3]
[4]
[5]
- 1 x Z5024 Adapter für Boxenstativ [1]
- 3 x Knebelchraube M8x30 [2]
- 2 x Sechskantschraube DIN 933-M8x18-8.8 [3]
- 2 x Federring 8.2 [4]
- 2 x U-Scheibe 8.4 [5]
Gewicht Z5024
Das Eigengewicht des Adapters beträgt 0.6 kg.
Montage
Montage mittels Sechskantschrauben
[3], Federringe [4] und U-Scheiben [5]
Montage mittels Knebelschaube [2]
Die Montageplatte des Adapters wird entweder direkt mit den Ge-
windeeinsätzen M8 der Lautsprecher E1 oder E3 verschraubt oder
mit weiteren d&b Zubehörteilen zur Lautsprechermontage kombi-
niert.
Der Adapter wird mit je zwei Sechskantschrauben M8x18 [3] , Fe-
derringen [4] und U-Scheiben [5] entweder direkt an die Laut-
sprecher E1 und E3 oder an die oben beschriebenen Zubehörteile
montiert.
Andere Schrauben, als die im Lieferumfang enthaltenen und somit
spezifizierten Schrauben dürfen nicht verwendet werden. Bei der
Verwendung längerer Schrauben als M8x18 werden die Gewind-
eeinsätze der Lautsprecher beschädigt und die Gehäuse damit un-
dicht.
Alternativ kann die Befestigung des Adapters auch mit zwei
Knebelschrauben [2] erfolgen. Die Federringe [4] und
Unterlegscheiben [5] entfallen in diesem Fall.
Bedienung
[2]
Der horizontale Winkel des Lautsprechers kann nach Lösen der
Knebelschraube [2] verändert werden.
Nach Beendigung der Einstellung muss die Knebelschraube [2]
wieder angezogen werden.
Montagebeispiele
