Z5056 M4 Schwenkbügel
1. Sicherheit
Der Z5056 M4 Schwenkbügel darf ausschließlich zusammen mit dem
d&b M4 Monitor, gemäß der in dieser Anleitung beschriebenen
Verwendungsweise eingesetzt werden.
Die Montage darf ausschließlich durch sachkundiges Personal, unter
Einhaltung der einschlägigen Unfall-Verhütungs-Vorschriften (BGV C1)
durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Hängepunkte für den betreffenden Verwendungszweck ausgelegt sind.
Vor jedem Einsatz muss der Schwenkbügel einer Prüfung unterzogen
werden. Beachten Sie hierzu das Kapitel 9 Pflege und Wartung auf
Seite 5.
Wenn auch nur geringste Zweifel an der Funktion und Sicherheit des
Schwenkbügels bestehen, darf dieser nicht eingesetzt werden.
2. Belastbarkeit
WARNUNG! Die maximal zulässige Nennlast des Z5056 M4
Schwenkbügel beträgt 20 kg, was dem Gewicht eines M4
Lautsprechers entspricht.
Der Bügel darf nur so eingesetzt werden, dass der
Außenbügel
senkrecht (hängend oder stehend)
ausgerichtet ist.
[2]
[1]

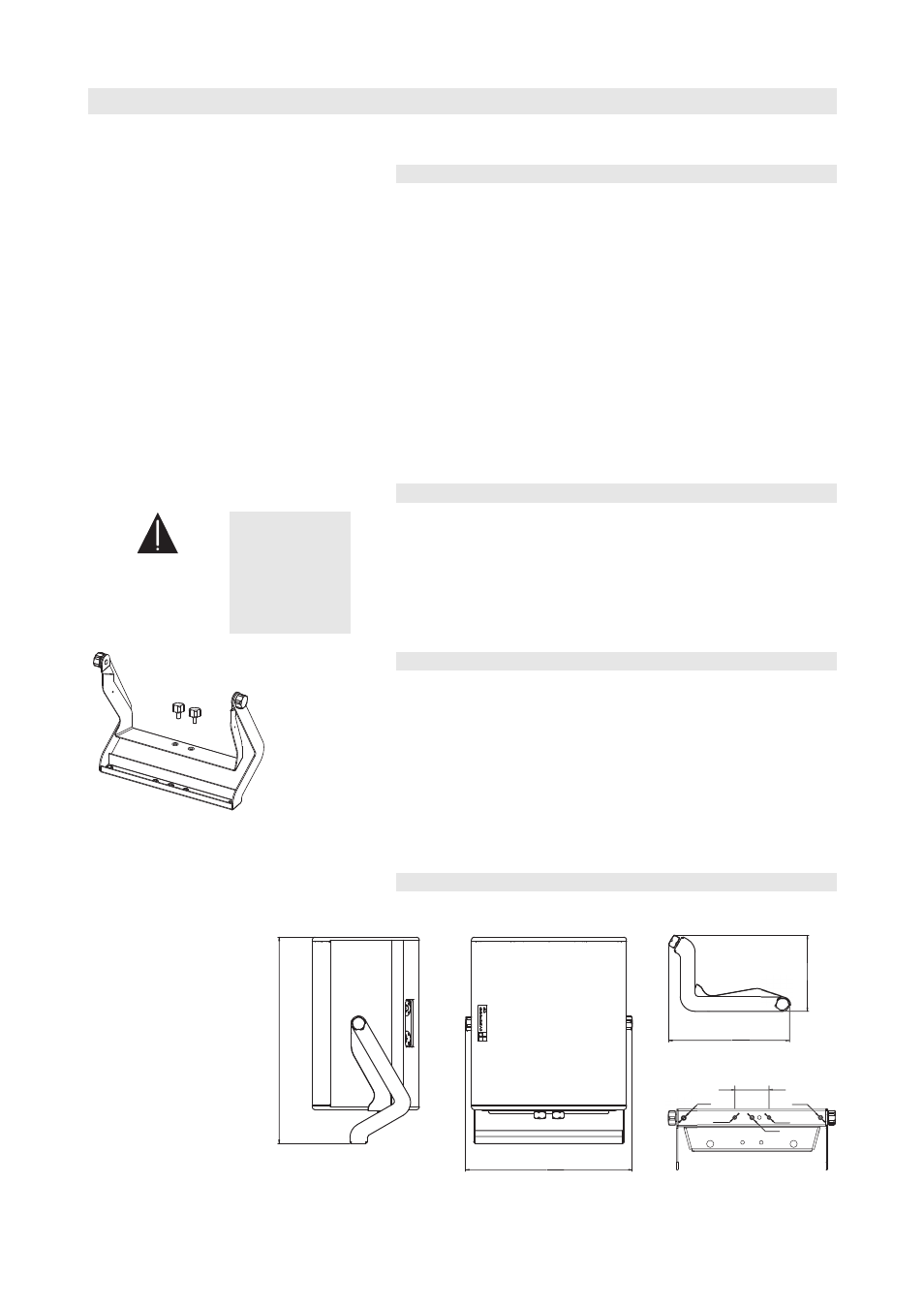

Fig. 1: Stückliste Z5056 M4 Schwenkbügel
3. Lieferumfang
1 x Z5056 M4 Schwenkbügel [1] inklusive:
2 x Sterngriffschraube M10 x 20 [2] und Montageanleitung
Überprüfen Sie die Lieferung auf Vollständigkeit und offensichtliche
Beschädigungen durch den Transport an der Verpackung oder am
Schwenkbügel selber.
Melden Sie jedes Anzeichen einer Beschädigung oder Unvollständigkeit
der Lieferung umgehend an Ihren Händler, von dem Sie den
Schwenkbügel bezogen haben.
4. Gewicht/Abmessungen
Eigengewicht................................................................................................................5.5 kg
406 [16"] [16"] 406 406
255
[1
0"]
[1
0"]
255255
694
[27.3
"]
560 [22"] [22"] 560 560
115 [4.5"] 115 115
M10 M10
M8
M10
M8
Fig. 2: Abmessungen Z5056 M4 Schwenkbügel in mm [Zoll]
