5.
Produktbeschreibung
[I]
[A]

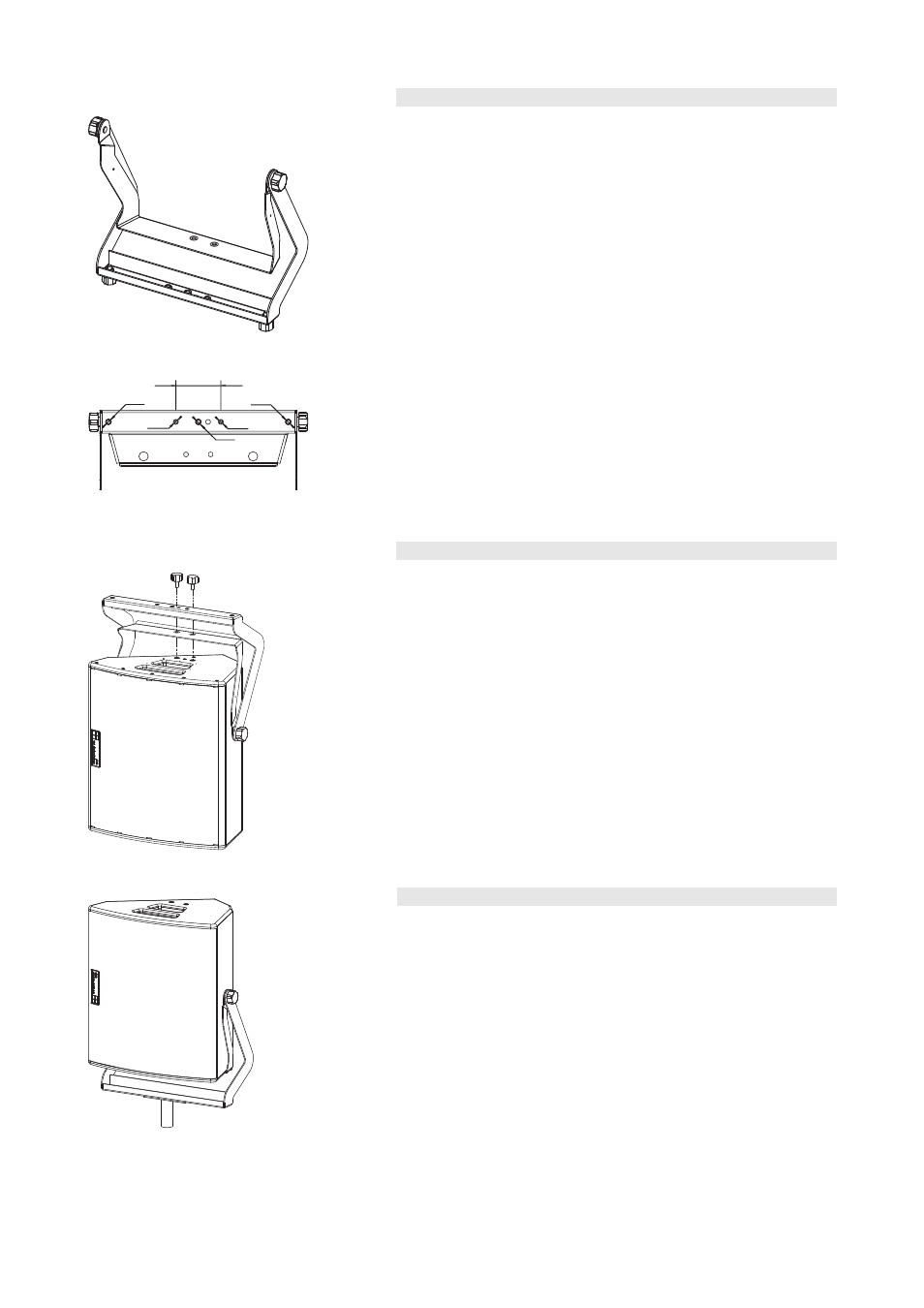

Fig. 3: Z5056 M4 Schwenkbügel
[A]
115 [4.5"]
115
115
M10
M10
M8
M10
M8
Fig. 4: Gewindeeinsätze
am Außenbügel [A]
Mit dem Z5056 M4 Schwenkbügel lassen sich M4 Monitore auf
verschiedene Weise montieren und ausrichten.
Außenbügel [A]
In der Querstrebe des Außenbügels befinden sich zwei M8
Gewindeeinsätze mit einem Lochraster von 115 mm. Diese dienen der
Montage des folgenden d&b Montagezubehör:
Z5024 Stativadapter für den Einsatz auf einem Lautsprecherstativ.
Z5010 TV-Zapfen mit Befestigungsplatte für den geflogenen Einsatz an
z.B. Theaterzügen oder Traversen.
Der mittlere M10 Gewindeeinsatz kann zur Montage eines TV-Zapfens
mit M10 Gewindestift herangezogen werden.
Die beiden außen liegenden M10 Gewindeeinsätze können über
Ringschrauben DIN 580-M10 (Q9032) für den geflogenen Einsatz an
Stahlseilen herangezogen werden oder dienen zur Aufnahme
(Parkposition) der beiden Sterngriffschrauben, wenn der Bügel
transportiert oder gelagert wird.
6.
Montage am Lautsprecher
[2]
[I]
Fig. 5: Montage Z5056 M4 Schwenkbügel
am Lautsprecher
[F]
Fig. 6: Bedienung Z5056 M4
Schwenkbügel
Für die Montage wird kein Werkzeug benötigt.
1. Positionieren Sie den Lautsprecher wie in Fig. 5 gezeigt.
2. Setzen Sie den Bügel am Lautsprecher auf.
3. Verschrauben Sie die Trägerplatte des Innenbügels [I] an den
beiden M10 Gewindeeinsätzen des Lautsprechers mit den
beiden Sterngriffschrauben [2].
4. Ziehen Sie die beiden Sterngriffschrauben handfest an.
7.
Bedienung
Der Schwerpunkt des M4 Lautsprechers liegt genau in der Drehachse
des Bügels. Die vertikale Neigung ist somit leichtgängig einzustellen und
es entsteht kein Drehmoment an der Halterung.
Vertikale Ausrichtung
1. Lösen Sie die beiden Fixierschrauben [F].
2. Stellen Sie die gewünschte vertikale Neigung ein.
3. Ziehen Sie die beiden Fixierschrauben wieder fest.
Horizontale Ausrichtung
Die horizontale Ausrichtung erfolgt über den Adapter zum
Lautsprecherstativ oder dem TV-Zapfen.
