Z5091 Ci Schwenkbügel

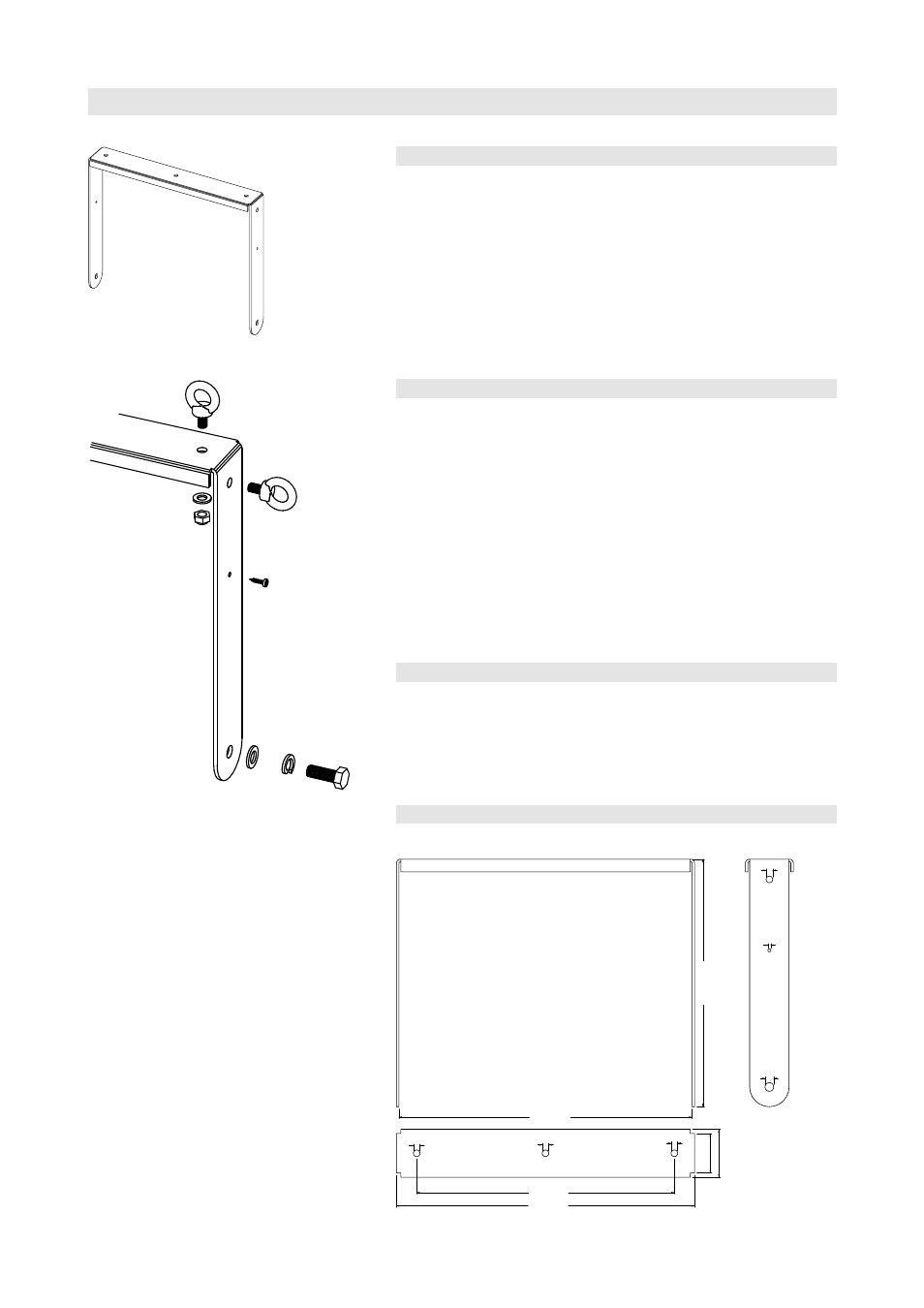

Fig. 1: Z5091 Ci Schwenkbügel
1. Produktbeschreibung
Der Z5091 Ci Schwenkbügel ist für den Einsatz im Innenbereich
vausgelegt und erlaubt die Montage der Installationslautsprecher Ci7-
TOP/-SUB, Ci4-TOP, Ci3 oder Ci-SUB mit beliebiger horizontaler und
vertikaler Ausrichtung.
Über Ringschrauben M12 (Q9030), können einzelne Lautsprecher per
Ketten oder Stahlseilen geflogen werden.
Alternativ kann ein einzelner Lautsprecher über den Z5018 TV-Zapfen
M12, geflogen werden.
[1]
[2]
[2.1]
[2.2]
[3]
[4]
[4.1]
[4.2]
Fig. 2: Z5091 Ci Schwenkbügel,
Lieferumfang
2. Lieferumfang
Der Z5091 Ci Schwenkbügel [1] zusammen mit folgendem
Montagematerial ausgeliefert:
− 2 x Sechskantschrauben M16 x 40 [2] zusammen mit:
− 2 x Federringe [2.1]
− 2 x U-Scheiben [2.2]
− 2 x Spaxschrauben 4 x 20 [3]
− 2 x M12 Ringschrauben [4] mit:
− 2 x U-Scheiben [4.1]
− 2 x Selbstsichernde Mutter M12 [4.2]
− Montageanleitung.
3. Belastbarkeit
Der Z5091 Ci Schwenkbügel ist für eine Nennlast von
60 kg BGV C1 bzw. für die Montage eines einzelnen Ci7-
TOP/-SUB,
Ci4-TOP, Ci3 oder Ci-SUB lautsprechers
ausgelegt. Die Gewichtskraft der Last muss immer
senkrecht nach unten wirken.
4. Gewicht/Abmessungen
Gewicht.............................................................................................................................6 kg
580 [22.8"]
510 [20.1"]
590 [23.2"]
13 [0.5"] 13 [0.5"]
489 [19.3"]
13 [0.5"]
6 [0.25"]
17 [0.7"]
95 [3.7"] 78 [3.1"]
13 [0.5"]
Z5091 Montageanleitung (4.0DE) Seite 3 von 6
