5. Montage
5.1. Sicherheit

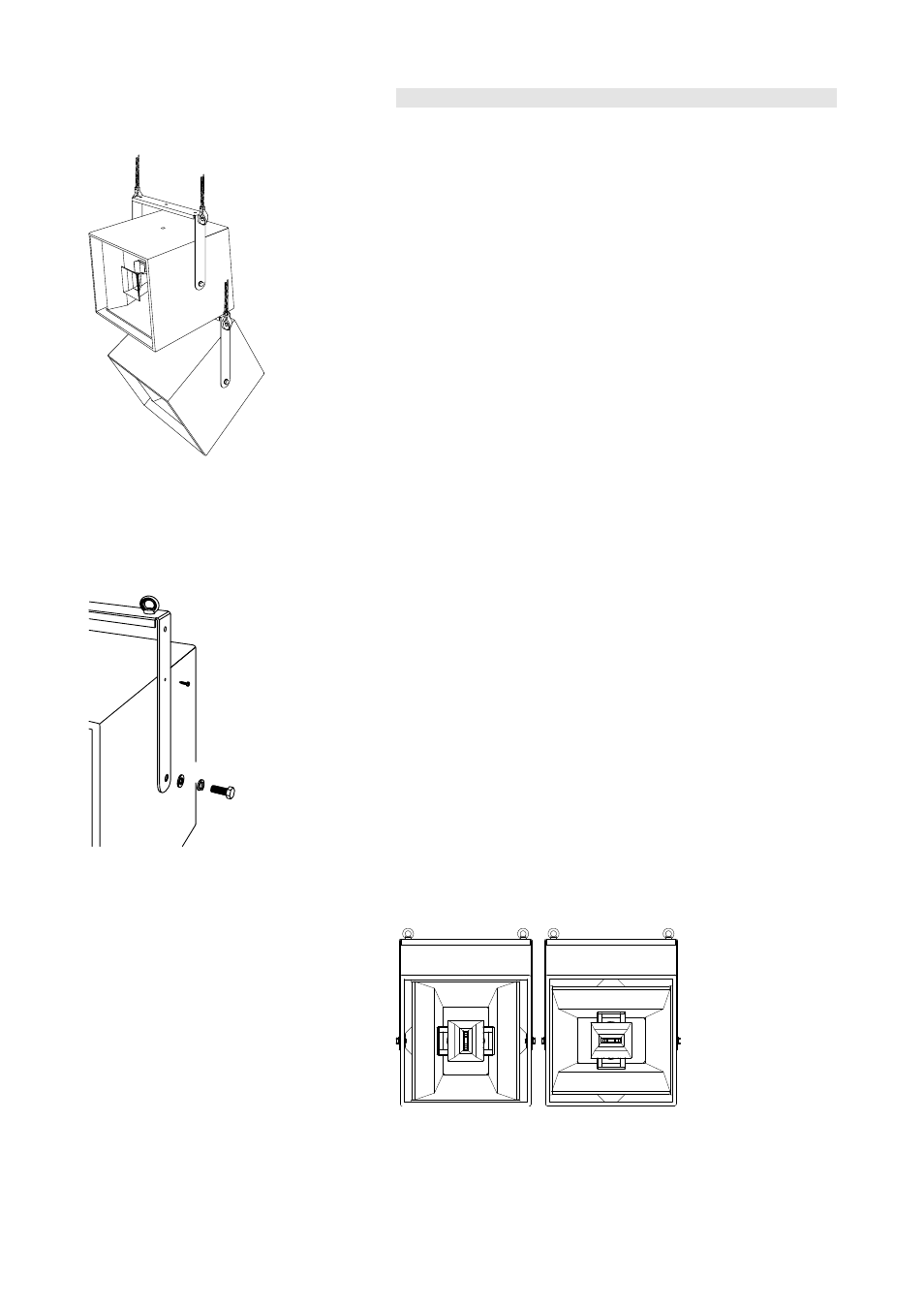

Fig. 3: Vertikales Array von z.B. zwei Ci7-
TOP Lautsprechern mit jeweils
unabhängigen Hängepunkten.
Die Installation darf ausschließlich durch sachkundiges Personal
durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Hängepunkte für den betreffenden Verwendungszweck ausgelegt sind.
Der Z5091 Ci Schwenkbügel darf ausschließlich für die Aufhängung
eines einzelnen d&b Ci7-TOP, Ci7-SUB, Ci4-TOP oder Ci-SUB
Lautsprechers eingestezt werden.
Der Bügel darf nur hängend eingesetzt werden, d.h. seine beiden
Schenkel müssen senkrecht nach unten zeigen.
Sollen vertikale Array aus z.B. zwei Ci7-TOP Lautsprechern aufgebaut
werden, muss jeder Lautsprecher über einen eigenen Schwenkbügel
geflogen werden.
Alle zusätzlich verwendeten Riggingkomponenten müssen für die
entsprechende Belastung zugelassen sein.
Ringschrauben oder TV-Zapfen müssen immer mit selbstsichernden
Muttern M12 und Unterlegscheiben montiert werden.
Geflogene Lautsprecher müssen immer mit einer zweiten, unabhängigen
Sicherung gegen Herabfallen gesichert werden.
5.2. Montage am Lautsprecher
[2]
[2.1]
[2.2]
[3]
Fig. 4: Z5091 Ci Schwenkbügel, Montage
Der Bügel wird mit den beiden M16x40 Schrauben [2], Federringen [2.1]
und Unterlegscheiben 2.2] mit den M16 Gewindeeinsätzen am Gehäuse
des Lautsprechers verschraubt.
Nachdem die endgültige Justage des vertikalen Gehäusewinkels erfolgt
ist, werden die Schrauben fest angezogen.
Zuletzt kann die Einstellung mit zwei Holzschrauben (4x20) [3] gesichert
werden, die durch die vorgesehenen Bohrungen in das Gehäuse
geschraubt werden.
Der Bügel selbst bietet insgesamt fünf Bohrungen (13 mm), die mit
entsprechendem Zubehör wie M12 Ringschrauben [4] oder dem Z5018
TV-Zapfen M12 (mittlere Bohrung in der Querstrebe) versehen werden
können.
5.3. Ausrichtung des Ci7-TOP Lautsprechers
Der Ci7-TOP Lautsprecher kann sowohl als 75° x 40° System als auch –
um 90° gedreht – als 40° x 75° System montiert werden.
a) b)
Fig. 5: Montage eines Ci7-TOP als 75° x 40° (a) oder als 40° x 75° (b)
System
