Z5350, E8 Schwenkbügel

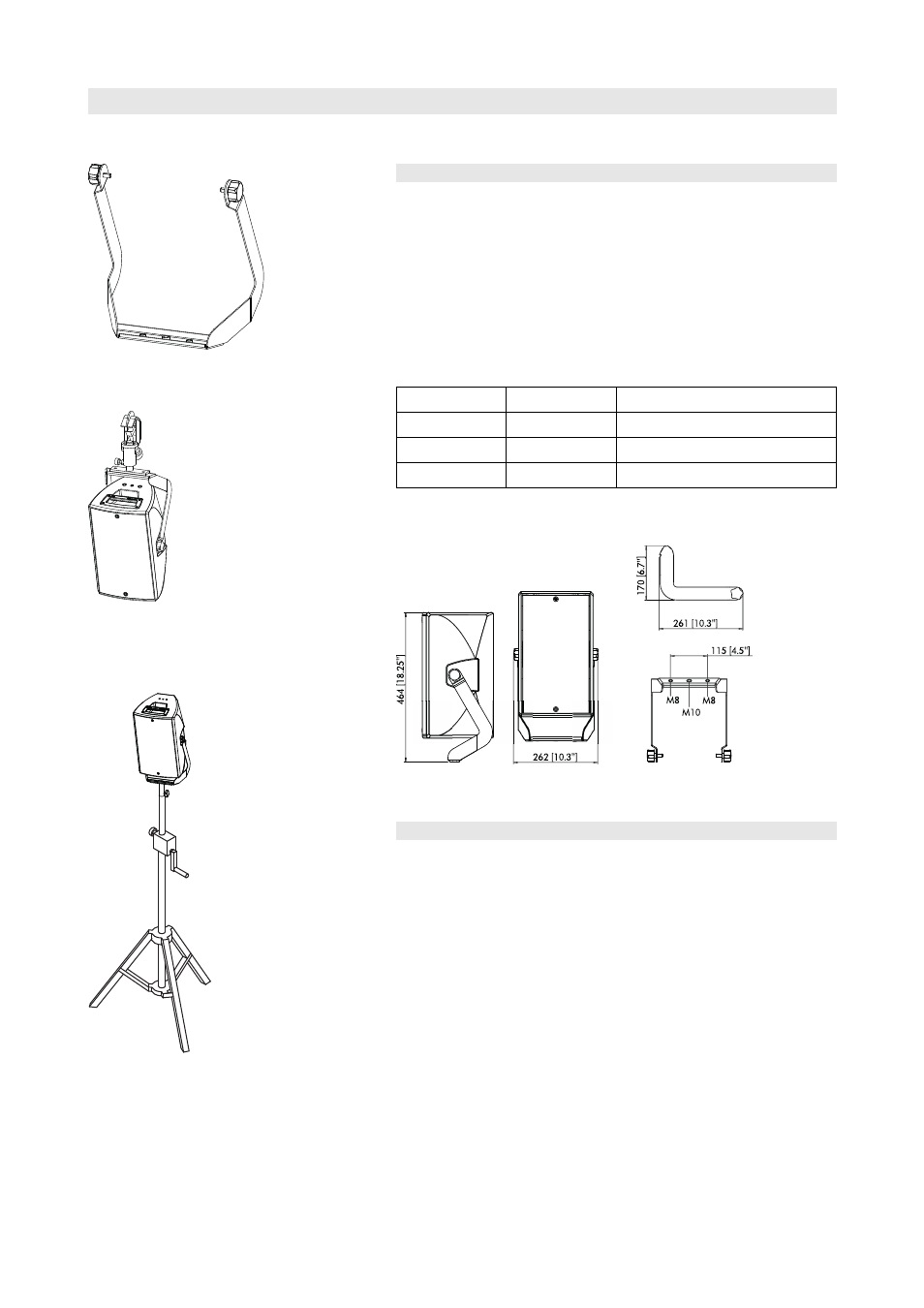

Fig. 1: Z5350 E8 Schwenkbügel
Fig. 2: Z5350 E8 Schwenkbügel mit
Z5010 TV-Zapfen mit Befestigungsplatte
Z5012 Rohrkralle für TV-Zapfen
Fig. 3: Z5350 E8 Schwenkbügel mit
Z5024 Stativadapter
1. Produktbeschreibung und Lieferumfang
Mit dem Z5350 E8 Schwenkbügel lassen sich E8 Lautsprecher auf
verschiedene Weise montieren und horizontal wie vertikal beliebig
ausrichten. Hierzu sind zur Aufnahme von weiterem d&b Zubehör zwei
M8 Gewindeeinsätze im d&b Rastermaß von 115 mm sowie ein
zentraler M10 Gewindeeinsatz in der Querstrebe des Bügels integriert.
Der Schwenkbügel ist so gestaltet, dass er eng am Lautsprecher-
gehäuse anliegt und von vorne nahezu nicht mehr sichtbar ist.
Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand.
Menge d&b Code Beschreibung
1 Z5350 E8 Schwenkbügel
2 Q9049.40 Sterngriffschraube, M10 x 20
1 D2976.INT. Montageanleitung
Eigengewicht und Bemaßung
Gewicht.............................................................................................................................1 kg
Fig. 4: Z5350 E8 Schwenkbügel, Bemaßung in mm [Zoll]
2. Bestimmungsgemäßer Einsatz
Der Z5350 E8 Schwenkbügel darf ausschließlich zusammen mit dem
d&b E8 Lautsprecher gemäß der in dieser Anleitung beschriebenen
Verwendungsweise eingesetzt werden.
Die Planung sowie der Auf- und Abbau darf ausschließlich durch
sachkundiges und beauftragtes Personal durchgeführt werden.
Es liegt in der Verantwortung der ausführenden Personen, dass die
Hängepunkte für den betreffenden Verwendungszweck ausgelegt sind.
Der Schwenkbügel kann zusammen mit folgendem d&b Montage-
zubehör an Rohren oder Traversen mit einem Rohrdurchmesser von
30 mm bis 50 mm (2“) eingesetzt werden:
- Z5010, TV-Zapfen mit Befestigungsplatte
- Z5012, Rohrkralle für TV-Zapfen
Zusammen mit den Stativadaptern Z5024 oder Z5034, kann der
Schwenkbügel mit einem Lautsprecherstativ eingesetzt werden.
Beachten Sie die, in den jeweiligen Montageanleitungen ausgewiesene,
maximale Belastbarkeit des betreffenden Montagezubehörs.
Z5350 Montageanleitung (1.0 DE) Seite 3 von 6
